Понимание того, почему гидроудар происходит в обратных клапанах

Гидроудар и скачок давления — проблемы, о которых говорят многие инженеры и операторы предприятий, особенно в системах химических и промышленных трубопроводов. Проще говоря, гидроудар происходит, когда поток жидкости внезапно останавливается или меняет направление. В обратных клапанах это обычно происходит, когда клапан закрывается слишком быстро и движущейся жидкости некуда идти. Результатом является скачок давления, который может распространяться по трубопроводу, вызывая шум, вибрацию, а иногда и повреждение клапанов, труб и насосов.

В химических системах, использующих неметаллические трубопроводы, такие как ПВХ-С, ПВХ-У, ПВДФ, ПФГ и ФРПП, контроль скачков давления еще более важен. Эти материалы обладают высокой коррозионной стойкостью, но, как и все материалы для трубопроводов, они по-прежнему имеют предельные значения давления. Компания Kaixin Pipeline Technologies специализируется на проектировании клапанов и трубопроводных систем, которые помогают пользователям решать эти проблемы в реальных условиях эксплуатации.

Роль конструкции обратного клапана в регулировании давления

Внутренняя структура обратного клапана оказывает непосредственное влияние на развитие скачков давления. Традиционные поворотные обратные клапаны с большими дисками могут резко закрываться при реверсе потока. Такое внезапное закрытие увеличивает риск гидроудара. Регулируя вес диска, положение шарнира и угол закрытия, производители могут замедлить скорость закрытия и уменьшить скачок давления.

Для систем большого диаметра, таких как трубопроводы с трубами DN800 или клапанами DN1000, даже небольшие изменения скорости потока могут привести к возникновению значительных перенапряжений. Вот почему современные конструкции обратных клапанов ориентированы на контролируемое движение, а не на простое открывание и закрывание.

Использование демпфированных и мягкозакрывающихся механизмов

Одним из эффективных способов снижения гидроударов является использование обратные клапаны с демпфирующими или плавно закрывающимися механизмами. В этих конструкциях используются пружины, гидравлические демпферы или направляемые диски для замедления закрывающего действия. Вместо того чтобы захлопнуться, клапан закрывается постепенно по мере уменьшения потока.

В химических применениях, где условия потока могут часто меняться, мягко закрывающиеся обратные клапаны помогают защитить как клапан, так и окружающий трубопровод. Этот подход обычно используется в системах транспортировки коррозионных жидкостей, где доступ к техническому обслуживанию может быть ограничен, а надежность является ключевой проблемой.

Выбор материала и его влияние на поведение при скачках давления

Материал корпуса обратного клапана и внутренних компонентов также влияет на то, как поглощаются скачки давления. Неметаллические материалы, такие как ПВДФ и FRPP, обладают другими упругими свойствами по сравнению с металлом. Эта эластичность может слегка поглощать колебания давления, но ее необходимо тщательно учитывать при проектировании системы.

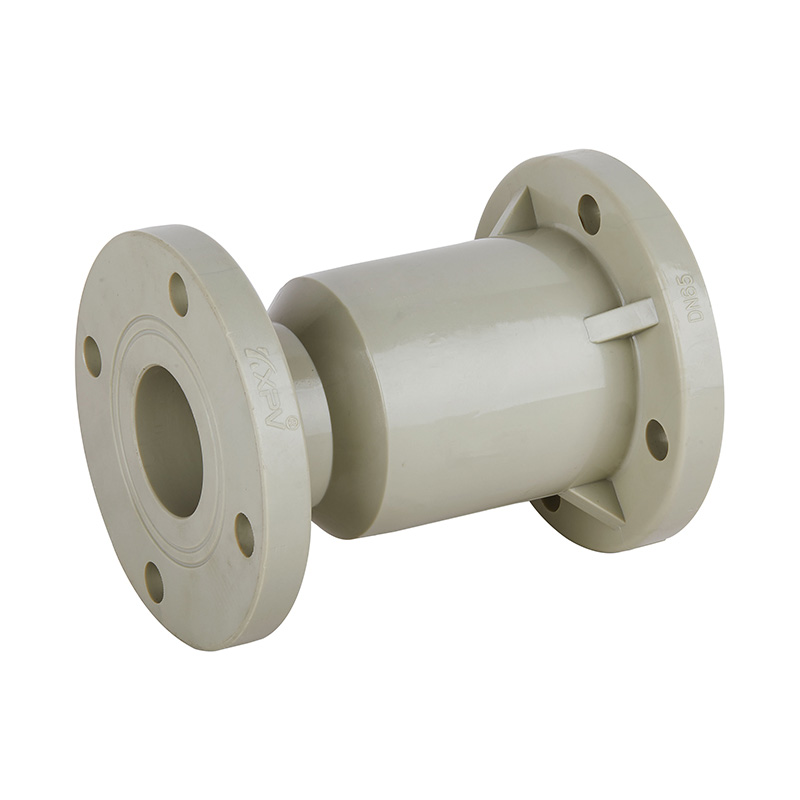

Компания Kaixin Pipeline Technologies разрабатывает неметаллические обратные клапаны, которые соответствуют поведению пластиковых трубопроводных систем. Благодаря согласованию характеристик материала клапана с материалами труб система более равномерно реагирует на изменения давления, уменьшая локальные точки напряжения.

Методы компоновки и монтажа трубопроводов

Даже самая лучшая конструкция обратного клапана не может полностью предотвратить гидроудар, если компоновка трубопровода не спланирована должным образом. Длинные прямые участки, высокие скорости потока и резкие изменения диаметра труб увеличивают риск скачков давления. Установка обратных клапанов слишком далеко от насосов или в неправильном положении также может усугубить проблему.

На химических заводах клапаны часто устанавливаются в ограниченном пространстве. Тщательное внимание к положению клапана, направлению потока и опорным конструкциям помогает минимизировать вибрацию и удары под давлением. Методы установки всегда должны соответствовать рекомендациям производителя клапана.

Управление скоростью потока для снижения энергии перенапряжения

Скорость потока играет важную роль в том, насколько сильным становится скачок давления. Более высокие скорости означают большую кинетическую энергию, что приводит к более сильному гидроудару при остановке потока. Проектируя системы с умеренными скоростями потока, инженеры могут значительно снизить риск перенапряжения.

Это особенно актуально для неметаллических трубопроводов большого диаметра. Использование обратных клапанов и труб соответствующего размера помогает поддерживать сбалансированные условия потока и позволяет избежать ненужной нагрузки на систему.

Сочетание обратных клапанов с устройствами защиты от перенапряжения

В некоторых системах одних только обратных клапанов недостаточно для управления скачками давления. Вместе с обратными клапанами можно использовать дополнительные устройства, такие как воздушные камеры, уравнительные баки или клапаны сброса давления. Эти компоненты поглощают избыточное давление и сбрасывают его контролируемым образом.

В химических применениях, где стабильность процесса имеет решающее значение, сочетание нескольких методов защиты обеспечивает дополнительный уровень безопасности. Такой подход часто используется в системах с частыми запусками и остановками насосов.

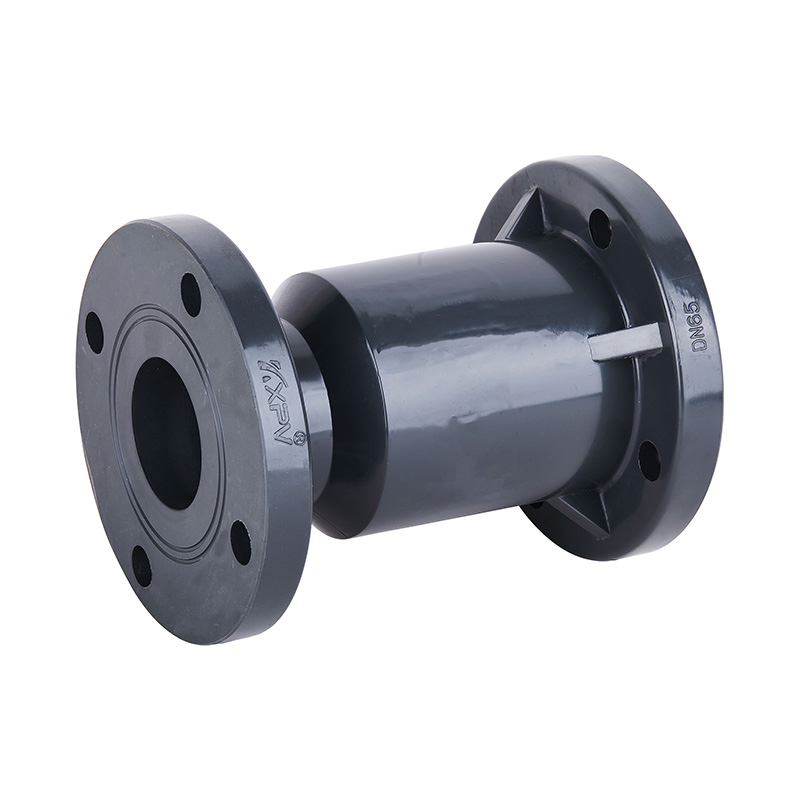

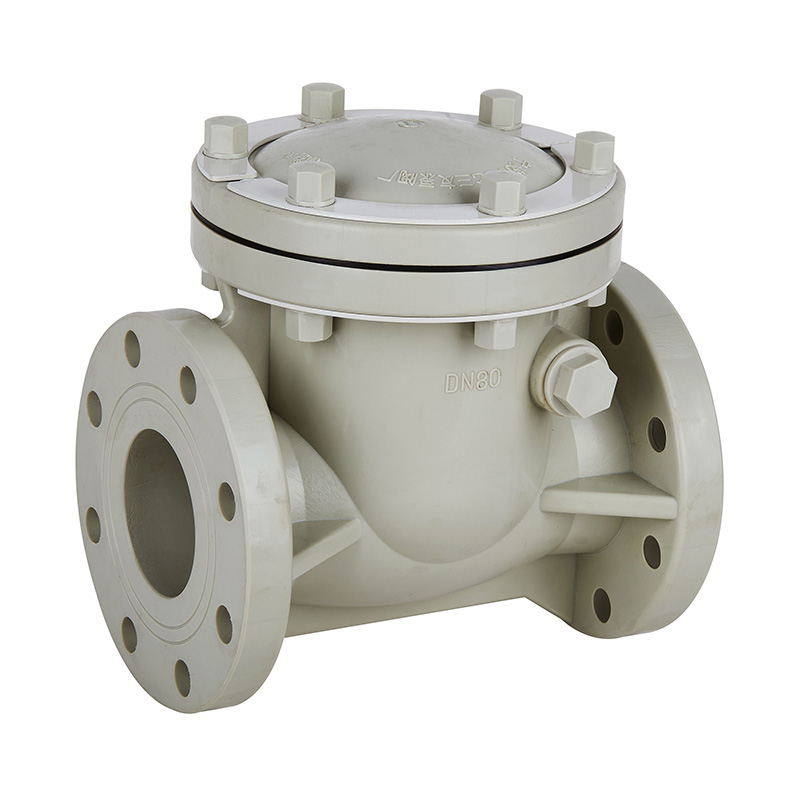

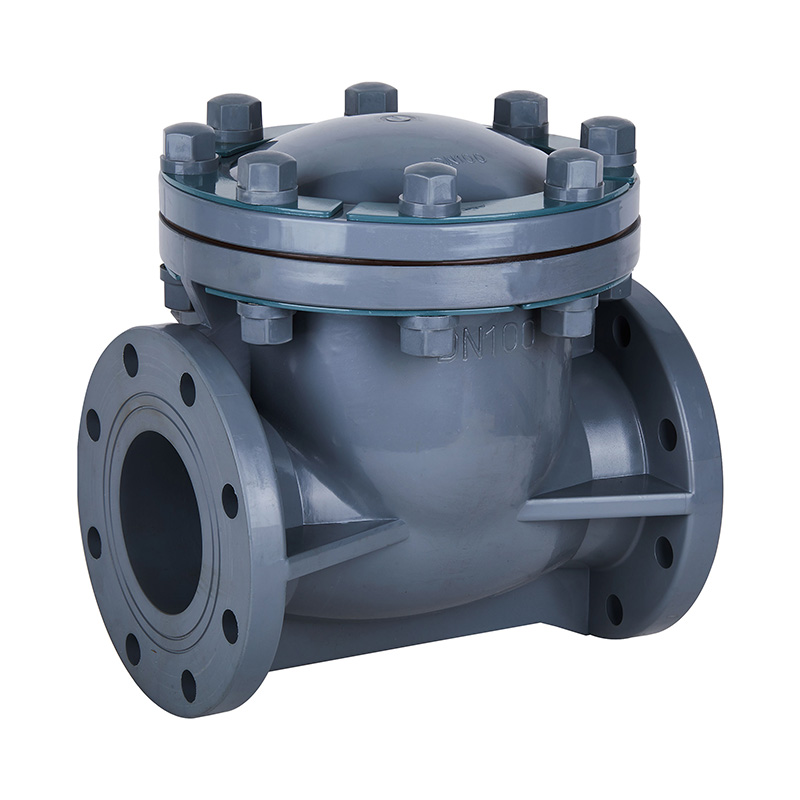

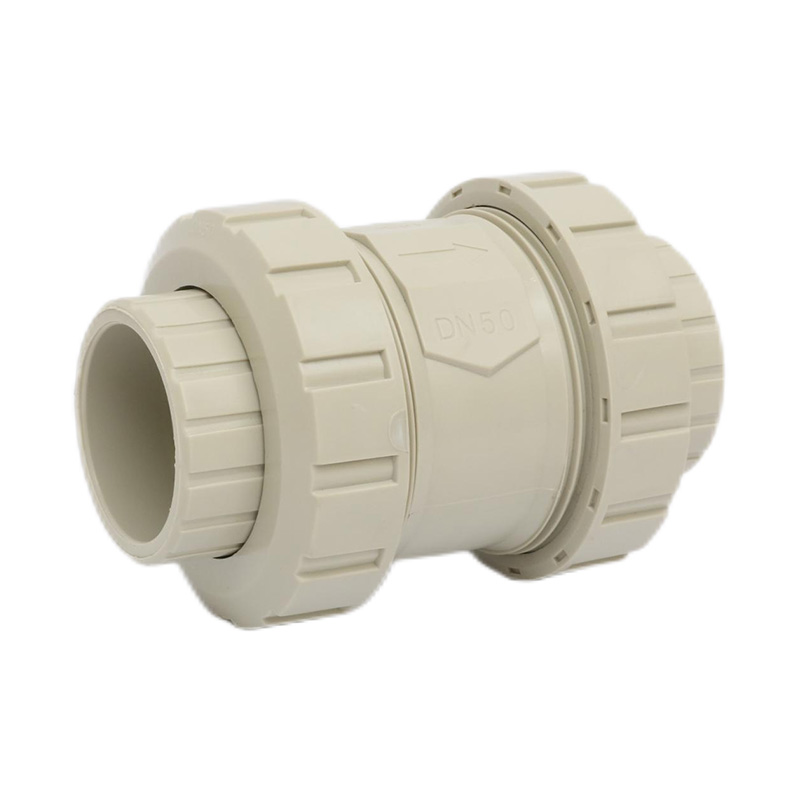

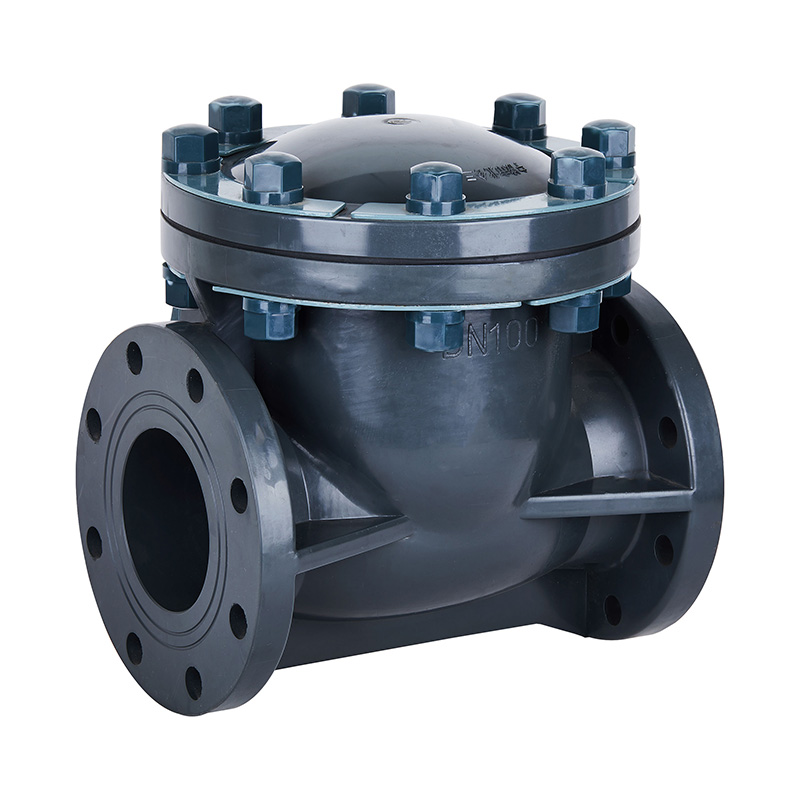

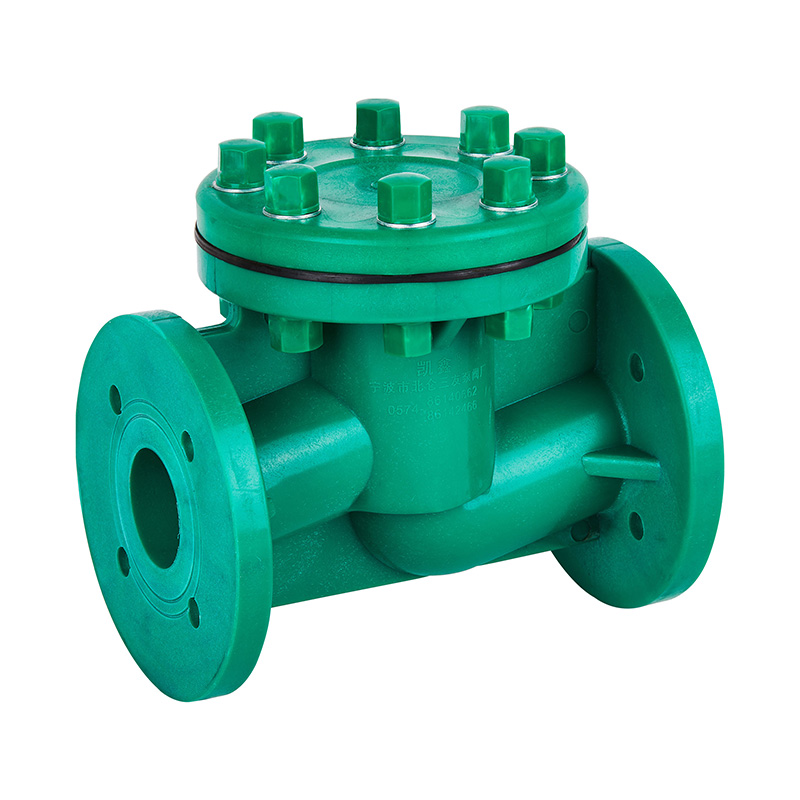

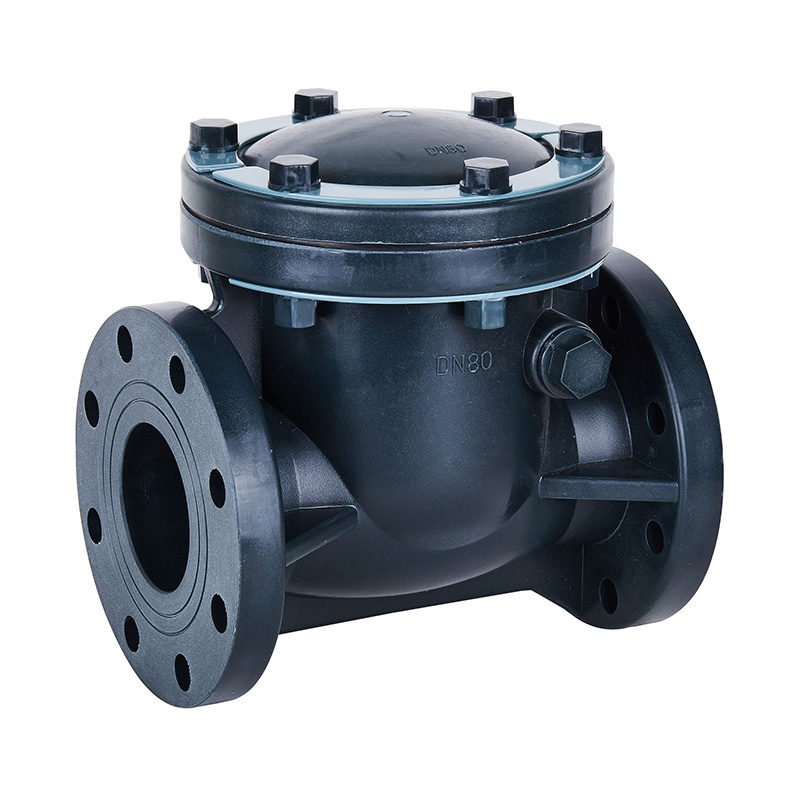

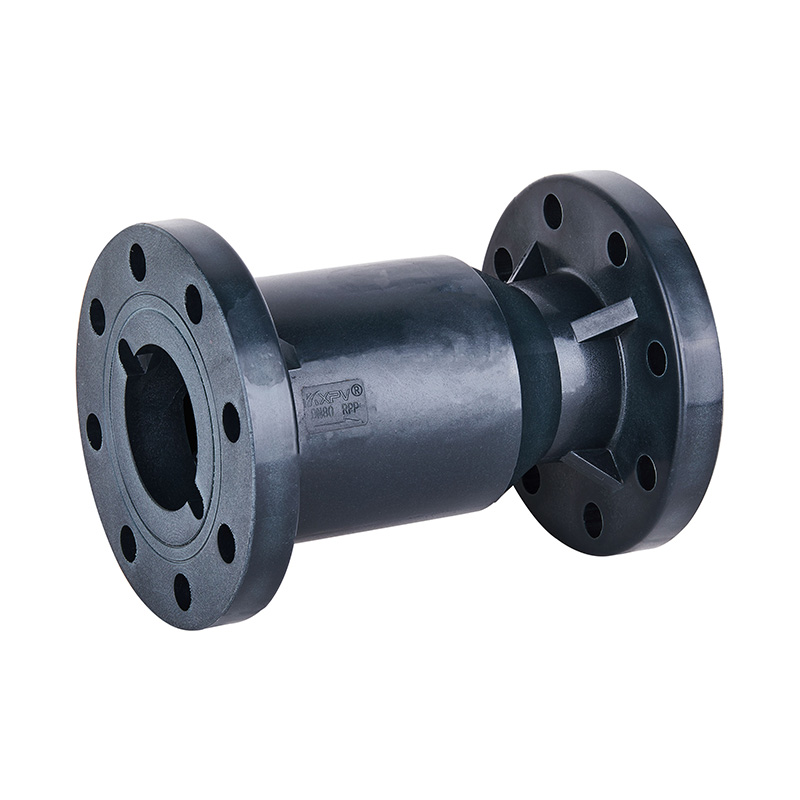

Сравнение типов обратных клапанов и их влияние на гидроудар

Различные типы обратных клапанов ведут себя по-разному в изменяющихся условиях потока. Понимание этих различий помогает пользователям выбрать правильное решение для своей системы.

Вопросы технического обслуживания и долгосрочной производительности

Со временем износ и отложения могут изменить способ закрытия обратного клапана. Повышенное трение или несоосность могут привести к задержке или неравномерному закрытию, увеличивая риск скачков давления. Регулярный осмотр и техническое обслуживание помогают гарантировать, что клапан продолжает работать по назначению.

В коррозионных средах выбор материалов, устойчивых к химическому воздействию, помогает поддерживать плавную работу клапана. Компания Kaixin Pipeline Technologies разрабатывает обратные клапаны с учетом долгосрочной стабильности, помогая пользователям поддерживать стабильную производительность при плановом техническом обслуживании.

Соответствие выбора обратного клапана реальным условиям эксплуатации

Уменьшение гидроудара заключается не в едином решении, а в приведении конструкции обратного клапана в соответствие с реальными условиями эксплуатации. Свою роль играют такие факторы, как тип жидкости, температура, диапазон давления, материал трубы и компоновка системы.

Для химических систем, использующих неметаллические клапаны и трубопроводы, хорошо подобранное сочетание выбора материала, конструкции клапана и практики установки обеспечивает лучший контроль над скачками давления. Такой подход обеспечивает более безопасную эксплуатацию и более длительный срок службы всей трубопроводной системы.

Вопрос: Как обратные клапаны в химических трубопроводах помогают защитить насосы и последующее оборудование?

A: В системах химических трубопроводов обратные клапаны используются для предотвращения обратного потока, который может возникнуть во время остановки насоса или колебаний давления. Блокируя обратный поток, они помогают снизить риск повреждения насоса, износа уплотнений и загрязнения расположенного выше по потоку оборудования, что особенно важно при работе с коррозионными средами.

Вопрос: Какие факторы следует учитывать при выборе обратных клапанов для коррозионных жидкостей?

Ответ: Совместимость материалов является основной проблемой при работе с коррозионными жидкостями. Обратные клапаны, изготовленные из ПВХ-С, ПВХ-У, ПВДФ, ПФХ или ФРПП, обычно выбираются на основе химической стойкости, рабочей температуры и условий давления. Соответствие материала клапана системе трубопроводов помогает поддерживать стабильную долгосрочную работу.

Вопрос: Как неметаллические обратные клапаны работают в трубопроводных системах большого диаметра?

A: В трубопроводах большого диаметра неметаллические обратные клапаны предназначены для обеспечения баланса между регулированием расхода и устойчивостью конструкции. Правильно спроектированные корпуса клапанов и внутренние компоненты позволяют им выдерживать более высокие объемы потока, сохраняя при этом контролируемое поведение закрытия, помогая снизить вибрацию и колебания давления в системе.

В: Можно ли настроить обратные клапаны для различных ориентаций установки?

A: Да, обратные клапаны могут быть спроектированы для горизонтальной или вертикальной установки в зависимости от требований системы. Выбор правильной конструкции и ориентации обеспечивает плавное перемещение диска или пластины клапана по потоку, что обеспечивает надежную работу в различных условиях процесса.

Вопрос: Как конструкция обратного клапана влияет на требования к техническому обслуживанию?

Ответ: Внутренняя конструкция обратного клапана напрямую влияет на характер износа и частоту технического обслуживания. Конструкции с направляющими дисками или упрощенными путями потока, как правило, снижают неравномерный износ и накопление отложений, делая плановые проверки и техническое обслуживание более управляемыми в условиях химической переработки.

Вопрос: Какую роль играют обратные клапаны в поддержании стабильности процесса?

A: Предотвращая нежелательный обратный поток, обратные клапаны помогают поддерживать стабильное давление и направление потока по всему трубопроводу. Эта стабильность важна в химических процессах, где постоянные условия эксплуатации поддерживают качество продукции и снижают вероятность незапланированных остановок.

Вопрос: Как можно интегрировать обратные клапаны с другими неметаллическими компонентами трубопроводов?

A: Обратные клапаны обычно выбираются в соответствии с той же системой материалов, что и трубы и фитинги. Использование совместимых неметаллических компонентов помогает обеспечить равномерное тепловое расширение, химическую стойкость и характеристики давления по всему трубопроводу, поддерживая надежную системную интеграцию.
