Автоматический клапан Manufacturers

А автоматический клапан это клапан, который автоматически регулирует свое открытое или закрытое состояние на основе внешних сигналов управления (таких как температура, давление, скорость потока или уровень жидкости). По сравнению с традиционными ручными клапанами автоматические клапаны могут обеспечить точное управление без ручного вмешательства и широко используются в промышленной автоматизации, химическом машиностроении, нефтегазовой отрасли, очистке сточных вод и других областях, требующих точного управления жидкостью. Принцип его работы основан на нескольких ключевых факторах, включая сигналы управления, исполнительные механизмы и механизмы обратной связи.

Ввод и обработка сигналов

Система управления автоматическим клапаном обычно получает различные сигналы датчиков от полевых устройств. К общим входам сигналов относятся датчики давления, температуры, уровня жидкости, расходомеры и т. д. Эти датчики непрерывно контролируют состояние жидкости в трубопроводе или контейнере и передают данные в систему автоматического управления. На основе данных, собираемых датчиками в режиме реального времени, система автоматического управления обрабатывает сигналы и формирует команды управления, предписывающие клапану выполнить определенные действия по открытию или закрытию или отрегулировать открытие клапана.

Привод

Привод автоматического клапана отвечает за фактическую работу клапана в соответствии с управляющим сигналом. Типы приводов обычно включают в себя:

• Электрические приводы: В них используется электродвигатель для вращения штока клапана с целью его открытия или закрытия. Электрические приводы подходят для применений, требующих точной регулировки открытия, и могут обеспечить непрерывное управление потоком.
• Пневматические приводы: Они используют сжатый воздух для приведения поршня в линейное движение с целью открытия или закрытия клапана. Пневматические приводы обычно используются в приложениях, требующих быстрого реагирования, и могут выполнять действия по открытию и закрытию за короткое время.
• Гидравлические приводы: Они используют давление гидравлического масла для приведения в действие поршня, тем самым открывая или закрывая клапан. Гидравлические приводы имеют более высокую выходную мощность и подходят для сред с высоким давлением и высокой нагрузкой.

Привод автоматически регулирует открытие клапана в соответствии с инструкциями системы управления. В регулирующих клапанах (например, регулирующих клапанах) отверстие клапана непрерывно регулируется, чтобы гарантировать, что расход или давление точно соответствуют заданному значению. В двухпозиционных клапанах (таких как шаровые краны, задвижки и т. д.) клапан либо полностью открыт, либо полностью закрыт.

Система обратной связи и управления

Для обеспечения точного выполнения автоматическим клапаном команд управления автоматические клапаны обычно оснащаются системой обратной связи. Датчики положения контролируют фактическое открытие клапана и передают данные обратно в систему управления. Если открытие клапана не соответствует заданному значению, система управления отрегулирует привод на основе сигнала обратной связи для достижения желаемого эффекта. Этот механизм обратной связи обеспечивает точную реакцию клапана и регулирует состояние жидкости, что имеет решающее значение, особенно в приложениях, требующих высокоточного управления (например, тонкие химические процессы или очистка воды).

Система управления также отслеживает рабочее состояние клапана в режиме реального времени, анализируя любые отклонения, такие как перегрев, избыточное давление или закупорка. При обнаружении какой-либо нештатной ситуации система управления незамедлительно подаст сигнал тревоги и автоматически выполнит соответствующие корректировки или отключит систему, чтобы предотвратить более серьезные повреждения оборудования или технологические аварии.

Система приведения в действие автоматического клапана является его основным компонентом, отвечающим за открытие, закрытие или регулировку клапана на основе сигналов управления. Выбор и конструкция системы привода напрямую влияют на скорость срабатывания клапана, точность, стабильность и пригодность для различных применений. Распространенные методы автоматического приведения в действие клапанов включают электрический, пневматический и гидравлический приводы. Каждый метод приведения в действие имеет разные принципы работы, преимущества и недостатки, поэтому выбор должен основываться на конкретных условиях эксплуатации.

Электрическое приведение в действие

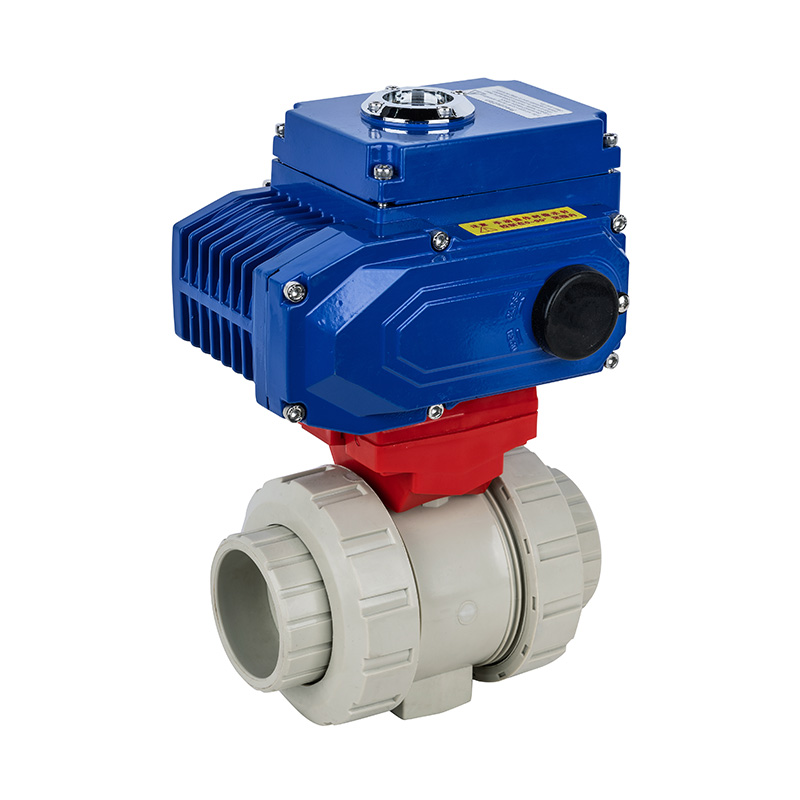

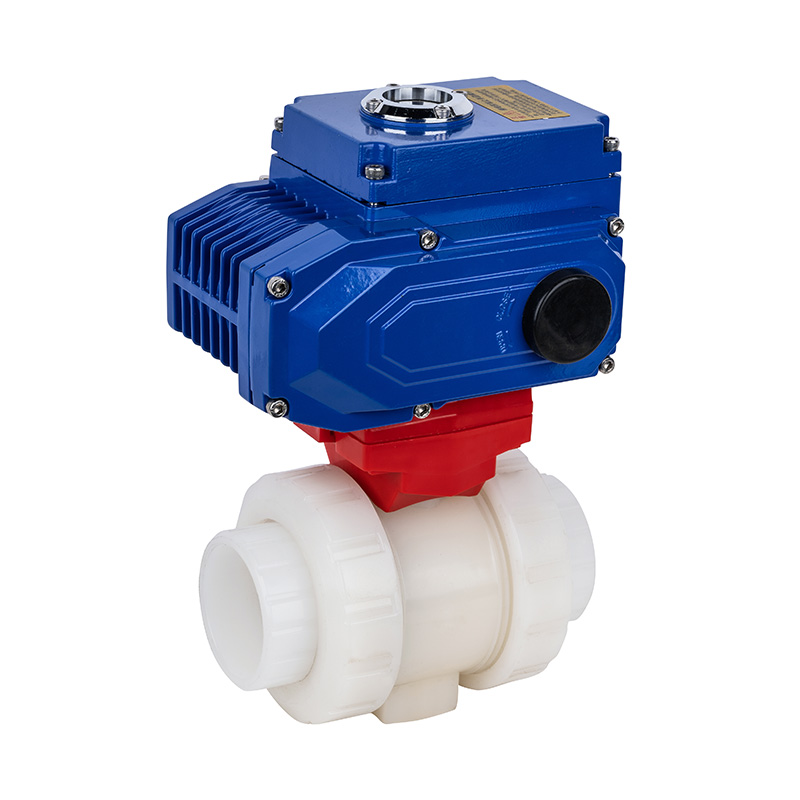

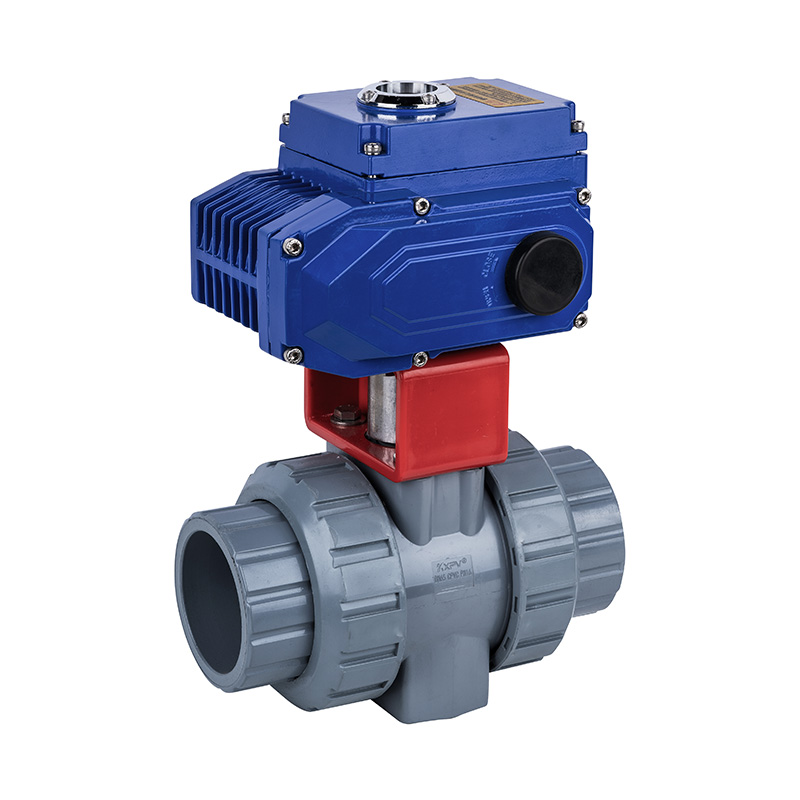

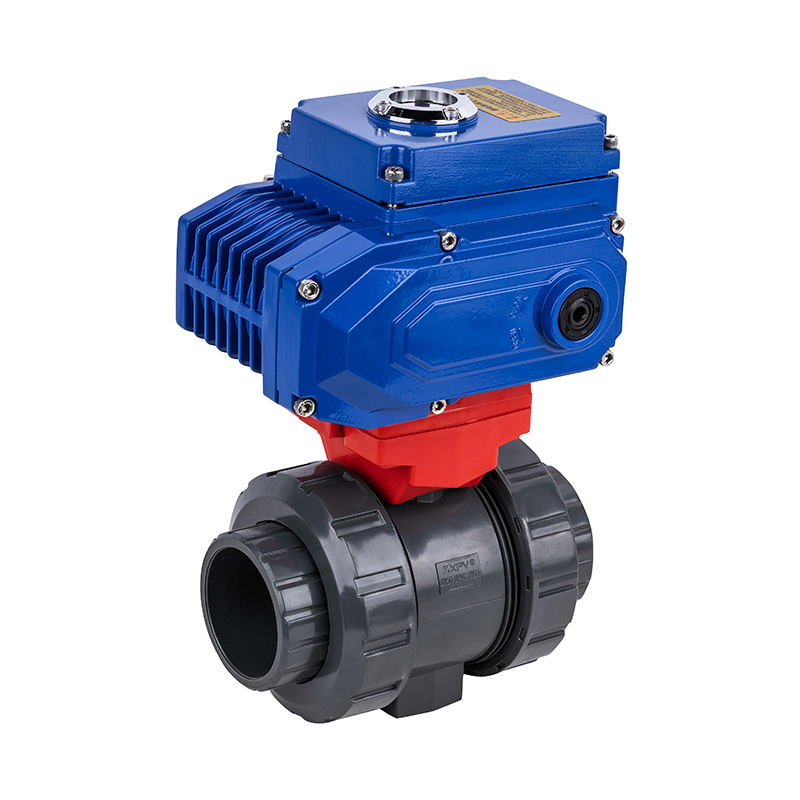

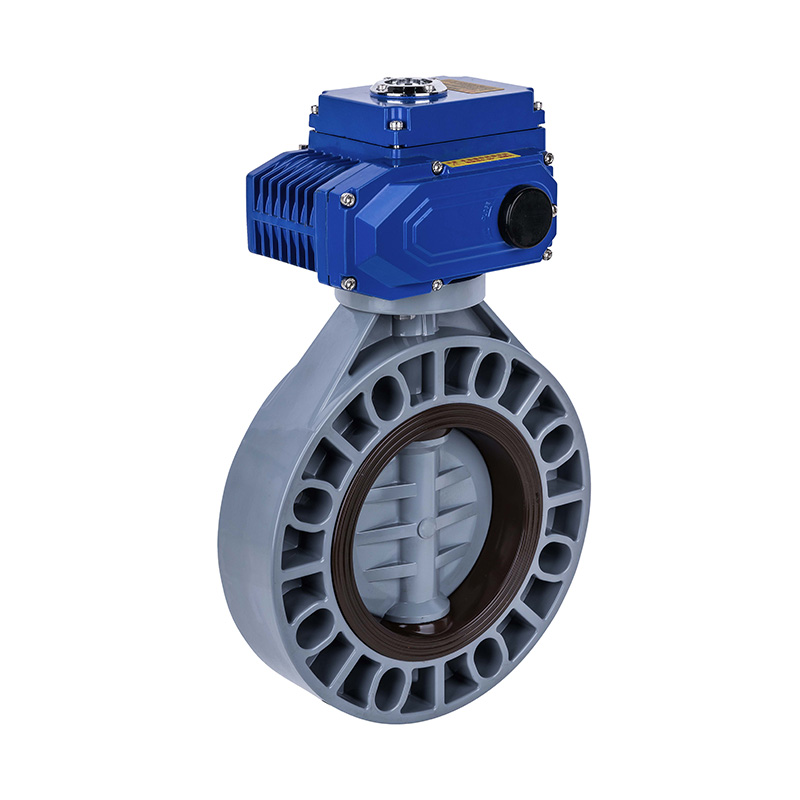

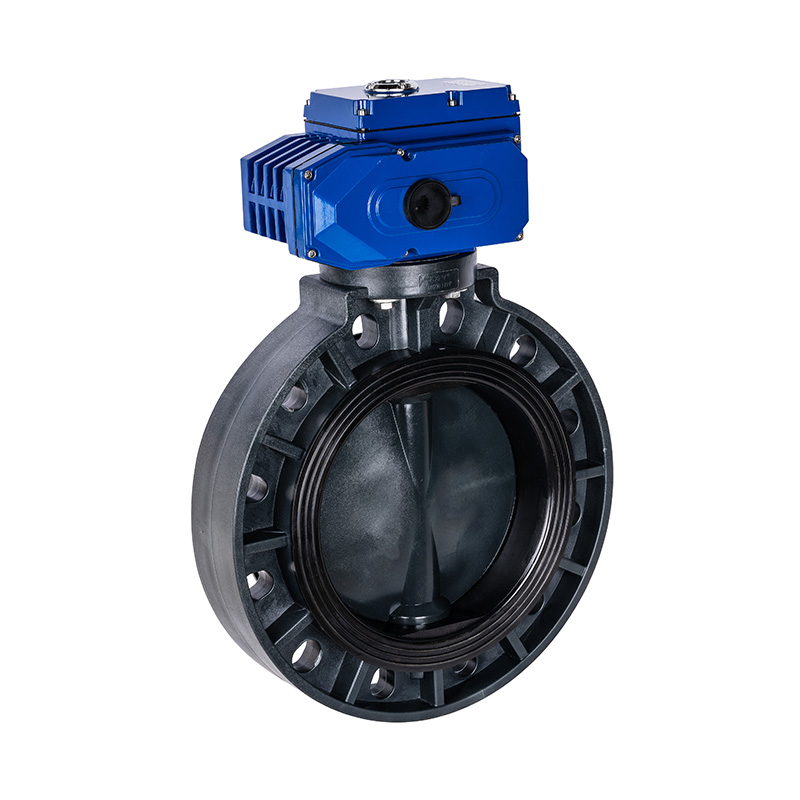

Электрическое приведение в действие является одним из наиболее распространенных методов приведения в действие автоматических клапанов. Для вращения штока клапана используется электродвигатель, управляющий его открытием. Электрическое приведение в действие широко используется в приложениях, требующих точного контроля потока и давления, например, в химической, пищевой промышленности и фармацевтической промышленности.

• Принцип работы : Электрический привод обычно состоит из электродвигателя, коробки передач, штока клапана и контроллера. При получении управляющего сигнала запускается электродвигатель, а редуктор преобразует вращательное движение во вращение штока клапана, тем самым регулируя открытие клапана. Электрический привод обеспечивает высокоточное управление потоком или давлением в зависимости от источника питания.

Преимущества :

• Точный контроль : Обеспечивает непрерывную регулировку потока, подходит для применений, требующих высокой точности управления потоком.
• Высокая надежность : Электрические системы привода стабильны и подходят для длительной эксплуатации при относительно простом обслуживании.
• Простая интеграция : Электрическое приведение в действие может быть легко интегрировано с системами управления автоматикой (такими как ПЛК, DCS), поддерживающими удаленный мониторинг и работу.

Недостатки :

• Более медленная скорость реагирования : По сравнению с пневматическим приводом электрический привод имеет относительно более низкую скорость срабатывания, что может не подходить для приложений, требующих быстрого реагирования.
• Более высокое потребление энергии : Электрические приводы потребляют больше энергии, особенно в приложениях, требующих частой регулировки, что может привести к более высоким затратам на электроэнергию.

Пневматическое приведение в действие

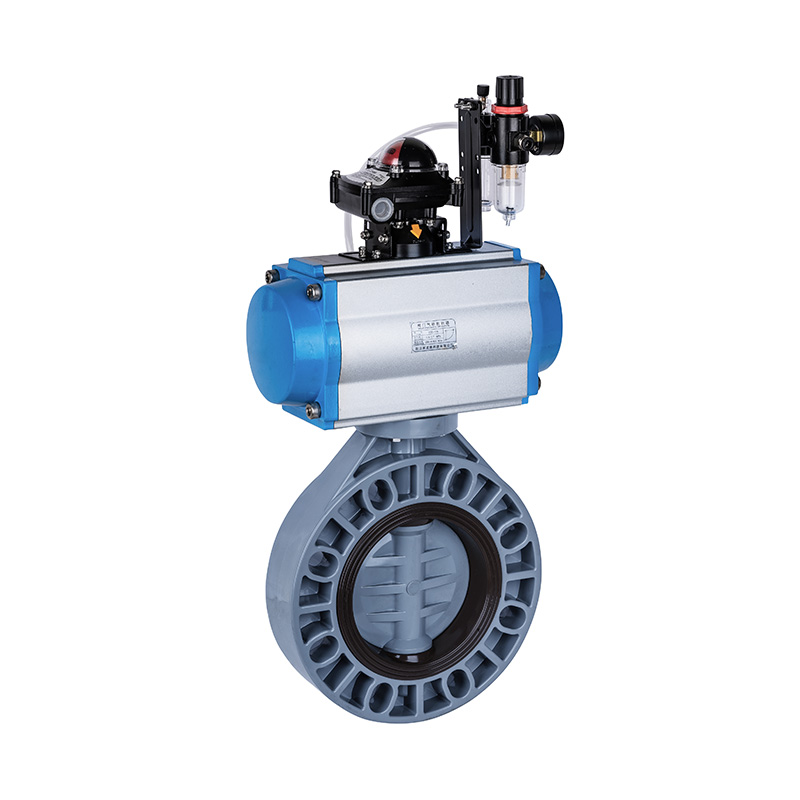

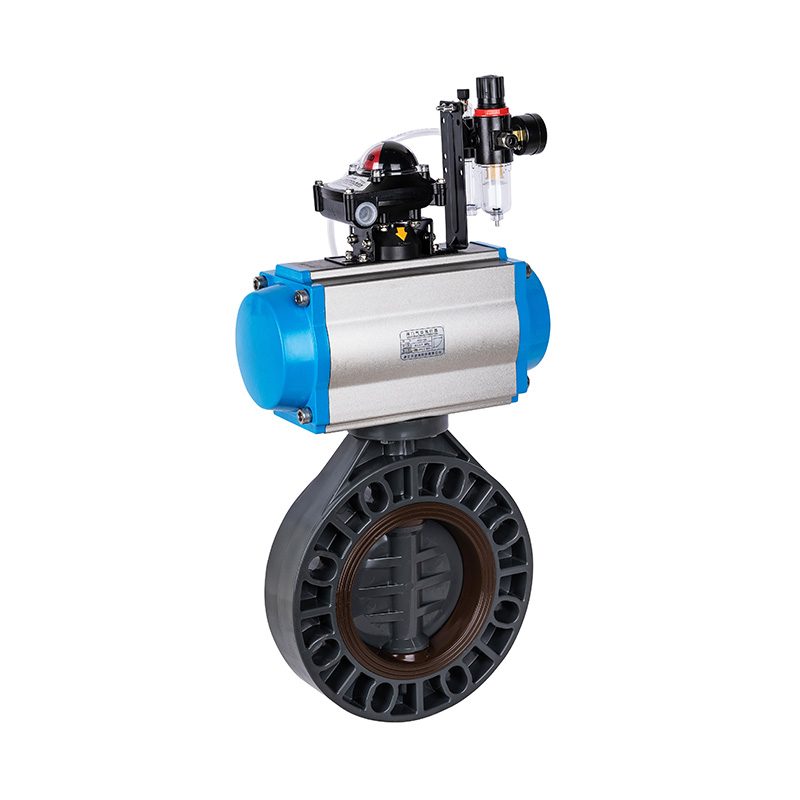

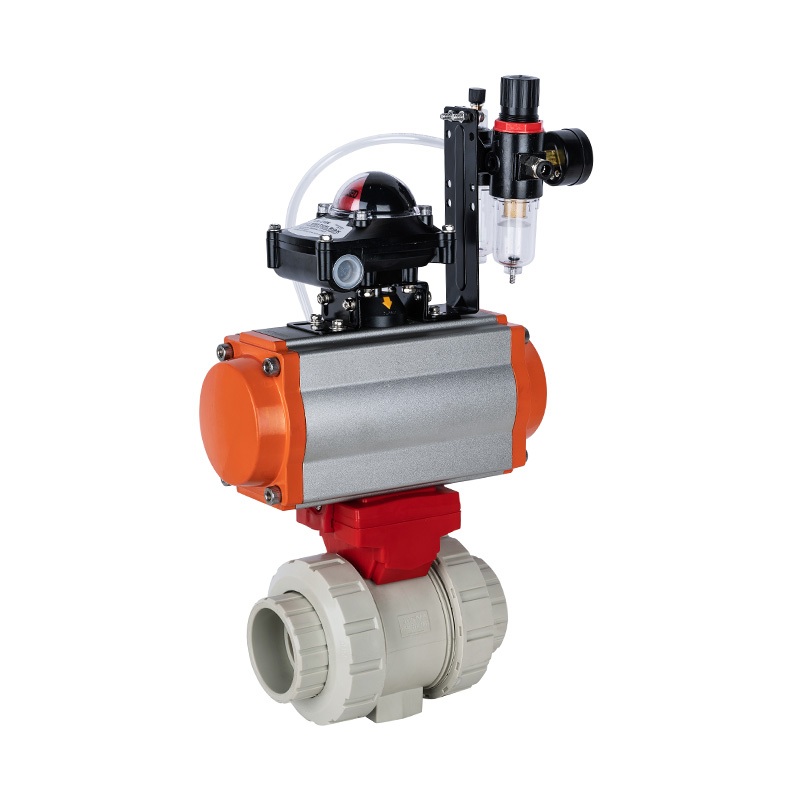

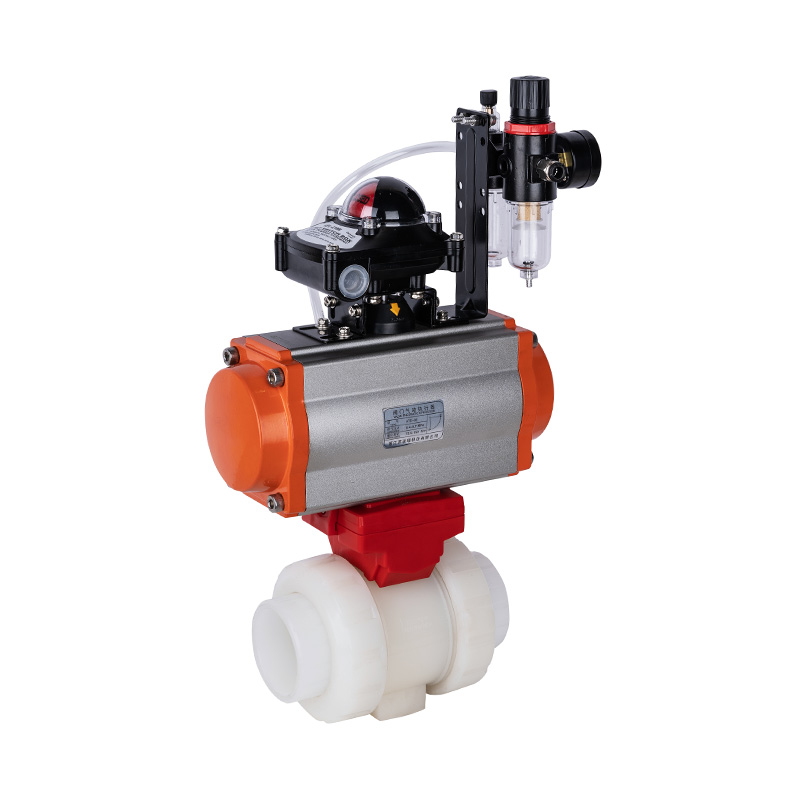

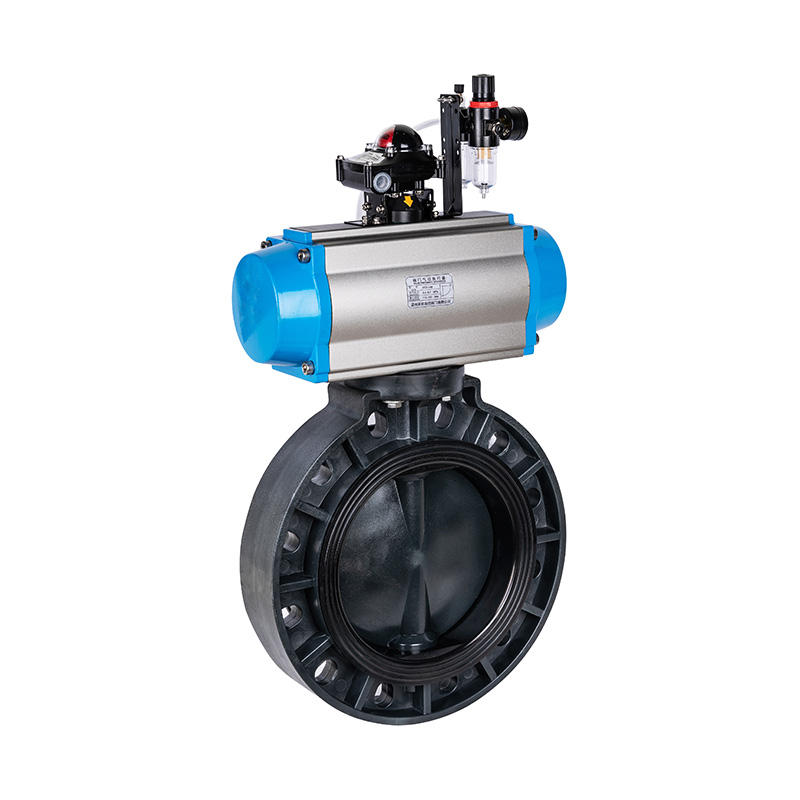

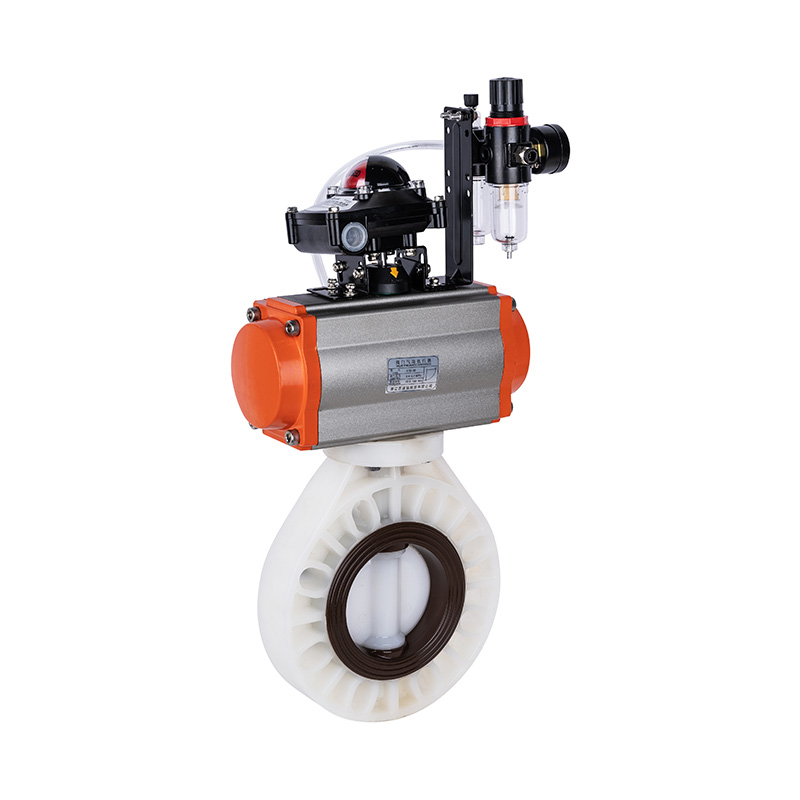

Пневматическое приведение в действие использует сжатый воздух для приведения поршня в линейное движение, тем самым открывая, закрывая или регулируя клапан. Пневматическое приведение в действие широко используется в приложениях, требующих быстрого открытия и закрытия, например, в нефтехимической, фармацевтической и пищевой промышленности.

• Принцип работы : Пневматический привод имеет внутри поршень. При подаче управляющего сигнала сжатый воздух поступает в привод и, изменяя давление воздуха, толкает поршень, тем самым приводя в действие открытие и закрытие клапана. Пневматическое приведение в действие характеризуется высокой скоростью срабатывания, что позволяет быстро открывать и закрывать клапаны.

Преимущества:

• Высокая скорость отклика: Пневматическое приведение в действие имеет короткое время срабатывания, что подходит для применений, требующих быстрого открытия и закрытия.
• Высокий крутящий момент: Пневматическое приведение в действие может создавать высокий крутящий момент, подходящий для клапанов большого размера.
• Низкое потребление энергии: Пневматические системы имеют низкое энергопотребление, особенно в случаях частого открытия и закрытия клапанов.

Недостатки:

• Высокие требования к качеству воздуха: Пневматические системы требуют высококачественного сжатого воздуха. Если воздух содержит влагу или примеси, это может повлиять на работу системы привода.
• Проблемы колебаний давления: В случаях нестабильного давления или плохого качества сжатого воздуха может пострадать точность и надежность пневматического приведения в действие.

Гидравлический привод

Гидравлический привод приводит в действие привод посредством давления гидравлического масла, тем самым обеспечивая открытие, закрытие или регулировку клапана. Гидравлическое приведение в действие подходит для применений, требующих высокой нагрузки и высокоточной регулировки, таких как управление жидкостью под высоким давлением и применение в тяжелой промышленности.

• Принцип работы: Гидравлический привод управляет рабочим давлением гидравлического насоса, впрыскивая жидкость в привод для открытия или закрытия клапана. Гидравлическое приведение в действие может обеспечить высокий крутящий момент, подходящий для работы в условиях высоких нагрузок и высокого давления.

Преимущества:

• Высокая грузоподъемность: Гидравлический привод can generate high thrust, suitable for high-pressure or high-load applications.
• Хорошая стабильность: Гидравлические системы обеспечивают плавную регулировку, что особенно выгодно при точном управлении.

Недостатки:

• Более высокое потребление энергии: Гидравлические системы потребляют больше энергии, особенно когда требуется непрерывная работа.
• Высокие затраты на техническое обслуживание: Гидравлические системы обычно более сложны и требуют регулярной проверки таких компонентов, как масло, насосы и клапаны, что приводит к более высоким затратам на техническое обслуживание.

Факторы, которые следует учитывать при выборе метода приведения в действие

При выборе способа приведения в действие автоматического клапана, помимо учета условий работы клапана (таких как характеристики жидкости, давление, расход и т. д.), следует также учитывать следующие факторы:

• Требования к времени реагирования: Пневматическое приведение в действие подходит для применений, требующих быстрого реагирования, а электрическое приведение в действие подходит для применений, требующих более высокой точности управления.
• Грузоподъемность: Гидравлические приводы подходят для применений, требующих высокой тяги и больших нагрузок, а электроприводы подходят для применений с малыми и средними нагрузками.
• Стабильность системы: Если требуется высокая стабильность системы и необходима интеграция в систему автоматизации, идеальным выбором являются электроприводы.
