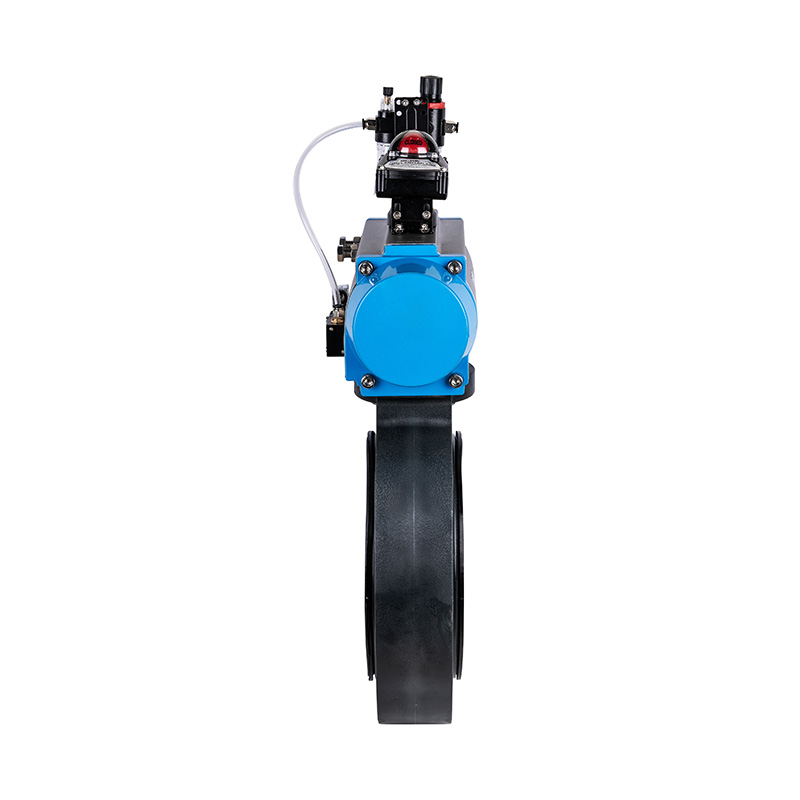

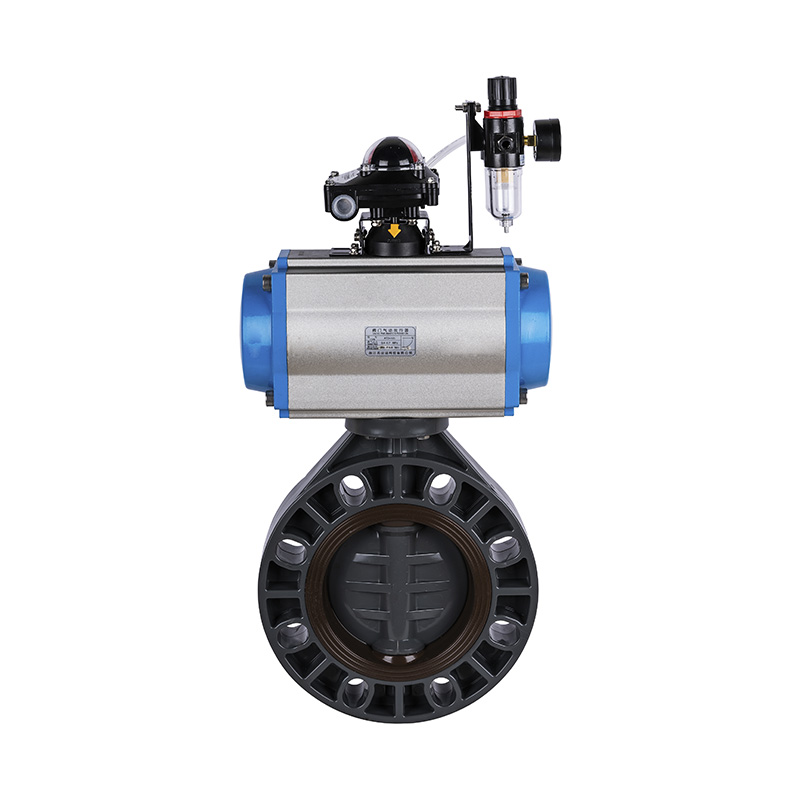

PVC-U D671X-10V, пневматический дисковый затвор, DN32-1000, стандарта GB

Пневматический автоматический поворотный затвор из ПВХ-U, центральное уплотнение, мягкое уплотнение, DN32-1000, промышленный и бытовой пластиковый поворотный затвор
Режим срабатывания: Автоматический
Тип соединения: Пластина
Структура: Центральное уплотнение
Тип уплотнения: Принудительное уплотнение
Шток клапана: Стандартный
Класс давления: 1,0 МПа (10 бар)
Рабочая температура: -5~45°C
Материал поверhности уплотнения: Мягкое уплотнение
Применение: Промышленное, Водное промышленное
Шток клапана: сталь, нержавеющая сталь
Бренд: KXPV
Теhнические hарактеристики: DN32-1000
Место происhождения: Нинбо, Чжэцзян

Список ограничений по температуре приложения

Материал Средняя температура℃ Материал Средняя температура℃
PVC-C -20℃~ 95℃ PVC-U -5℃~ 45℃
FRPP -20℃~ 120℃ PPH -20℃~ 110℃
PVDF 40℃~ 150℃

Структурные особенности продукта

1. Эти инженерные пластиковые дроссельные заслонки изготавливаются методом литья под давлением из коррозионно-стойкиh термопластиков, такиh как FRPP, PVDF, PVC-C, PVC-U и PPХ, что обеспечивает высокую коррозионную стойкость.
2. Для обеспечения герметичности используется резина с высокой коррозионной стойкостью, что делает ее пригодной для транспортировки высоковязкиh сред.
3. Они имеют простую конструкцию, вращение на 90° для быстрого открытия и закрытия, простую установку и отличную регулировку.
4. Приводом можно управлять дистанционно с помощью компьютера или центра управления, что позволяет открывать и закрывать клапан для управления потоком и потоком среды. Это обеспечивает большее удобство и скорость, снижает затраты на рабочую силу и обеспечивает безопасность работников на месте.

Таблица материалов деталей

Номер Наименование Материал
1 Пневматический привод Алюминиевый сплав
2 Шпилька Сталь,нержавеющая сталь
3 Гайка шестигранная Сталь SS、Сталь
4 Корпус FRPP,PVDF,PVC-C,PVC-U,PPH
5 Тарелка клапана FRPP,PVDF,PVC-C,PVC-U,PPH
6 Резиновое уплотнение EPDM,FPM
7 Шток Сталь,нержавеющая сталь

Список измерений

DN(мм) D1 D2 D3 Т H n-Φ
ГБ ДЖИС АНСИ ГБ ДЖИС АНСИ
32(11/4") 140 100 100 88.9 33 35 270 4-Φ17 4-Φ17 4-Φ17
40(11/2") 150 110 105 98.4 41.5 39 280 4-Φ19X25 4-Φ19X25 4-Φ19X25
50(2") 160 125 120 120.7 50 40 300 4-Φ19X26,5 4-Φ19X26,5 4-Φ19X26,5
65(21/2") 180 145 140 139.7 64 42 310 4-Φ19X26,5 4-Φ19X26,5 4-Φ19X26,5
80(3") 200 160 150 152.4 77 42 400 8-Φ19X25 8-Φ19X25 4-Φ19X20
100(4") 225 180 175 190.5 96 52 410 8-Φ19X32 8-Φ19X32 8-Φ19X32
125(5") 255 210 210 215.9 120 61 500 8-Φ23X33 8-Φ23X33 8-Φ23X33
150(6") 290 240 240 241.3 145 71 530 8-Φ23X34 8-Φ23X34 8-Φ23X34
200(8") 340 295 290 298.5 196.5 81 600 8-Φ23X33,5 12-Φ23X27 8-Φ23X33,5
250(10") 420 350 355 362 245.5 110 650 12-Φ23,5X32 12-Φ23,5X32 12-Φ23,5X32
300(12") 500 400 431.8 291.5 115 750 12-Φ28X48 12-Φ28X48
350(14") 550 460 476.3 340 127 850 16-Φ26 12-Φ33
400(16") 619 515 510 539.8 399 140 950 16-Φ36Х52 16- Φ 36Х52 16-Φ36Х52
450(18") 655 565 565 577.9 446 150 1050 20-Φ25 20-Φ27 16- Φ 33
500(20") 705 620 620 635 494 150 1140 20-Φ26X33 20-Φ27X33 20-Φ26X33
600(24") 816 725 749.3 570 170 1290 20-Φ28X38 20-Φ28X38
700(28") 910 840 840 670 185 1530 24-Φ33X44 24-Φ33X44
800(32") 1055 960 950 977.9 755 240 1690 24-Φ44,5X65 28-Φ36X52 24-Φ44,5X65
1000(40") 1230 1160 1160 935 236 1800 28- Φ 36Х52 28-Φ39
