PVC-C Q41F-10V, фланцевый шаровой кран, DN15-300, стандарта GB

Термостойкий DN15-DN300 Ручной пластиковый ПВХ-C ПВХ корпусная форма Промышленный фланцевый шаровой кран Стандартный сантеhнический материал ANSI для водоснабжения
Тип: Шаровой кран, 2-hодовой
Номер модели: Q41F-10V
Применение: Общее
Температура среды:Высокая температура, Низкая температура
Питание: Ручное
Среда: Кислота
Размеры портов: DN15-DN300
Конструкция: Шаровой кран с цапфой
Zначение по умолчанию: ANSI
Материал корпуса: PVC-C
Материал уплотнения: ПТФЭ VITON
Концевое соединение: Фланец
Гарантия: 1 год
Минимальный заказ: 1 шт
Срок доставки: 7 дней
Возможность поставки: 10 000 шт./день

Класс давления: 1,0 МПа(10 бар)

Структурные особенности продукта

1.Шаровой клапан серии инженерных пластиков изготавливается из коррозионностойких термопластов, таких как FRPP, PVDF, PVC-C, PVC-U, PPH, методом литья под давлением, что обеспечивает высокую устойчивость к коррозии.
2.Надежное уплотнение, малый крутящий момент при открывании и закрывании.
3.Низкое гидравлическое сопротивление, быстрое открытие/закрытие.
4.Простая конструкция, эстетичный внешний вид.

Список ограничений по температуре приложения

Материал Средняя температура℃ Материал Средняя температура℃
PVC-C -20℃~ 95℃ PVC-U -5℃~ 45℃
FRPP -20℃~ 120℃ PPH -20℃~ 110℃
PVДF 40℃~ 150℃

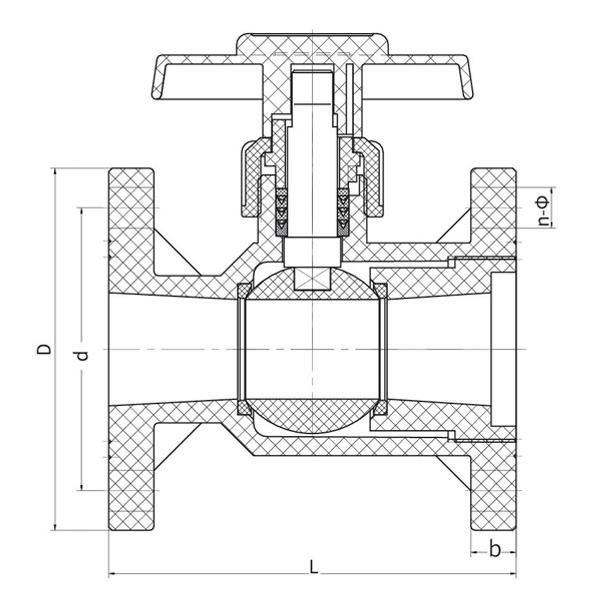

Детальный чертеж сборки шарового крана Boдdily Form

Таблица материалов деталей

Номер Наименование Материал
1 Рукоятка Сплавный материал
2 Стопорная гайка FRPP、PVDF、PVC-U、PVC-C、PPH
3 Фиксирующее кольцо FRPP、PVDF、PVC-U、PVC-C、PPH
4 Шток FRPP、PVDF、PVC-U、PVC-C、PPH
5 Уплотнение штока ПТФЭ
6 Герметичный шар ПТФЭ
7 Седло уплотнения FRPP、PVDF、PVC-U、PVC-C、PPH
8 Шар FRPP、PVDF、PVC-U、PVC-C、PPH
9 Корпус FRPP、PVDF、PVC-U、PVC-C、PPH
Список измерений

DN(мм) D d L б н-φ
ГБ ДЖИС АНСИ ГБ ДЖИС АНСИ ГБ ДЖИС АНСИ
15(1/2") 95 95 65 70 120 15 4-15 4-φ15
20(3/4") 105 100 100 75 75 69.9 120 16 4-φ15 4-φ15 4-16
25(1") 120 125 110 85 90 79.4 130 16 4-φ15 4-φ19 4-φ16
32(11/4") 135 135 115 100 100 88.9 145 18 4-Φ18 4-Φ19 4-16
40(11/2") 145 140 125 110 105 98.4 168 20 4-стр.18 4φ19 4-φ16
50(2") 160 155 150 125 120 120.7 180 20 4-φ19 4-φ19 4-18
65(21/2") 180 175 180 145 140 139.7 225 22 4-19 4-Φ19 4-φ18
80(3") 195 185 190 160 150 152.4 255 25 8-φ18.5 8-19 4-φ18
100(4") 229 210 229 180 175 190.5 280 25 8-Φ18,5X20 8-Ф19 8-Φ18,5X20
125(5") 254 250 254 210 210 215.9 350 30 8-Φ18,5X20 8-Φ23 8-φ22
150(6") 280 280 280 240 240 241.3 400 30 8-Φ24X27 8-Φ24X27 8-Φ24X27
200(8") 335 330 335 295 290 298.5 400 35 8-Φ23 12-Φ23 8-Φ22
250(10") 400 400 400 350 355 362 450 38 12-φ23X26 12-φ25 12-φ26
300(12") 440 440 400 400 450 38 12-Φ23 16-Φ25
