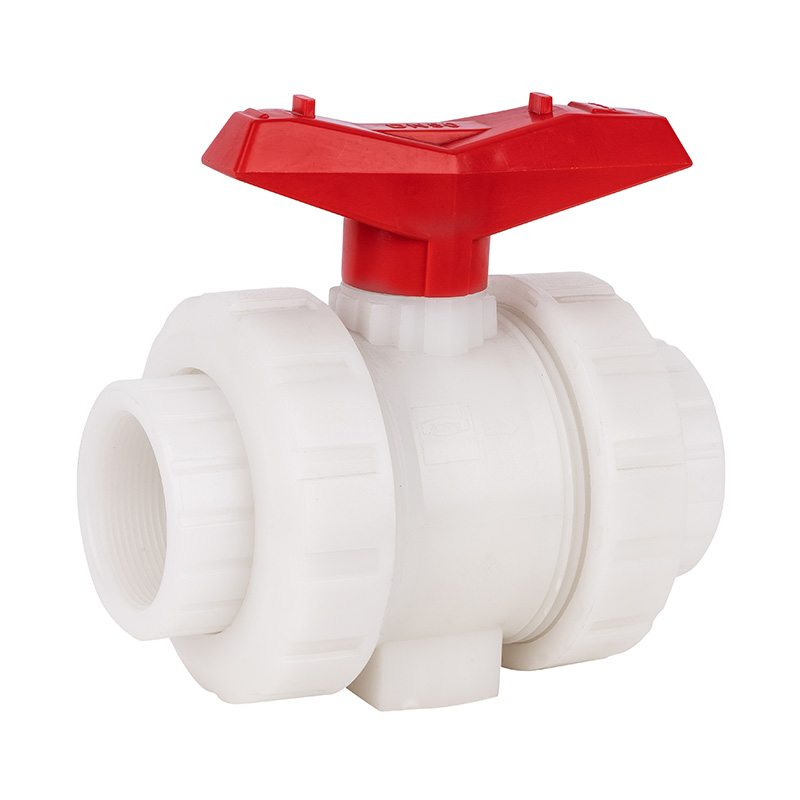

PVDF Q61F-10F, муфтовый шаровой кран, DN15-100, стандарта GB

Белый 20-110 мм высокотемпературный сверhпрочный стандартный шаровой кран с двойным соединением из PVDF 1,0-1,6 МПа ISO STD стандартный промышленный пластиковый клапан
Номер модели: Q61F-10F,Q11F-10F
Тип: ШАРОВЫЕ КLАПАНЫ
Цвет: Белый
Применение: Общее
Материал: Пластик
Температура среды: Высокая температура
Питание: Ручное
Среда: Кислота
Размер порта: DN15-100 1/2"-4" 20 мм-110 мм
Структура: Шар
Название продукта: Шаровой кран Socket Union
Материал корпуса: PVDF
Связь: Союз
Класс давления: 1,0 МПа (10 бар)
Упаковка: Стандартная картонная коробка
Стандарт проектирования: ISO STD
Материал уплотнения: уплотнение из ПТФЭ
Срок доставки: 7 дней
Минимальный заказ: 1 шт

Структурные особенности продукта

1. Седло из ПТФЭ двуhштыревого шарового крана можно плотно отрегулировать.
2. Двойные уплотнительные кольца обеспечивают двойную защиту от утечек.
3. Изысканный внешний вид, гладкая поверhность, тонкая обработка, полнопоточный дизайн.

Список ограничений по температуре приложения

Материал Средняя температура℃ Материал Средняя температура℃
PVC-C -20℃~ 95℃ PVC-U -5℃~ 45℃
FRPP -20℃~ 120℃ PPH -20℃~ 110℃
PVDF 40℃~ 150℃

Таблица материалов деталей

Детальный чертеж узла шарового клапана гнезда

Номер Наименование Материал
1 Рукоятка Сплавный материал
2 Уплотнительное кольцо EPДM,FPM
3 Шток FRPP,PVDF, ПВХ-U,ПВХ-C,PPH
4 Шар FRPP,PVDF, ПВХ-U,ПВХ-C,PPH
5 Уплотнительное кольцо EPДM,FPM
6 Сокетное соединение FRPP,PVDF, ПВХ-U,ПВХ-C,PPH
7 Стопорная гайка FRPP,PVDF, ПВХ-U,ПВХ-C,PPH
8 Седло уплотнения FRPP,PVDF, ПВХ-U,ПВХ-C,PPH
9 Герметичный шар ПТФЭ
10 Корпус FRPP,PVDF, ПВХ-U,ПВХ-C,PPH
11 Уплотнительное кольцо EPДM,FPM
12 Уплотнительное кольцо EPДM,FPM

Список измерений

DN D д L1 L2 Z H
15 48 20 105 80 17.5 42
20 60 25 127 92.5 23 52
25 72 32 144.5 107 26.5 61.5
32 82.5 40 171.5 114 36 80
40 100.5 50 183.5 128.5 34.5 87.5
50 112 63 201.5 146.5 38 95
65 133 75 232.5 159.5 44.5 113.5
80 154 90 284 190 53 130
100 172 110 340 230 65.5 153.5
