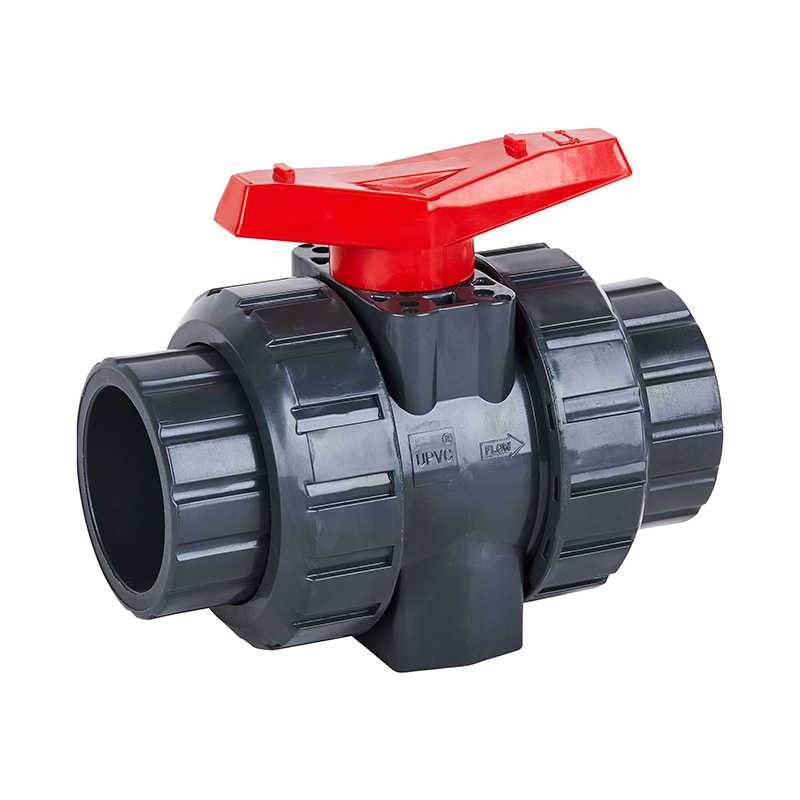

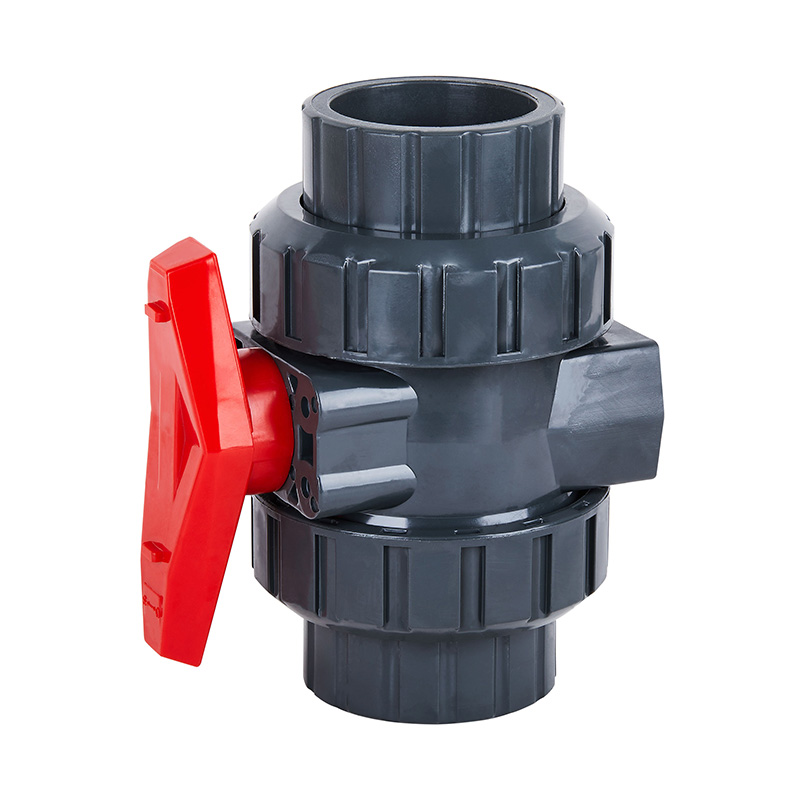

Шаровой кран с раструбом из ПВХ-U Q61F-10U DN15-100 ГБ Стандарт

Изготовленный на заказ шаровой кран средней температуры DN15 DN80 DN100 с двойным соединением из ПВХ-U, руководство по эксплуатации, шаровой кран средней температуры DN15-100, промышленный пластиковый клапан 1,0-1,6 МПа
Модель: Q61F-10U, Q11F-10U
Применение: Общее
Материал: Пластик
Давление: Низкое
Мощность давления: ручная
Среда: Кислоты
Размер порта: DN15-100, 1/2"-4" (20 мм-110 мм)
Структура: Мяч
Название продукта: Шаровой кран с раструбом
Материал корпуса: ПВХ-У
Связь: Союз
Класс давления: 1,0 МПа (10 бар)
Упаковка: Стандартная картонная коробка
Стандарт проектирования: ISO STD
Материал уплотнения: уплотнение из ПТФЭ
Срок доставки: 7 дней
Минимальный заказ: 1 шт

Структурные особенности продукта

1. Седло из ПТФЭ двухштыревого шарового крана можно плотно отрегулировать.
2. Двойные уплотнительные кольца обеспечивают двойную защиту от утечек.
3. Изысканный внешний вид, гладкая поверхность, тонкая обработка, полнопоточный дизайн.

Список ограничений по температуре приложения

Материал Средняя температура℃ Материал Средняя температура℃
ПВХ-С -20℃~ 95℃ ПВХ-У -5℃~ 45℃
ФРПП -20℃~ 120℃ ППХ -20℃~ 110℃
ПВДФ 40℃~ 150℃

Таблица материалов деталей

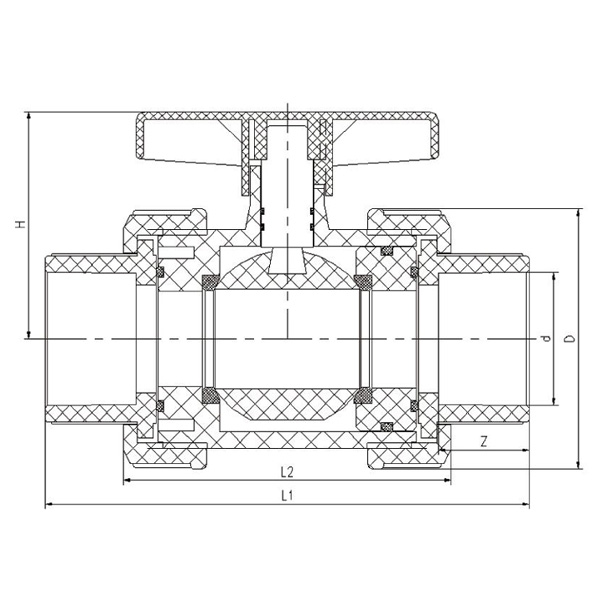

Детальный чертеж узла шарового клапана гнезда

Нет. Имя Материал
1 Ручка Сплавный материал
2 Уплотнительное кольцо EPДM,FPM
3 Стебель FRPP,ПВДФ, ПВХ-U,ПВХ-C,PPH
4 Мяч FRPP,ПВДФ, ПВХ-U,ПВХ-C,PPH
5 Уплотнительное кольцо EPДM,FPM
6 Сокетное соединение FRPP,ПВДФ, ПВХ-U,ПВХ-C,PPH
7 Стопорная гайка FRPP,ПВДФ, ПВХ-U,ПВХ-C,PPH
8 Уплотнительное седло FRPP,ПВДФ, ПВХ-U,ПВХ-C,PPH
9 Герметичный шар ПТФЭ
10 Тело FRPP,ПВДФ, ПВХ-U,ПВХ-C,PPH
11 Уплотнительное кольцо EPДM,FPM
12 Уплотнительное кольцо EPДM,FPM

Список измерений

ДН D д Л1 Л2 З H
15 48 20 105 80 17.5 42
20 60 25 127 92.5 23 52
25 72 32 144.5 107 26.5 61.5
32 82.5 40 171.5 114 36 80
40 100.5 50 183.5 128.5 34.5 87.5
50 112 63 201.5 146.5 38 95
65 133 75 232.5 159.5 44.5 113.5
80 154 90 284 190 53 130
100 172 110 340 230 65.5 153.5
