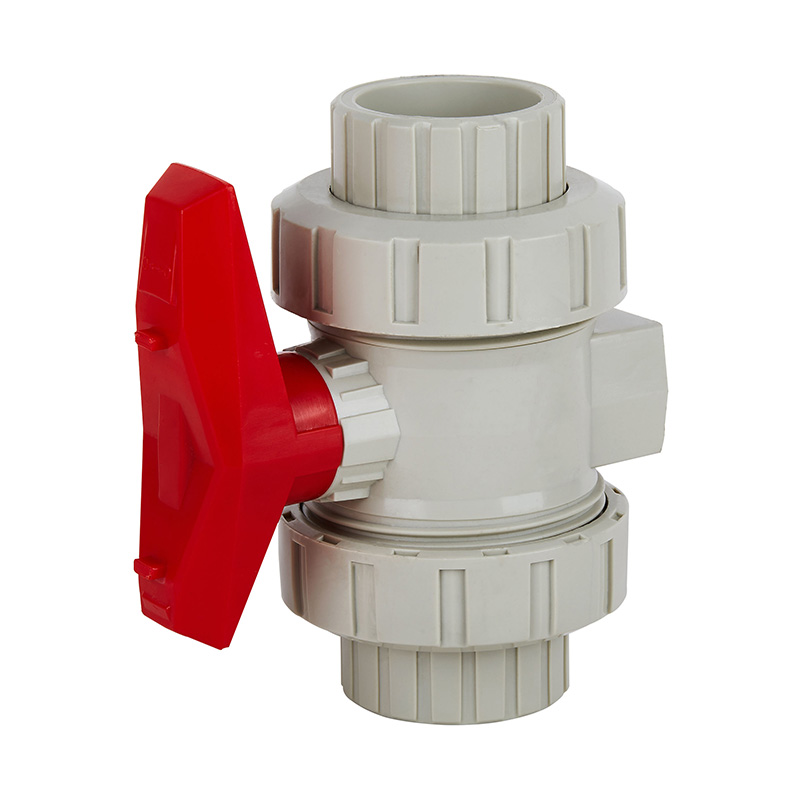

Шаровой кран с муфтой PPH тип B DN15-100

Шаровой кран с муфтой PPH тип B DN15-100

Земно-желтый нестандартный размер средней температуры PPH True Double Union Socket Ball Valve ручной прочный пластиковый промышленный водяной клапан

Номер модели: Q61F-10S

Цвет:Земляно-желтый

Применение: Общее

Материал: пластик

Температура среды: средняя температура

Давление: низкое давление

Мощность: Ручной

Медиа:Кислота

Размер порта: DN15-100 1/2 "-4" 20 мм-110 мм

Структура: Мяч

Название продукта: Шаровой кран Socket Union

Материал корпуса: полипропилен

Соединение: Союз

Упаковка: стандартная картонная коробка

Стандарт дизайна: ISO STD

Материал уплотнения: уплотнение из ПТФЭ

Срок поставки: 7 дней

Минимальный заказ: 1 шт.

PREV：Шаровой кран с муфтой из ХПВХ типа B DN15-100
NEXT：Шаровой кран с муфтой PVDF типа B DN15-100 0086 180 6712 3173 Связаться с нами
  • Описание
  • Дополнительная информация
  • Основные структурные особенности

    1. ПТФЭ седло шарового крана с двойным соединением можно плотно отрегулировать.

    2. Двойные уплотнительные кольца обеспечивают двойную защиту от утечек.

    3. Изысканный внешний вид, гладкая поверхность, тонкая обработка, полнопоточный дизайн.

    Таблица материалов деталей

    Детальный чертеж узла шарового крана с раструбом

    Нет.

    Имя

    Материал

    1

    Маховик

    Материал сплава

    2

    Уплотнительное кольцо

    ЭПДМ, ФПМ

    3

    Корень

    ФРПП, ПВДФ, НПВХ, ХПВХ, ППХ

    4

    Мяч

    ФРПП, ПВДФ, НПВХ, ХПВХ, ППХ

    5

    Уплотнительное кольцо

    ЭПДМ, ФПМ

    6

    Сокет присоединиться

    ФРПП, ПВДФ, НПВХ, ХПВХ, ППХ

    7

    Бороться с крепким орехом

    ФРПП, ПВДФ, НПВХ, ХПВХ, ППХ

    8

    Внутренняя пробка

    ФРПП, ПВДФ, НПВХ, ХПВХ, ППХ

    9

    Шаровое уплотнение

    ПТФЭ

    10

    Тело

    ФРПП, ПВДФ, НПВХ, ХПВХ, ППХ

    11

    Уплотнительное кольцо

    ЭПДМ, ФПМ

    12

    Сокет присоединиться

    ФРПП, ПВДФ, НПВХ, ХПВХ, ППХ

    13

    Тугая гайка

    ФРПП, ПВДФ, НПВХ, ХПВХ, ППХ

    Список измерений

    ДN

    г

    D

    Д1

    л

    ЛИ

    L2

    H

    15

    20

    32

    50

    39

    77

    110

    55

    20

    25

    38

    58

    46

    87

    125

    65

    25

    32

    46

    70

    50

    96

    140

    70

    32

    40

    56

    85

    55

    110

    160

    90

    40

    50

    65

    98

    60

    120

    170

    100

    50

    63

    80

    124

    68

    140

    190

    110

    65

    75

    96

    135

    68

    155

    230

    115

    80

    90

    112

    158

    100

    205

    280

    120

    100

    110

    133

    192

    124

    235

    335

    130
