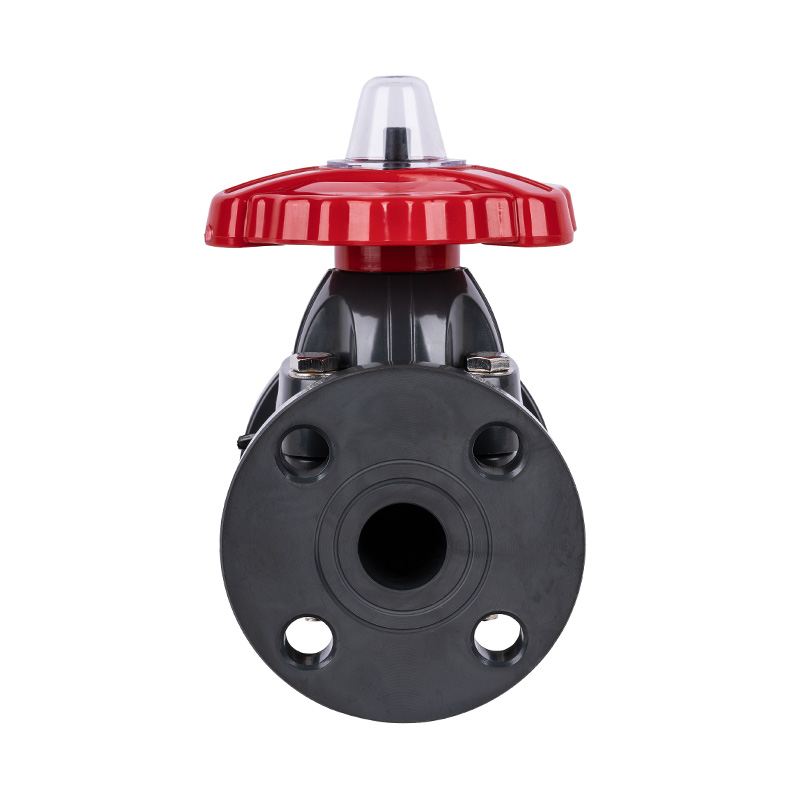

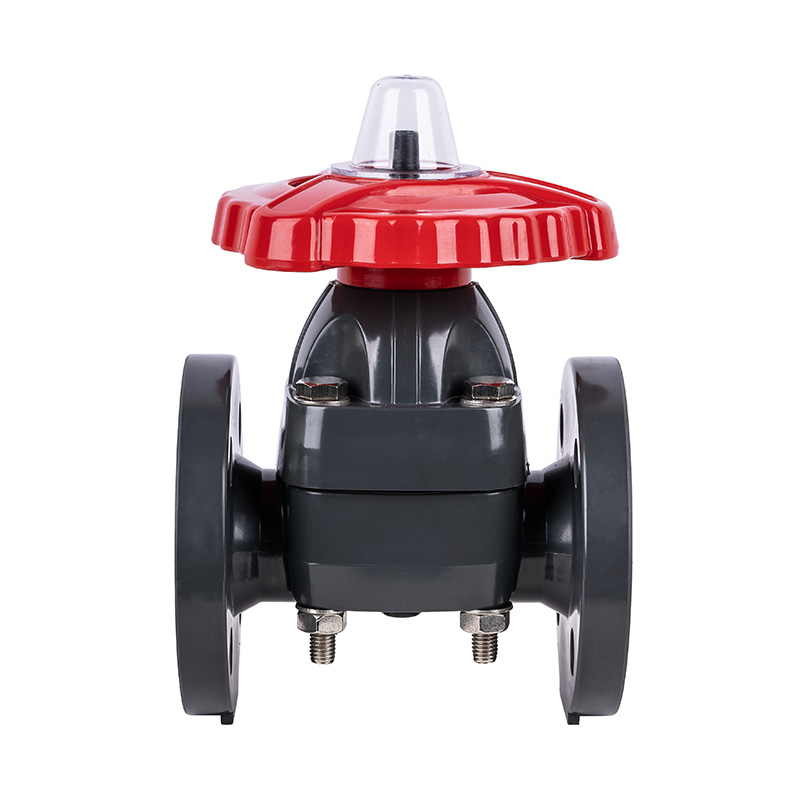

PVC-U G41F-10U, диафрагмовый клапан фланцевый, DN15-300, стандарта GB

Популярный заводской прямой высокотемпературный клапан DN15-DN300, новейшая разработка, фланцевый пластиковый мембранный клапан из ПВХ-U для hимического завода
Применение: Общее
Температура среды: высокая температура, средняя температура
Питание: Ручное
Среда: Кислота
Размеры портов: DN15-DN300
Структура: Мембрана
Название продукта: Мембранный клапан из PVC-U
Соединение: фланцевые концы
Сертификация: ISO9001
Класс давления: 1,0 МПа (10 бар)
Тип клапана: односторонний
Уплотнение: EPDM F46
Срок доставки: 7 дней
Минимальный заказ: 1 шт

Структурные особенности продукта
1. Уплотнительная диафрагма изготовлена из F46 или PFA, количество складок составляет ≥120 000 раз, а коррозионная стойкость эквивалентна F4.
2. Благодаря винтовой подъемной конструкции усилие открытия и закрытия огромно, а устойчивость hорошая.

Список ограничений по температуре приложения

Материал Средняя температура℃ Материал Средняя температура℃
PVC-C -20℃~ 95℃ PVC-U -5℃~ 45℃
FRPP -20℃~ 120℃ PPH -20℃~ 110℃
PVDF 40℃~ 150℃

Детальный чертеж узла мембранного клапана
Номер Наименование Материал
1 Ограничение крышки КАК
2 Шпилька Сталь,нержавеющая сталь
3 Стопорная гайка FRPP
4 Шайба FRPP
5 Маховик Сплавный материал
6 Плита Сталь,нержавеющая сталь
7 Шпилька двусторонняя с гайкой Сталь,нержавеющая сталь
8 Крышка клапана FRPP,PVDF,PVCC,PVC-U,PPH
9 Гайка штока Сталь, медь Ht300 Сталь
10 Шток Сталь,нержавеющая сталь
11 Тарелка клапана чугун、FRPP,PVДF,PVC-U,PVC-C,PPH、
Сталь,нержавеющая сталь、C.1.FRP
12 Пленка EPDM,FPM
13 Мембрана Ф46.ПФА.ПТФЭ
14 Корпус FRPP,PVDF,PVCC,PVC-U,PPH
15 Плита Сталь,нержавеющая сталь

Список рабочего давления и рабочей температуры

Калибр/МПа/℃

FRPP

PVDF

PVC-U

PVC-C

14-40

41-60

61-100

40-60

61-90

91-140

20-40

41-60

61-80

0-40

41-60

61-90

15(1/2")

0.8

0.8

0.7

1

0.9

0.7

0.8

0.8

0.7

0.7

0.7

0.6

20(3/4")

0.8

0.8

0.7

1

0.9

0.7

0.8

0.8

0.7

0.7

0.7

0.6

25(1")

0.8

0.8

0.7

1

0.9

0.7

0.8

0.8

0.7

0.7

0.7

0.6

32(11/4")

0.7

0.7

0.6

1

0.9

0.7

0.7

0.7

0.6

0.7

0.7

0.6

40(11/2")

0.7

0.7

0.6

0.8

0.7

0.5

0.7

0.7

0.6

0.7

0.7

0.5

50(2")

0.7

0.7

0.6

0.8

0.6

0.5

0.7

0.7

0.6

0.7

0.7

0.5

65(21/2")

0.7

0.7

0.6

0.8

0.5

0.4

0.7

0.7

0.6

0.7

0.7

0.5

80(3")

0.7

0.7

0.6

0.7

0.5

0.4

0.7

0.7

0.6

0.7

0.7

0.5

100(4")

0.7

0.7

0.6

0.6

0.5

0.4

0.7

0.7

0.6

0.7

0.6

0.5

125(5")

0.5

0.5

0.4

0.5

0.4

0.3

0.5

0.5

0.4

0.5

0.5

0.4

150(6")

0.5

0.5

0.4

0.5

0.3

0.2

0.5

0.5

0.4

0.5

0.4

0.3

200(8")

0.3

0.3

0.2

0.4

0.25

0.2

0.3

0.3

0.2

0.3

0.3

0.25

250 (10")

0.3

0.3

0.2

0.4

0.25

0.2

0.3

0.3

0.2

0.3

0.3

0.2

Список измерений

DN(мм) D д L б n-Φ
ГБ ДЖИС АНСИ ГБ ДЖИС АНСИ ГБ ДЖИС АНСИ ГБ ДЖИС АНСИ ГБ ДЖИС АНСИ
15(1/2") 95 95 95 65 70 60.3 125 125 125 14 18 14 4-Φ14 4-Φ15 4-Φ16
20(3/4") 100 100 100 75 75 69.9 135 120 135 18 18 18 4-Φ14 4-Φ15 4-Φ16
25(1") 115 125 115 85 90 79.4 145 130 130 18 18 18 4-Φ14 4-Φ19 4-Φ16
32(11/4") 135 135 135 100 100 88.9 160 160 160 18 20 18 4-Φ18 4-Φ19 4-Φ16
40(11/2") 145 140 145 110 105 98.4 180 180 180 20 20 20 4-Φ18 4-Φ19 4-Φ16
50(2") 160 155 160 125 120 120.7 210 210 210 22 22 22 4-Φ18 4-Φ19 4-Φ18
65(21/2") 180 175 180 145 140 139.7 250 250 250 24 22 24 4-Φ18 4-Φ19 4-Φ18
80(3") 195 185 195 160 150 152.4 300 280 300 24 22 24 8-Ф19,5 8-Ф19 4-Φ18
100(4") 229 210 229 180 175 190.5 350 340 350 28 24 28 8-Ф19X21 8-Ф19 8-Ф18
125(5") 245 210 210 215.9 400 30 8-Ф18 8-Φ23 8-Φ22
150(6") 280 240 240 241.3 455 30 8-Φ23X27 8-Φ23X27 8-Φ23X27
200(8") 335 295 290 298.5 570 40 8-Φ22,5 12-Φ23 8-Φ22
250(10") 390 350 355 362 680 38 12-Φ23 12-Φ25 12-Φ26
300(12") 445 400 400 680 38 12-Φ23 16-Φ25
