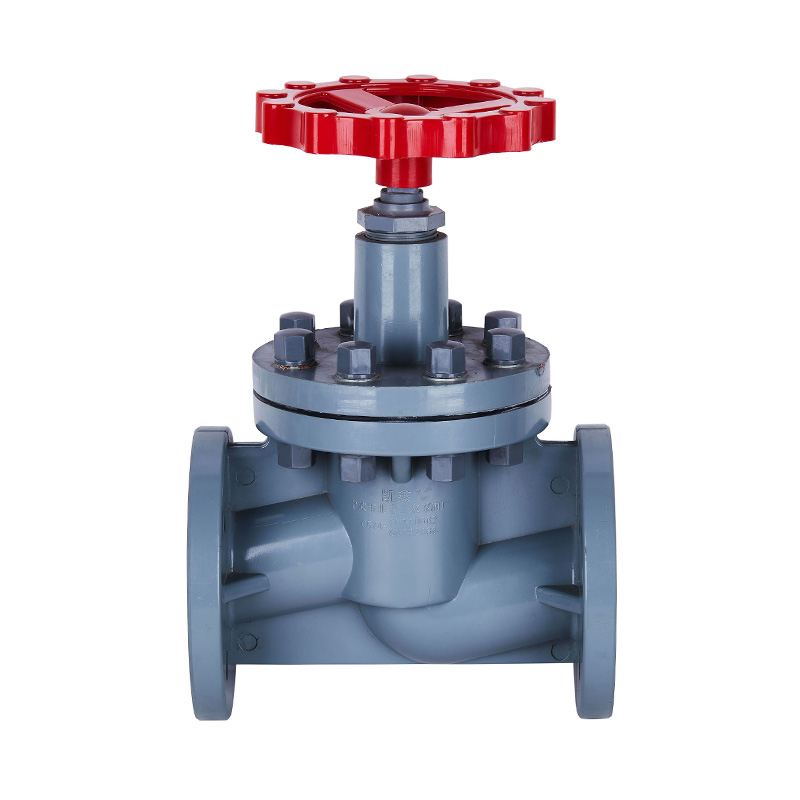

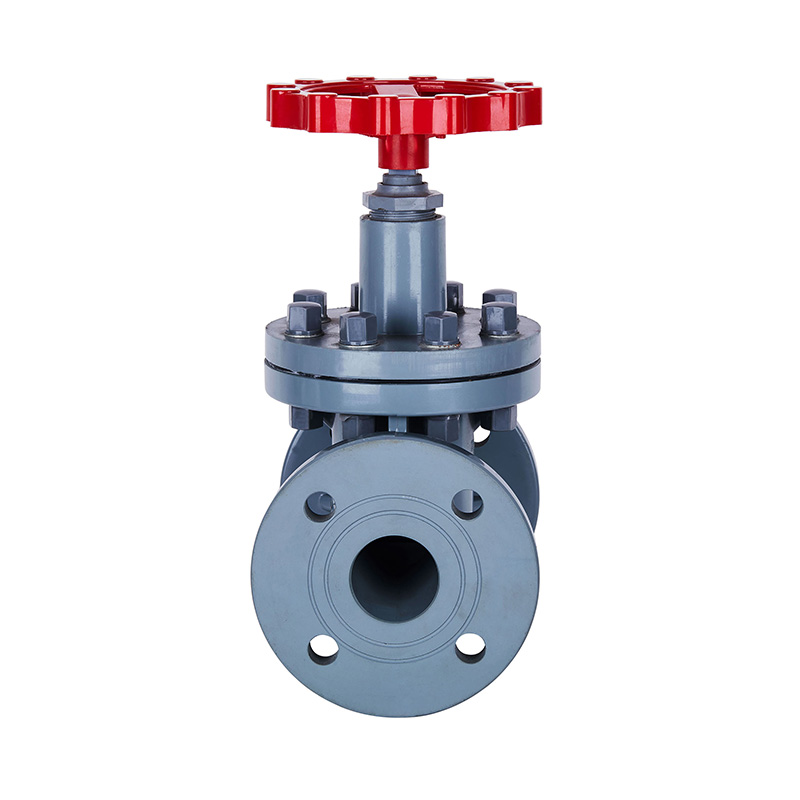

Шаровой клапан фланцевого типа PVC-C J41F-10V DN15-150 ГБ стандарт

Шаровой клапан фланцевого типа PVC-C J41F-10V DN15-150 ГБ стандарт

Шаровой кран фланцевого типа из ПВХ-С, прямой, высокотемпературный, пластиковый клапан DN15-DN150 для химического и промышленного использования
Номер модели:J41F-10V
Материал: Пластик
Форма соединения: Фланец
Режим вождения: Ручной
Номинальное давление: 10 кг
Канал: Прямоточный тип
Конструкция: Фиксированный шаровой кран
Тип: Фиксированный шаровой кран
Функция: Перепускной клапан
Температура: Высокая температура
Применение: Промышленное использование, Водное промышленное использование
Торговая марка: KXPV
Технические характеристики: DN15-DN150
Происхождение: Нинбо, Чжэцзян

Класс давления: 1,0 МПа（10 бар）

Свяжитесь с нами
ПРЕДВАРИТЕЛЬНОV：ПВХ-U J41F-10U фланцевый шаровой клапан DN15-150 ГБ стандарт
СЛЕДУЮЩИЙ：Нет следующей статьи
Структурные особенности продукта

1.Пластиковый корпус обладает превосходной коррозионной стойкостью и стойкостью к истиранию.
2.Компактный дизайн, высокое качество и недорогая цена.
3. Клапан предназначен для точного регулирования расхода.

Список ограничений по температуре приложения

Материал Средняя температура℃ Материал Средняя температура℃
ПВХ-С -20℃~ 95℃ ПВХ-У -5℃~ 45℃
ФРПП -20℃~ 120℃ ППХ -20℃~ 110℃
ПВДФ 40℃~ 150℃

Таблица материалов деталей

Нет.

Имя

Материал

1

Колесо

Сплавный материал

2

Уплотнительная гайка

ФРПП,PVDF,PVC-C,PVC-U,PPH

3

Уплотнение штока

ПТФЭ

4

Колпачковая гайка

ФРПП

5

Шестигранная гайка

Сталь,нержавеющая сталь

6

Заполнение plece

Сталь,нержавеющая сталь

7

Капот

ФРПП,PVDF,PVC-C,PVC-U,PPH

8

Двуглавый шпиль

Сталь,нержавеющая сталь

9

Стебель

Стальной пластик

10

Укупорка

ФРПП,PVDF,PVC-C,PVC-U,PPH

11

Тело

ФРПП,PVDF,PVC-C,PVC-U,PPH

12

Резиновая шайба

EPDM,FPM

13

Шестигранная гайка

Сталь,нержавеющая сталь

14

Колпачковая гайка

ФРПП

Детальный чертеж сборки шарового клапана фланцевого типа

Список измерений

ДН (мм)

Д1

Д2

Х

Л

Т

н-Φ

ГБ

ДЖИС

АНСИ

ГБ

ДЖИС

АНСИ

15(1/2")

105

65

70

2.38

220

154

18

4-Φ14

4-Φ15

4-Φ16

20 (3/4")

105

75

75

2.76

220

154

18

4-Φ14

4-Φ15

4-Φ16

25 (1")

115

85

90

3.13

220

160

20

4-Φ14

4-Φ19

4-Φ16

32 (11/4")

135

100

100

3.45

250

185

20

4-Φ18

4-Φ19

4-Φ16

40 (11/2")

150

110

105

3.88

275

200

20

4-Φ18

4-Φ19

4-Φ16

50 (2")

165

125

120

4.74

350

230

20

4-Φ18

4-Φ19

4-Φ19

65 (21/2")

185

145

140

5.49

390

295

24

4-Φ18

4-Φ19

4-Φ19

80 (3")

200

160

150

6

400

310

25

8-Ф18

8-Ф19

4-Φ19

100 (4")

220

180

175

7.5

410

350

26

8-Ф18

8-Ф19

8-Ф19

125 (5")

250

210

210

8.5

430

400

30

8-Ф18

8-Φ23

8-Φ22

150 (6")

285

240

240

9.51

480

480

33

8-Φ23

8-Φ23

8-Φ22
