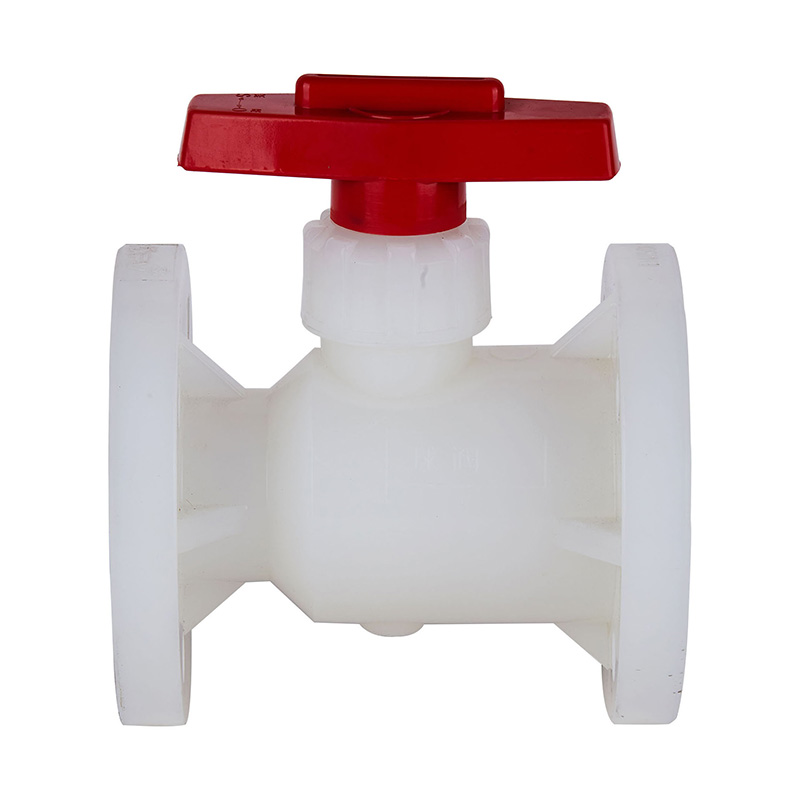

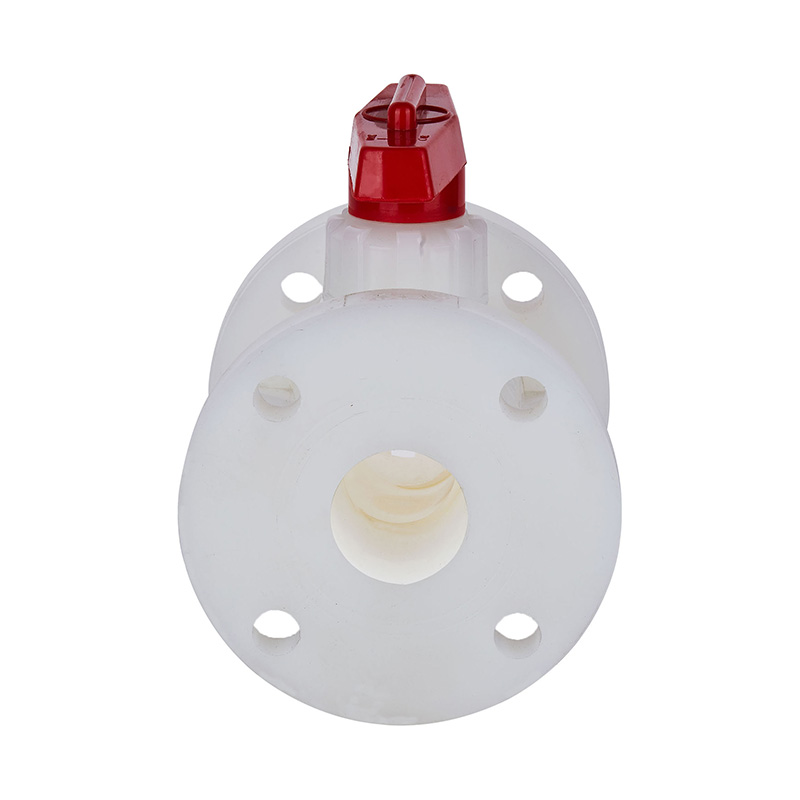

Фланцевый шаровой кран PVDF Q41F-10F DN15-300 ГБ Стандарт

Шаровой кран из ПВДФ белого цвета 3 дюйма, 5 дюймов, 10 дюймов, двухходовой, пластиковый, сегментный, цапфовый, фланцевый, шаровой кран из ПВДФ
Номер модели: Q41F-10F
Тип: Шаровой кран, 2-ходовой
Материал: Пластик
Цвет: Белый
Форма соединения:Фланец
Режим вождения:Ручной
Номинальное давление: 10 кг
Канал: Прямоточный тип
Конструкция: Фиксированный шаровой кран
Материал корпуса: ПВДФ
Функция: Перепускной клапан
Температура: Высокая температура
Применение: Промышленное использование, Водное промышленное использование
Спецификация: DN15-DN300
Стандарт: ANSI
Материал уплотнения: ПТФЭ
Происхождение: Нинбо, Чжэцзян
Код ТН ВЭД: 8481804090
Минимальный заказ: 2 шт

Класс давления: 1,0 МПа(10 бар)

Структурные особенности продукта

1.Шаровой кран серии Engineering Plastic изготовлен из термопластичного пластика ФРПП, ПВДФ, ПВХ-С, ПВХ-У, ППХ и т. д., устойчивого к коррозии, который формируется за одно литье под давлением и обладает высокой устойчивостью к коррозии.
2.Надежное уплотнение, небольшой крутящий момент открытия и закрытия. Крутящий момент открытия и закрытия.
3.Небольшое сопротивление жидкости, быстрое открытие/закрытие.
4.Простая структура, красивый внешний вид.

Список ограничений по температуре приложения

Материал Средняя температура℃ Материал Средняя температура℃
PVC-C -20℃~ 95℃ PVC-U -5℃~ 45℃
FRPP -20℃~ 120℃ PPH -20℃~ 110℃
PVДF 40℃~ 150℃

Детальный чертеж сборки шарового крана Boдdily Form

Таблица материалов деталей

Нет. Имя Материал
1 Ручка Сплавный материал
2 Стопорная гайка FRPP、PVDF、PVC-U、PVC-C、PPH
3 Установочное кольцо FRPP、PVDF、PVC-U、PVC-C、PPH
4 Стебель FRPP、PVDF、PVC-U、PVC-C、PPH
5 Стебель seal ПТФЭ
6 Герметичный шар ПТФЭ
7 Уплотнительное седло FRPP、PVDF、PVC-U、PVC-C、PPH
8 Мяч FRPP、PVDF、PVC-U、PVC-C、PPH
9 Тело FRPP、PVDF、PVC-U、PVC-C、PPH
Список измерений

ДН(мм) D d Л б н-φ
ГБ ДЖИС АНСИ ГБ ДЖИС АНСИ ГБ ДЖИС АНСИ
15(1/2") 95 95 65 70 120 15 4-15 4-φ15
20(3/4") 105 100 100 75 75 69.9 120 16 4-φ15 4-φ15 4-16
25(1") 120 125 110 85 90 79.4 130 16 4-φ15 4-φ19 4-φ16
32(11/4") 135 135 115 100 100 88.9 145 18 4-Φ18 4-Φ19 4-16
40(11/2") 145 140 125 110 105 98.4 168 20 4-стр.18 4φ19 4-φ16
50(2") 160 155 150 125 120 120.7 180 20 4-φ19 4-φ19 4-18
65(21/2") 180 175 180 145 140 139.7 225 22 4-19 4-Φ19 4-φ18
80(3") 195 185 190 160 150 152.4 255 25 8-φ18.5 8-19 4-φ18
100(4") 229 210 229 180 175 190.5 280 25 8-Φ18,5X20 8-Ф19 8-Φ18,5X20
125(5") 254 250 254 210 210 215.9 350 30 8-Φ18,5X20 8-Φ23 8-φ22
150(6") 280 280 280 240 240 241.3 400 30 8-Φ24X27 8-Φ24X27 8-Φ24X27
200(8") 335 330 335 295 290 298.5 400 35 8-Φ23 12-Φ23 8-Φ22
250(10") 400 400 400 350 355 362 450 38 12-φ23X26 12-φ25 12-φ26
300(12") 440 440 400 400 450 38 12-Φ23 16-Φ25
