Как уплотнительная конструкция влияет на предотвращение утечек в поворотных затворах?
Почему герметизация конструкции имеет большее значение, чем ожидают многие пользователи
В химических и промышленных трубопроводных системах утечка — это не только проблема технического обслуживания. Это напрямую влияет на безопасность, стабильность работы и долгосрочные эксплуатационные расходы. Клапаны-бабочки широко используются из-за их компактной конструкции и простоты эксплуатации, но их способность предотвращать утечки во многом зависит от конструкции уплотнения. Для таких производителей, как Kaixin Pipeline Technologies Co., Ltd., которая специализируется на неметаллических коррозионно-стойких системах, уплотнительная конструкция часто является ключевым фактором, определяющим, может ли клапан надежно работать в реальных рабочих условиях.
В отличие от металлических клапанов, используемых в мягких средах, пластиковые и композитные дроссельные клапаны часто работают в коррозионных жидкостях, колебаниях температуры и непрерывных циклах давления. В этих условиях даже небольшие различия в геометрии уплотнения или выборе материала могут со временем привести к заметным изменениям в поведении утечек.
Основные концепции уплотнения, используемые в дроссельных заслонках
Уплотнительная конструкция дроссельной заслонки обычно относится к интерфейсу между диском клапана и седлом клапана. Этот интерфейс должен блокировать поток жидкости, когда клапан закрыт, сохраняя при этом плавное вращение во время открытия и закрытия. В неметаллическом дроссельные заслонки Уплотнительная конструкция часто сочетает в себе упругую деформацию с точным контролем размеров.
В большинстве конструкций используются мягкие уплотнения из полимеров или эластомеров, которые могут адаптироваться к небольшим неровностям поверхности. Такая гибкость особенно важна в клапанах большого диаметра, таких как дроссельные заслонки DN800 или DN1000, где труднее достичь равномерного контактного давления.
Мягкие уплотнительные конструкции и их влияние на предотвращение утечек

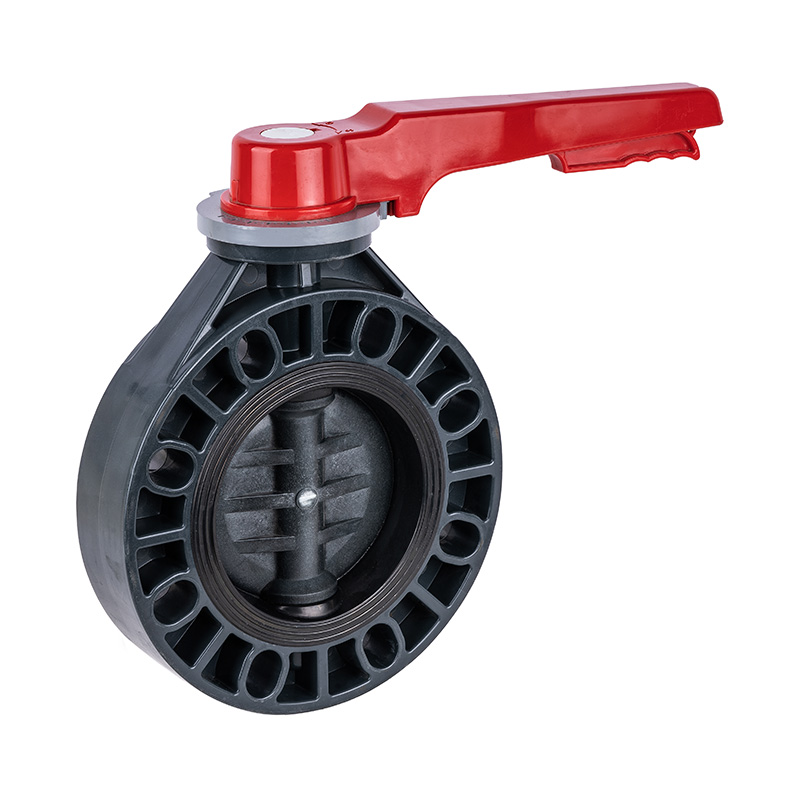

Мягкие уплотнительные конструкции обычно используются в коррозионностойких дроссельных заслонках, изготовленных из систем ПВХ-U, ПВХ-C, ПВДФ, PPH или FRPP. Эти уплотнения обычно располагаются в канавке внутри корпуса клапана или прикреплены к диску клапана. При повороте диска в закрытое положение уплотнение слегка деформируется, создавая плотный барьер.
Преимуществом мягких уплотнений является их способность компенсировать небольшие перекосы, тепловое расширение и износ поверхности. Это делает их пригодными для химических трубопроводов, где условия эксплуатации часто меняются. Однако эффективность уплотнения зависит от степени сжатия уплотнения и упругости материала. Если сжатие слишком низкое, может возникнуть утечка. Если он слишком высок, износ уплотнений ускоряется.
Логика уплотнения с двойным и тройным смещением
В более крупных или более требовательных системах часто используются смещенные уплотнительные конструкции. Двойной смещенный дроссельный клапан изменяет положение дискового вала относительно уплотнения, уменьшая трение во время работы. Это помогает защитить поверхность уплотнения и предотвратить утечку при повторных циклах.
Хотя конструкции с тройным смещением чаще встречаются в металлических клапанах, логика снижения контактного напряжения по-прежнему актуальна в неметаллических системах. Тщательно контролируя, как и когда уплотнение контактирует с сиденьем, производители могут сбалансировать герметичность уплотнения со сроком службы.
Выбор материала и его взаимодействие с геометрией уплотнения
Уплотнительную конструкцию невозможно отделить от выбора материала. В ассортименте продукции компании Kaixin Pipeline Technologies Co., Ltd.’ такие материалы, как ПВДФ и ПВХ-С, часто выбираются из-за их химической стойкости и размерной стабильности. Эти свойства влияют на поведение уплотнений при изменениях давления и температуры.
Например, дроссельный клапан из ПВДФ, работающий на химическом заводе, может испытывать более высокие температуры, чем клапан из ПВХ-U при очистке воды. Уплотнительная конструкция должна учитывать разницу теплового расширения между корпусом клапана, диском и уплотнением. Плохое соответствие может привести к неравномерному давлению уплотнения и локальной утечке.
Эффективность герметизации в условиях давления и вакуума
Многие пользователи уделяют особое внимание номинальному давлению, но упускают из виду эффективность вакуума. Уплотнительные конструкции, которые хорошо работают под положительным давлением, могут вести себя по-разному в вакууме. Мягкие уплотнения могут деформироваться внутрь, потенциально теряя контакт с краем диска.
Для коррозионностойких дроссельных заслонок, используемых в системах передачи химикатов, конструкторы часто усиливают уплотнительную канавку или регулируют твердость уплотнения, чтобы поддерживать контакт как в условиях давления, так и в условиях вакуума. Эта структурная деталь оказывает непосредственное влияние на надежность предотвращения утечек.
Выравнивание установки и его влияние на эффективность герметизации
Даже хорошо спроектированная уплотнительная конструкция может выйти из строя, если условия установки плохие. В поворотных затворах необходимо правильное выравнивание фланцев для обеспечения равномерного сжатия уплотнения. Неправильно выровненные трубопроводы могут создавать боковые нагрузки, которые деформируют корпус или седло клапана.
Производители, имеющие опыт работы с клапанами большого диаметра, часто проектируют уплотнительные конструкции с некоторым допуском на отклонения при установке. Это особенно важно для дроссельных заслонок DN800 и DN1000, где условия установки на месте труднее контролировать.
Характер износа и долгосрочные утечки
Со временем многократное открытие и закрытие приводит к износу на границе уплотнения и диска. Уплотнительная конструкция определяет, где концентрируется этот износ. Конструкции, равномерно распределяющие контактное напряжение, как правило, дольше обеспечивают предотвращение утечек.
В химических средах износ часто сочетается с химическим старением. Уплотнительные материалы могут затвердевать или размягчаться в зависимости от среды. Хорошо спроектированная уплотнительная конструкция обеспечивает предсказуемый характер износа, что делает планирование технического обслуживания более реалистичным для операторов установок.
Сравнение распространенных уплотнительных конструкций
| Тип уплотнительной конструкции | Поведение по предотвращению утечек | Типичное применение | Основное ограничение |
| Мягкое уплотнение, устанавливаемое на кузов | Хорошо адаптируется к небольшим деформациям и изменениям давления | Общие химические трубопроводы | Замена уплотнения может потребовать снятия клапана |
| Мягкое уплотнение, устанавливаемое на диск | Постоянное контактное давление во время вращения | Клапаны среднего и большого диаметра | Износ уплотнений напрямую влияет на производительность диска |
| Смещенная уплотнительная конструкция | Снижение трения и замедление износа уплотнений | Системы высокоцикловой работы | Более сложные производственные требования |
Точность изготовления и постоянство герметизации
На эффективность герметизации также влияют точность обработки и качество формования. В неметаллических дроссельных заслонках даже небольшие отклонения в округлости или отделке поверхности могут повлиять на контакт уплотнения с диском.
Являясь высокотехнологичным предприятием с собственными возможностями в области НИОКР и испытаний, компания Kaixin Pipeline Technologies Co., Ltd. уделяет особое внимание поддержанию единообразных размеров клапанов больших размеров. Такая консистенция позволяет уплотнительным конструкциям работать по назначению, снижая риск неравномерности путей утечки.
На что следует обратить внимание пользователям при выборе уплотнительных конструкций
С точки зрения пользователя выбор дроссельной заслонки зависит не только от номинального размера и номинального давления. Понимание конструкции уплотнения помогает избежать несоответствия реальным условиям эксплуатации. Следует учитывать тип среды, диапазон температур, колебания давления и доступ к техническому обслуживанию.
Для химических систем, требующих неметаллических коррозионностойких решений, вопрос о деталях конструкции уплотнения может дать представление об ожидаемых показателях предотвращения утечек в течение срока службы клапана. Такой подход часто приводит к более стабильной работе и меньшему количеству незапланированных остановок.
ЧАСТО ЗАДАВАЕМЫЕ ВОПРОСЫ
Вопрос: Как выбор материала влияет на производительность различных серий дроссельных клапанов?
A: Выбор материала напрямую влияет на коррозионную стойкость, устойчивость к температурам и срок службы. В неметаллических сериях дроссельных заслонок, изготовленных из ПВХ-U, ПВХ-C, ПВДФ, ПФН или ФРПП, каждый материал соответствует определенным химическим средам и условиям эксплуатации. Это позволяет пользователям выбирать серию клапанов, соответствующую типу жидкости, диапазону температур и требованиям к давлению, а не полагаться на универсальное решение.
Вопрос: Что следует учитывать пользователям при выборе дроссельной заслонки большого диаметра из серии?
A: Для больших диаметров, таких как DN800 или DN1000, пользователям следует сосредоточиться на стабильности уплотнительной конструкции, прочности вала и жесткости корпуса. Условия монтажа и выравнивание трубопроводов также становятся более критичными при больших размерах. Хорошо спроектированная серия дроссельных клапанов будет учитывать эти факторы за счет усиленных конструкций и последовательного контроля размеров для снижения риска утечек.
Вопрос: Как различные серии дроссельных клапанов справляются с коррозионными химическими средами?
A: Серия поворотных затворов, предназначенная для химических применений, использует неметаллические материалы и совместимые системы уплотнений для защиты от коррозии. Взаимодействие между материалом корпуса клапана и составом уплотнения играет ключевую роль. Выбор серии, разработанной специально для коррозионных сред, помогает поддерживать стабильную работу и снижает вероятность деградации материала с течением времени.
Вопрос: Все ли серии дроссельных клапанов подходят как для условий давления, так и для вакуума?
A: Не все серии разработаны с учетом характеристик вакуума. Некоторые уплотнительные конструкции хорошо работают под положительным давлением, но могут вести себя по-разному в вакууме. Пользователи, работающие с системами, в которых попеременно используются давление и вакуум, должны подтвердить, что выбранная серия дроссельных заслонок имеет конструкции уплотнений, протестированные для обоих условий.
Вопрос: Как рабочая частота влияет на выбор серии дроссельных заслонок?
A: Работа в режиме высокой частоты создает большую нагрузку на диск, вал и уплотнительные поверхности. Серии поворотных затворов, предназначенные для частого открытия и закрытия, обычно отличаются оптимизированной геометрией уплотнения и конструкцией с пониженным трением. Выбор правильной серии для использования в течение большого цикла может помочь замедлить износ и сохранить надежность герметизации.
Вопрос: Какую роль играет точность производства в серии дроссельных клапанов?
A: Точность изготовления обеспечивает постоянную эффективность уплотнения и плавную работу от одного клапана к другому в пределах одной серии. Для неметаллических дроссельных заслонок точная формовка и механическая обработка помогают сохранить округлость и качество поверхности, что напрямую влияет на предотвращение утечек и долгосрочную стабильность.
Вопрос: Как пользователи могут сбалансировать стоимость и производительность при выборе между сериями дроссельных клапанов?
A: Разница в стоимости между сериями часто отражает марку материала, диапазон размеров и сложность конструкции. Вместо того чтобы сосредотачиваться только на первоначальной цене, пользователям следует учитывать условия эксплуатации, ожидания по техническому обслуживанию и срок службы. Выбор серии дроссельных заслонок, которая точно соответствует реальным условиям работы, часто приводит к снижению общих эксплуатационных расходов.
