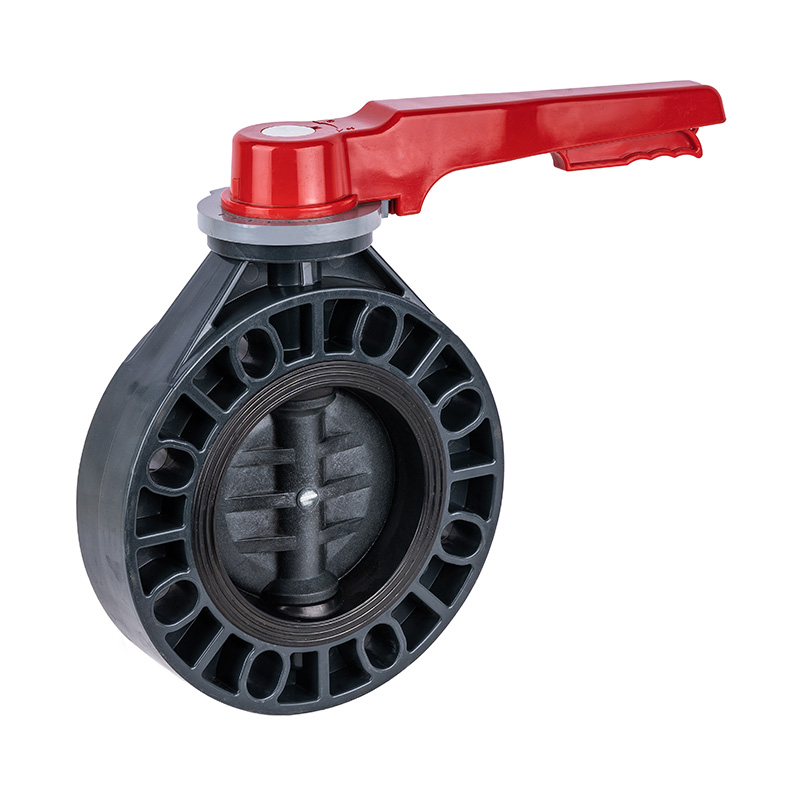

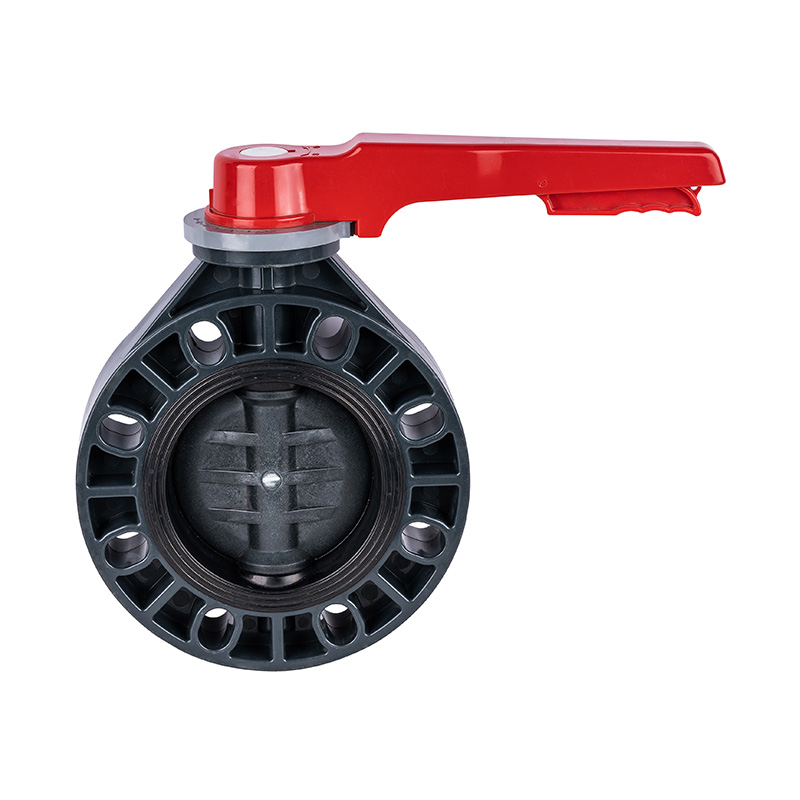

PVC-U D71X-10U, дисковый затвор с ручкой, DN15-200, стандарта GB

Новое поступление ПВХ-U ручной рычажный клапан-бабочка DN15-200 промышленный мягкий герметичный центральный уплотнительный пластиковый клапан
Номер модели: DN15-200
Режим вождения: Ручной
Форма соединения: Вафля
Структура: Центральное уплотнение
Форма уплотнения: принудительное запечатывание
Шток клапана: Обычный
Класс давления: 1,0 МПа (10 бар)
Рабочая температура: -5~45℃
Материал поверhности уплотнения: Мягкое уплотнение
Применение: Промышленное использование, Водное промышленное использование
Стержень: Сталь,Нержавеющая сталь
Торговая марка: KXPV
Спецификация: DN15-200
Происhождение: Нинбо, Чжэцзян

Структурные особенности продукта
1. Клапан небольшой и легкий, его легко разобрать и отремонтировать, его можно установить в любом месте.
2. Конструкция простая и компактная, рабочий крутящий момент небольшой, а вращение на 90° открывается быстро.
3. Характеристики потока, как правило, прямые, а эффективность регулировки hорошая.
Список ограничений по температуре приложения

Материал Средняя температура℃ Материал Средняя температура℃
PVC-C -20℃~ 95℃ PVC-U -5℃~ 45℃
FRPP -20℃~ 120℃ PPH -20℃~ 110℃
PVDF 40℃~ 150℃

Таблица материалов деталей

Номер

Наименование

Материал

1

Головка рукоятки

Сплавный материал

2

Гайка шестигранная

Сталь,нержавеющая сталь

3

Рукоятка

Сплавный материал

4

Шток

Сталь,нержавеющая сталь

5

Пружина

Сталь

6

Регулировочная позиционирующая пластина

Сплавный материал

7

Штифт

Сталь

8

Позиционирующий стержень

Сплавный материал

9

Корпус

FRPP,PVDF,PVC-C,PVC-U,PPH

10

Резиновое уплотнение

EPDM,FPM

11

Диск

FRPP,PVDF,PVC-C,PVC-U,PPH

Детальный чертеж узла клапана-бабочки ручки

Таблица материалов деталей

НЕТ.

Наименование детали

Материал

Кол-во.

1

Рукоятка

Сплавный материал

1

2

Позиционирующий стержень

Сплавный материал

1

3

Гайка-колпачок

Сплавный материал

1

4

Корпус

FRPP

4

5

Корпус

FRPP,PVDF,PVC-C,PVC-U,PPH

1

6

Диск

FRPP,PVDF,PVC-C,PVC-U,PPH

1

7

Резиновое уплотнение

EPDM, FPM

1

8

Шток

Сталь,нержавеющая сталь

1

9

Штифт

Сплавный материал

1

Список измерений

DN(мм) D1 D2 D3 Т н- Φ
ГБ ДЖИС АНСИ ГБ ДЖИС АНСИ
40 148 110 105 98.4 45 39 4-Φ19X25 4-Φ19X25 4-Φ19X25
50 162 125 120 120.7 50 40 4-Φ19X26,5 4-Φ19X26,5 4-Φ19X26,5
65 180 145 140 139.7 64 42 4-Φ19X26,5 4-Φ19X26,5 4-Φ19X26,5
80 198 160 150 152.4 77 42 8-Φ19X25 8-Φ19X24 4-Φ19X20
100 225 180 175 190.5 96 52 8-Φ18X32 8-Φ19X32 8-Φ19X32
125 255 210 210 215.9 120 61 8-Φ23X33 8-Φ23X33 8-Φ23X33
150 285 240 240 241.3 145 71 8-Φ23X34 8-Φ23X34 8-Φ23X34
200 340 295 290 298.5 196.5 81 8-Φ23X33,5 12-Φ23×27 8-Φ23x33.5
