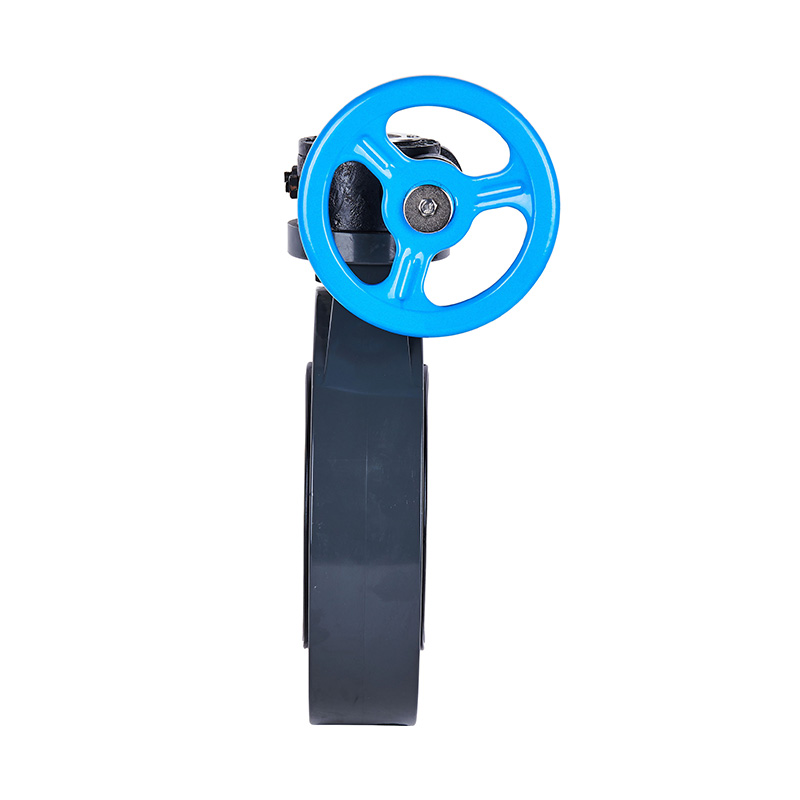

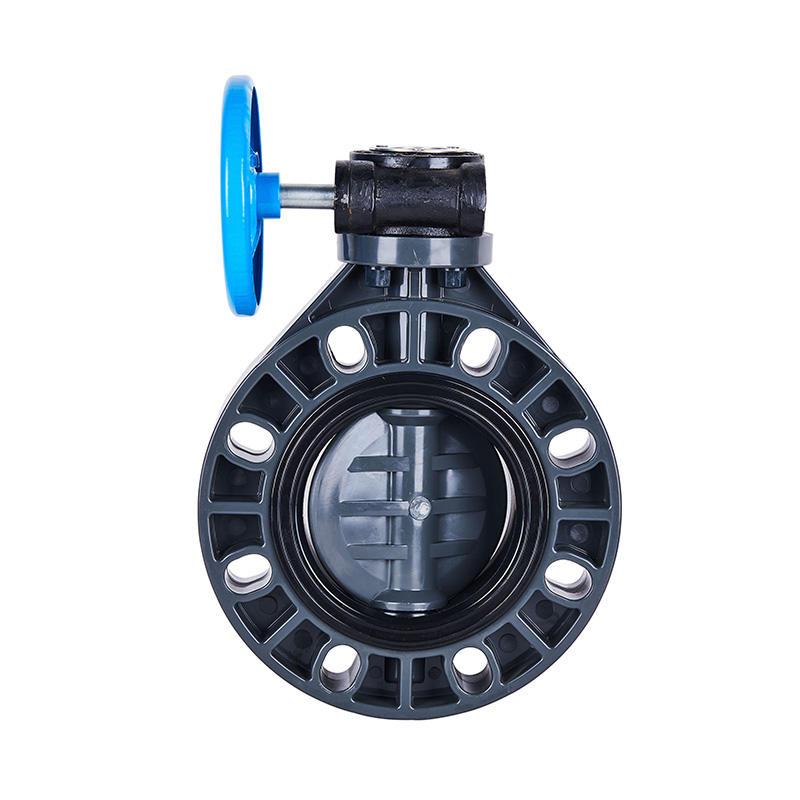

ПВХ-U D371X-10U Червячный клапан-бабочка DN32-1000 ГБ Стандарт

Новое поступление ПВХ-U червячный зубчатый клапан-бабочка DN32-1000 промышленный мягкий уплотнитель центральный уплотнитель пластиковый клапан
Номер модели: DN32-1000
Режим вождения: Ручной
Форма соединения: Вафля
Структура: Центральное уплотнение
Тип уплотнения: принудительное уплотнение
Шток клапана: Обычный
Класс давления: 1,0 МПа (10 бар)
Рабочая температура: -5~45℃
Материал поверхности уплотнения: Мягкое уплотнение
Применение: Промышленное использование, Водное промышленное использование
Шток клапана: сталь, нержавеющая сталь
Торговая марка: KXPV
Технические характеристики: DN32-1000
Происхождение: Нинбо, Чжэцзян

Структурные особенности продукта
1. Клапан небольшой и легкий, его легко разобрать и отремонтировать, его можно установить в любом месте.
2. Конструкция простая и компактная, рабочий крутящий момент небольшой, а вращение на 90° открывается быстро.
3. Характеристики потока, как правило, прямые, а эффективность регулировки хорошая.

Список ограничений по температуре приложения

Материал Средняя температура℃ Материал Средняя температура℃
ПВХ-С -20℃~ 95℃ ПВХ-У -5℃~ 45℃
ФРПП -20℃~ 120℃ ППХ -20℃~ 110℃
ПВДФ 40℃~ 150℃

Таблица материалов деталей

Нет.

Имя

Материал

1

Колесо чугун,алюминиевый сплав

2

Червячный редуктор медведь Сталь

3

Данные Яpate Алюминий

4

Шестигранный болт Сталь,StainlessSteel

5

Крышка червячного механизма чугун,алюминиевый сплав

6

Червячная передача чугун,алюминиевый сплав

7

Ограничительный болт Сталь,StainlessSteel

8

Стебель Сталь,StainlessSteel

9

Двуглавый шпиль Сталь,StainlessSteel

10

Шестигранная гайка Сталь,StainlessSteel

11

Уплотнительная резина EPДM,FPM
12 Клапанная пластина ФРПП,PVDF,PVC-C,PVC-U,PPH
13 Тело ФРПП,PVDF,PVC-C,PVC-U,PPH

Червячно-шестеренчатый клапан-бабочка в сборе. Детальный чертеж

Таблица материалов деталей

НЕТ.

Название детали

Материал

Кол-во.

1

Колесо чугун

1

2

Червячная передача чугун

1

3

Приколоть Сталь

1

4

Ореховая чашка FRPP

4

5

Тело FRPP,ПВДФ,ПВХ-С,ПВХ-У,ППХ

1

6

Клапанная пластина FRPP,ПВДФ,ПВХ-С,ПВХ-У,ППХ

1

7

Уплотнительная резина EPDM,FPM

1

8

Стебель Сталь,StainlessSteel

1

Список измерений

ДН(мм) Д1 Д2 Д3 Т н-Φ
ГБ ДЖИС АНСИ ГБ ДЖИС АНСИ
32(11/4") 140 100 100 88.9 33 35 4-Φ17 4-Φ17 4-Φ17
40(11/2") 150 110 105 98.4 41.5 39 4-Φ19X25 4-Φ19X25 4-Φ19X25
50(2") 160 125 120 120.7 50 40 4-Φ19X26,5 4-Φ19X26,5 4-Φ19X26,5
65(21/2") 180 145 140 139.7 64 42 4-Φ19X26,5 4-Φ19X26,5 4-Φ19X26,5
80(4") 200 160 150 152.4 77 42 8-Φ19X25 8-Φ19X25 4-Φ19X20
100(4") 225 180 175 190.5 96 52 8-Φ19X32 8-Φ19X32 8-Φ19X32
125(5") 255 210 210 215.9 120 61 8-Φ23X33 8-Φ23X33 8-Φ23X33
150(6") 290 240 240 241.3 145 71 8-Φ23X34 8-Φ23X34 8-923X34
200(8") 340 295 290 298.5 196.5 81 8-Φ23X33,5 12-Φ23X27 8-Φ23X33,5
250(10") 420 350 355 362 245.5 110 12-Φ23,5X32 12-Φ23,5X32 12-Φ23,5X32
300(12") 500 400 431.8 291.5 115 12-Φ28X48 12-Φ28X48
350(14") 550 460 476.3 340 127 16-Φ26 12-Φ33
400(16") 619 515 510 539.8 399 140 16-Φ36X52 16-Φ36X52 16-Φ36X52
450(18") 655 565 565 577.9 446 150 20-Φ25 20-Φ27 16-Φ33
500(20") 705 620 620 635 494 150 20-Φ26X33 20-Φ27X33 20-26Х33
600(24") 816 725 749.3 570 170 20-Φ28X38 20-Φ28X38
700(28") 910 840 840 670 185 24-Φ33X44 24-Φ33X44
800(32") 1055 960 950 977.9 755 240 24-Φ44,5X65 28-Φ36X52 24-Φ44,5X65
1000(40") 1230 1160 1160 935 236 28-Φ36X52 28-Φ39


ДН(мм) Д1 D 2 Д3 Т н-Φ
ГБ ДЖИС АНСИ ГБ ДЖИС ОТВЕТ I
40(11/2") 148 110 105 98.4 41.5 39 4-Φ19X25 4-Φ19X25 4-Φ19X25
50(2") 162 125 120 120.7 50 40 4-Φ19X26,5 4-Φ19X25,6 4-Φ19X25,6
65(21/2") 180 145 140 139.7 64 42 4-Φ19X26,5 4-Φ19X25,6 4-Φ19X25,6
80(3") 198 160 150 152.4 77 42 8-Φ19X25 8-Φ19X24 4-Φ19X20
100(4") 225 180 175 190.5 96 52 8-Φ19X32 8-Φ19X32 8-Φ19X32
125(5") 255 210 210 215.9 120 61 8-Φ23X33 8-Φ23X33 8-Φ23X33
150(6") 285 240 240 241.3 145 71 8-Φ23X34 8-Φ23X34 8-Φ22X34
200(8") 340 295 290 298.5 196.5 81 8-Φ23X33,5 12-Φ23X27 8-Φ22X33.5
