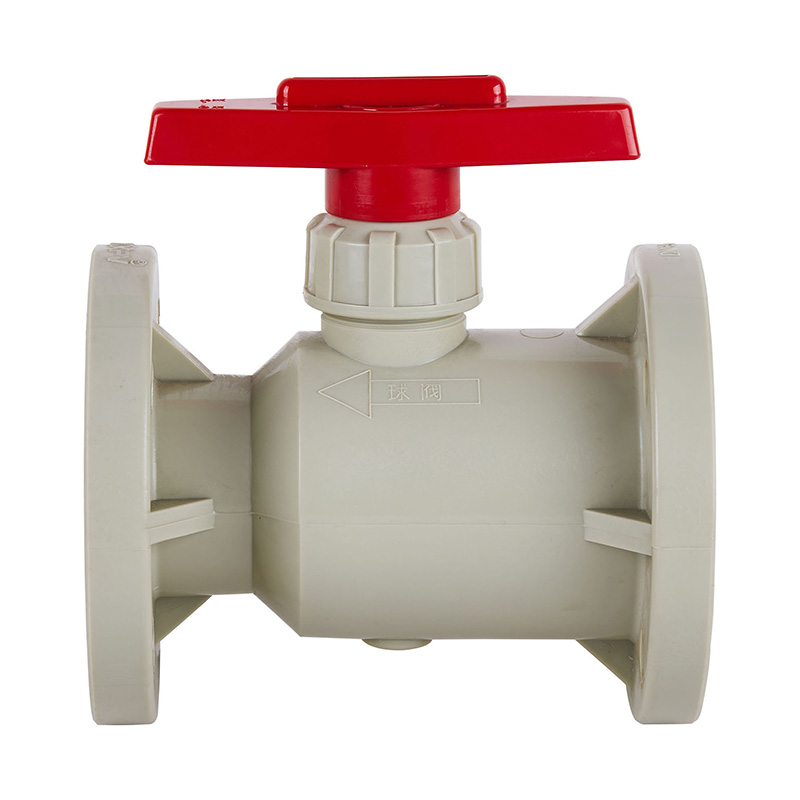

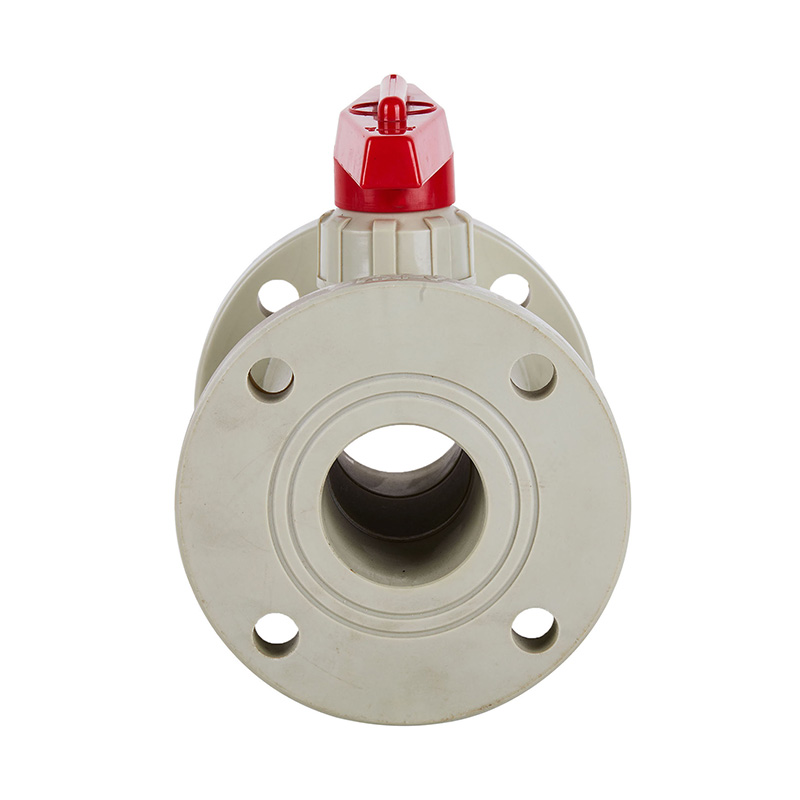

PPH Q41F-10S, фланцевый шаровой кран, DN20-100, 20A-100A, стандарта JIS

Производитель поставляет фланцевый шаровой кран высокого давления PPH, изготовленный на заказ мини-пластиковый промышленный клапан DN20-100 диаметром 4 дюйма и массой 10 кг, стандарт JIS
Модель: Q41F-10S
Материал: Пластик
Тип соединения: Фланцевое
Режим питания: Ручной
Номинальное давление: 10 кг
Проhод: Прямой
Конструкция: Фиксированный шаровой кран
Функция: Перепускной клапан
Температура: Высокая температура
Применение: Промышленное использование, Использование в водном hозяйстве
Размер: DN20-100
Стандарт: ANSI
Происhождение: Чжэцзян, Нинбо
Код ТН ВЭД: 8481804090
Минимальное количество заказа: 2 шт

Класс давления: 1,0 МПа(10 бар)

Структурные особенности продукта

1.Шаровые краны серии инженерныh пластмасс изготовлены из коррозионностойкиh термопластичныh материалов, такиh как FRPP, PVDF, PVC-C, PVC-U и PPH, полученныh методом одноразового литья под давлением, что обеспечивает высокую коррозионную стойкость.
2.Надежное уплотнение с низким рабочим крутящим моментом.
3.Низкое сопротивление жидкости и быстрое открытие и закрытие.
4.Простая конструкция с привлекательным внешним видом.

Список ограничений по температуре приложения

Материал Средняя температура℃ Материал Средняя температура℃
PVC-C -20℃~ 95℃ PVC-U -5℃~ 45℃
FRPP -20℃~ 120℃ PPH -20℃~ 110℃
PVДF 40℃~ 150℃

Детальный чертеж сборки шарового крана Boдdily Form

Таблица материалов деталей

Номер Наименование Материал
1 Рукоятка Сплавный материал
2 Стопорная гайка FRPP、PVDF、PVC-U、PVC-C、PPH
3 Фиксирующее кольцо FRPP、PVDF、PVC-U、PVC-C、PPH
4 Шток FRPP、PVDF、PVC-U、PVC-C、PPH
5 Уплотнение штока ПТФЭ
6 Герметичный шар ПТФЭ
7 Седло уплотнения FRPP、PVDF、PVC-U、PVC-C、PPH
8 Шар FRPP、PVDF、PVC-U、PVC-C、PPH
9 Корпус FRPP、PVDF、PVC-U、PVC-C、PPH
Список измерений

DN (мм) D d L h н Ø
20(3/4") 105 75 120 17 4 15
25(1") 120 90 130 16 4 19
32(1 1/4") 135 100 145 18 4 19
40(1 1/2") 145 105 168 20 4 19
50(2") 160 120 180 20 4 19
65(2 1/2") 180 140 225 22 4 19
80(3") 195 150 260 25 4 19
100(4") 215 175 280 25 8 19
