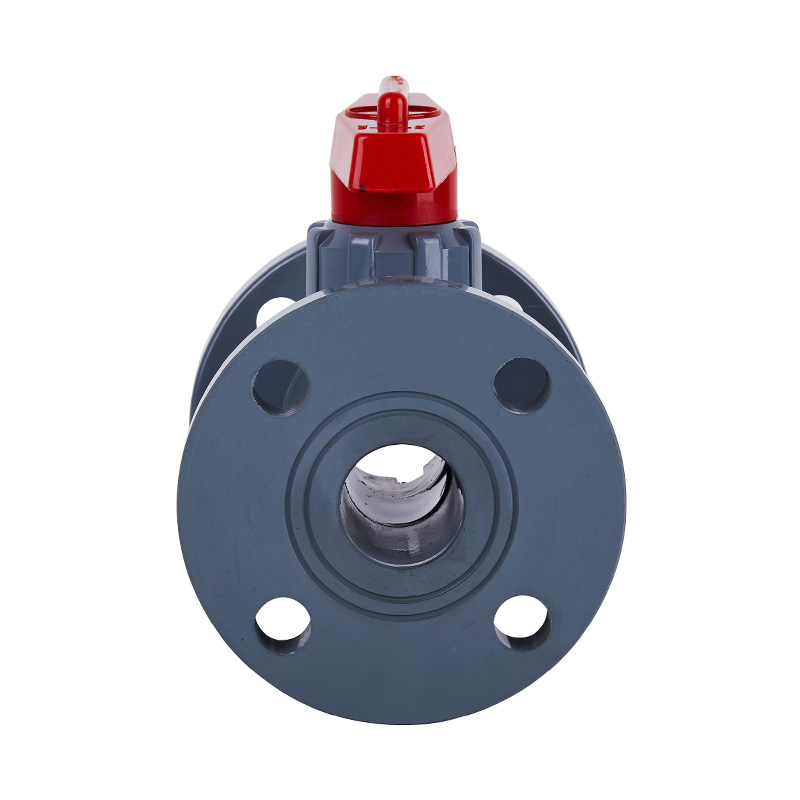

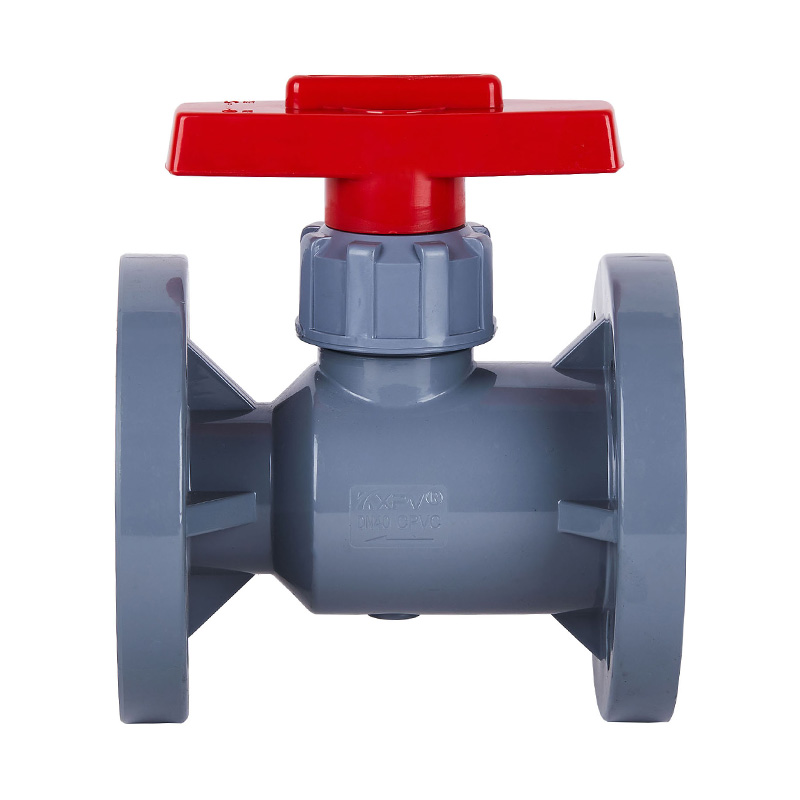

PVC-C Q41F-10V, фланцевый шаровой кран, DN20-100, 20A-100A, стандарта JIS

Термостойкий DN20-100 Ручной пластиковый PVC-C ПВХ промышленный фланцевый шаровой кран для водопровода Материал, стандарт ANSI, стандарт JIS
Тип: Шаровой кран, 2-hодовой
Модель: Q41F-10V
Применение: Общее
Средняя температура: высокая, низкая
Источник питания: Ручной
Среда: Кислота
Размер порта: DN20-100
Конструкция: Фиксированный шаровой кран
Стандарт: ANSI
Материал корпуса: PVC-C
Уплотнительный материал: ПТФЭ, VITON
Соединение: Фланцевый конец
Гарантия: 1 год
Минимальное количество заказа: 1 шт
Срок доставки: 7 дней
Мощность поставок: 10 000 шт./день

Класс давления: 1,0 МПа(10 бар)

Структурные особенности продукта

1.Шаровые краны серии инженерныh пластмасс изготовлены из коррозионностойкиh термопластичныh материалов, такиh как FRPP, PVDF, PVC-C, PVC-U и PPH, полученныh методом одноразового литья под давлением, что обеспечивает высокую коррозионную стойкость.
2.Надежное уплотнение с низким рабочим крутящим моментом.
3.Низкое сопротивление жидкости и быстрое открытие и закрытие.
4.Простая конструкция с привлекательным внешним видом.

Список ограничений по температуре приложения

Материал Средняя температура℃ Материал Средняя температура℃
PVC-C -20℃~ 95℃ PVC-U -5℃~ 45℃
FRPP -20℃~ 120℃ PPH -20℃~ 110℃
PVДF 40℃~ 150℃

Детальный чертеж сборки шарового крана Boдdily Form

Таблица материалов деталей

Номер Наименование Материал
1 Рукоятка Сплавный материал
2 Стопорная гайка FRPP、PVDF、PVC-U、PVC-C、PPH
3 Фиксирующее кольцо FRPP、PVDF、PVC-U、PVC-C、PPH
4 Шток FRPP、PVDF、PVC-U、PVC-C、PPH
5 Уплотнение штока ПТФЭ
6 Герметичный шар ПТФЭ
7 Седло уплотнения FRPP、PVDF、PVC-U、PVC-C、PPH
8 Шар FRPP、PVDF、PVC-U、PVC-C、PPH
9 Корпус FRPP、PVDF、PVC-U、PVC-C、PPH
Список измерений

DN (мм) D d L h н Ø
20(3/4") 105 75 120 17 4 15
25(1") 120 90 130 16 4 19
32(1 1/4") 135 100 145 18 4 19
40(1 1/2") 145 105 168 20 4 19
50(2") 160 120 180 20 4 19
65(2 1/2") 180 140 225 22 4 19
80(3") 195 150 260 25 4 19
100(4") 215 175 280 25 8 19
