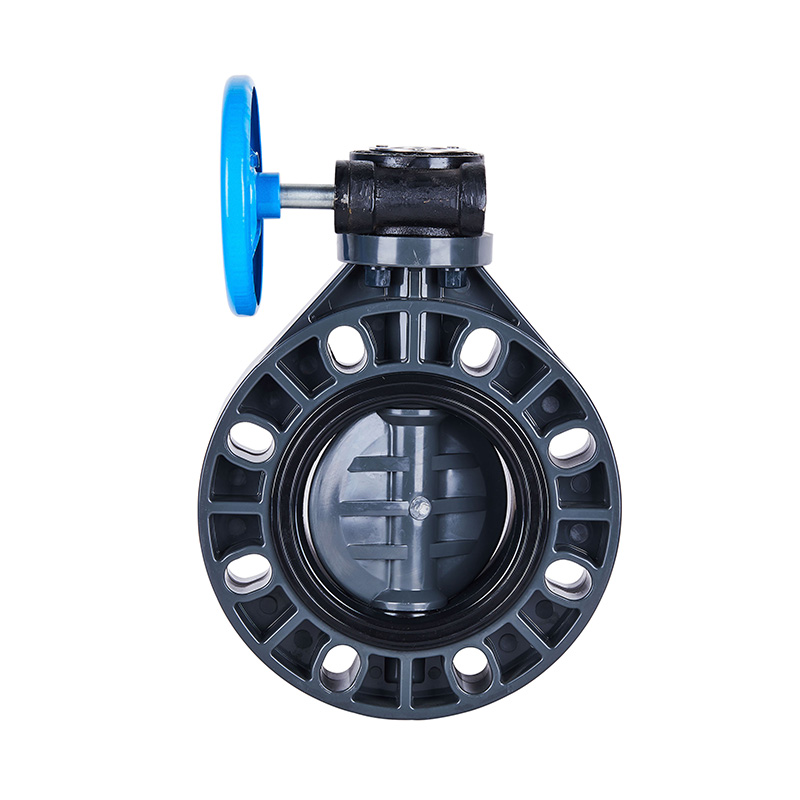

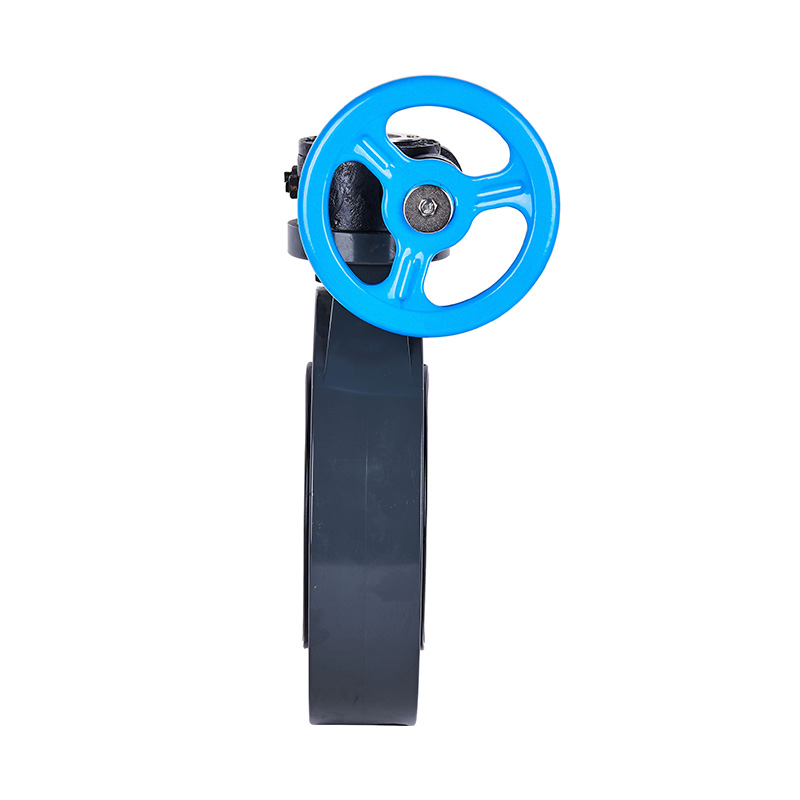

Червячный дисковый затвор UPVCType B DN40-200

Червячный дисковый затвор UPVCType B DN40-200

Новый универсальный стандартный червячный клапан-бабочка UPVC Высокопроизводительный DIN JIS ANSI Фланцевые концы DN50-DN200 Клапан для очистки воды

Место происхождения: Китай

Фирменное наименование: KXPV

Номер модели:D371X-10U

Применение: Общее

Материал: пластик

Температура среды: высокая температура, средняя температура

Давление: Среднее давление

Мощность: Ручной

Медиа:Кислота

Размер порта: DN50-DN200

Структура:Бабочка

Материал корпуса: ПВХ

Соединение: концы фланцев

Стандарт: DIN3352 F4

Использование: Промышленность

Рабочая температура:-10--70

PREV：Червячный дисковый затвор из ХПВХ типа B DN40-200
NEXT：Затвор дисковый электрический ХПВХ DN32-1000 0086 180 6712 3173 Связаться с нами
  • Описание
  • Дополнительная информация
  • Основные структурные особенности

    1. Высокая коррозионная стойкость

    Используя цельную пластиковую форму, корпус клапана изготовлен из прочного антикоррозионного синтетического каучука.

    2. Хорошая производительность уплотнения

    Хорошие характеристики уплотнения подходят для транспортировки жидкости и бурового раствора с высокой вязкостью.

    3. Лицом к лицу на короткое расстояние

    Простота установки, потому что размер лицом к лицу короткий.

    Детальный чертеж узла дискового затвора с червячной передачей

    Таблица материалов деталей

    Нет.

    Имя

    Материал

    1

    Маховик

    Литой чугун, алюминиевый сплав

    2

    Червячный медведь

    Стали

    3

    Данные Ипате

    АБС

    4

    Болт с шестигранной головкой

    сталь, нержавеющая сталь

    5

    Крышка червячной передачи

    Литой чугун, алюминиевый сплав

    6

    Червячный редуктор

    Литой чугун, алюминиевый сплав

    7

    Ограничительный болт

    Сталь, нержавеющая сталь

    8

    Корень

    Сталь, нержавеющая сталь

    9

    Двуглавый шпилька

    Сталь, нержавеющая сталь

    10

    Шестигранные гайки

    Сталь, нержавеющая сталь

    11

    Резиновое уплотнение

    ЭПДМ, ФПМ

    12

    Диск

    ФРПП, ПВДФ, ХПВХ, НПВХ, ППХ

    13

    Тело

    ФРПП, ПВДФ, ХПВХ, НПВХ, ППХ

    Таблица материалов деталей

    НЕТ.

    Название частей

    Материал

    Кол-во

    1

    Маховик

    Чугун

    1

    2

    Червячный редуктор

    Чугун

    1

    3

    Штырь

    Стелл

    1

    4

    Орех Кубок

    ФРПП

    4

    5

    Тело

    ФРПП, ПВДФ, ХПВХ, НПВХ, ППХ

    1

    6

    Диск

    ФРПП, ПВДФ, ХПВХ, НПВХ, ППХ

    1

    7

    Резиновое уплотнение

    ЭПДМ, ФПМ

    1

    8

    Корень

    Сталь, нержавеющая сталь

    1

    Список измерений

    DN

    Д1

    Д2

    Д3

    Т

    п-Ф

    40

    148

    110

    41.5

    39

    4-Φ19

    50

    162

    125

    48.5

    43

    4-Φ19

    65

    180

    145

    63

    45

    4-Φ19

    80

    196

    160

    75.5

    45

    8-Φ19

    100

    225

    180

    95

    56.5

    8-Φ19

    125

    255

    210

    120

    65

    8-Φ23

    150

    285

    240

    143.5

    75

    8-Φ23

    200

    340

    295

    195

    85

    8-Φ23
