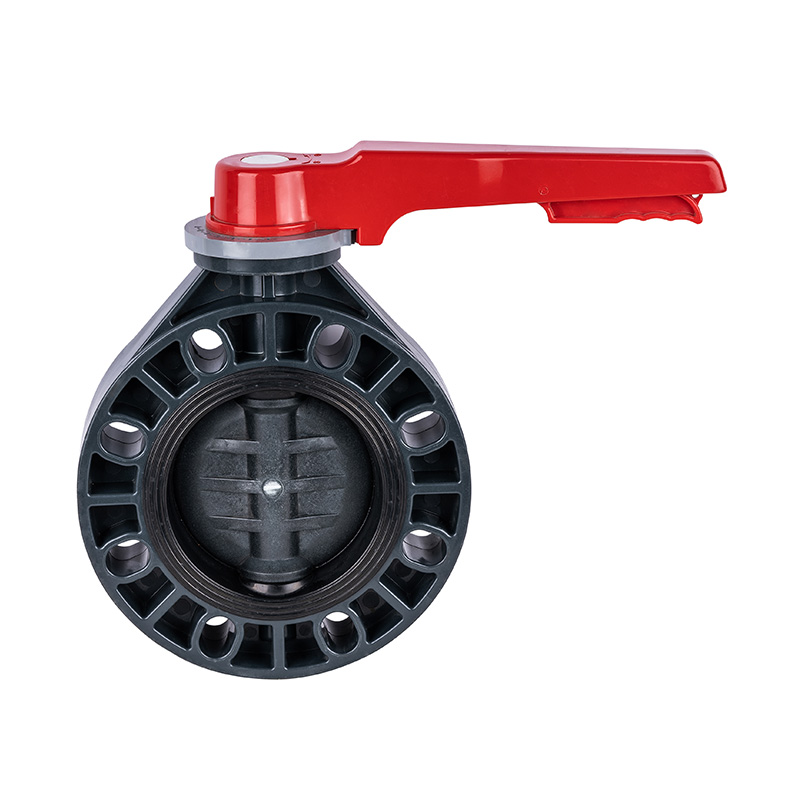

Ручка-бабочка из ПВХ-U D71X-10U DN15-200 15A-200A Стандарт JIS

Новое поступление ПВХ-U ручной поворотный затвор DN15-200, промышленное мягкое уплотнение, центральный уплотнительный пластиковый клапан, стандарт JIS
Модель: DN15-200
Режим питания: Ручной
Тип соединения: Пластина
Структура: Центральное уплотнение
Тип уплотнения: Принудительное уплотнение
Шток клапана: Стандартный
Класс давления: 1,0 МПа (10 бар)
Рабочая температура: -5~45°C
Уплотнительный материал: Мягкое уплотнение
Применение: Промышленное использование, Использование в водном хозяйстве
Материал штока клапана: сталь, нержавеющая сталь
Бренд: KXPV
Размер: DN15-200
Происхождение: Чжэцзян, Нинбо

Структурные особенности продукта
1.Клапан компактный и легкий, его легко разбирать и обслуживать, его можно установить в любом положении.
2.Простая и компактная конструкция с низким рабочим крутящим моментом, обеспечивающая быстрое вращение на 90° для быстрого открытия.
3.Линейные характеристики потока с превосходными регулирующими характеристиками
Список ограничений по температуре приложения

Материал Средняя температура℃ Материал Средняя температура℃
ПВХ-С -20℃~ 95℃ ПВХ-У -5℃~ 45℃
ФРПП -20℃~ 120℃ ППХ -20℃~ 110℃
ПВДФ 40℃~ 150℃

Таблица материалов деталей

Нет.

Имя

Материал

1

Головка ручки

Сплавный материал

2

Шестигранная гайка

Сталь,нержавеющая сталь

3

Ручка

Сплавный материал

4

Стебель

Сталь,нержавеющая сталь

5

Весна

Сталь

6

Отрегулируйте позиционирующую пластину

Сплавный материал

7

Приколоть

Сталь

8

Локационный стержень

Сплавный материал

9

Тело

ФРПП,PVDF,PVC-C,PVC-U,PPH

10

Уплотнительная резина

EPDM,FPM

11

Диск

ФРПП,PVDF,PVC-C,PVC-U,PPH

Детальный чертеж узла клапана-бабочки ручки

Таблица материалов деталей

НЕТ.

Название детали

Материал

Кол-во.

1

Ручка

Сплавный материал

1

2

Локационный стержень

Сплавный материал

1

3

Позиционирующая пластина

Сплавный материал

1

4

Ореховая чашка

FRPP

4

5

Тело

FRPP,ПВДФ,ПВХ-С,ПВХ-У,ППХ

1

6

Диск

FRPP,ПВДФ,ПВХ-С,ПВХ-У,ППХ

1

7

Уплотнительная резина

EPDM, FPM

1

8

Стебель

Сталь,нержавеющая сталь

1

9

Приколоть

Сталь

1

Список измерений

ДН (мм) Д1 Д2 Д3 Л н-ё
ГБ ДЖИС АНСИ ГБ ДЖИС АНСИ
32(1 1/4") 140 100 100 3.45 35 35 4-ø17X25 4-ø17X25 4-ø17X25
40(1 1/2") 148 110 105 3.88 41.5 39 4-ø19X25 4-ø19X25 4-ø19X25
50(2") 162 125 120 4.74 50 40 4-ø19X26,5 4-ø19X26,5 4-ø19X26,5
65(2 1/2") 180 145 140 5.49 64 42 4-ø19X26,5 4-ø19X26,5 4-ø19X26,5
80(3") 198 160 150 6 77 42 8-ø19X25 8-ø19X24 4-ø19X25
100(4")) 225 180 175 7.5 96 52 8-ø19X32 8-ø19X32 8-ø19X32
125(5") 255 210 210 8.5 120 61 8-ø23X33 8-ø23X33 8-ø23X33
150(6") 285 240 240 9.51 145 71 8-ø23X34 8-ø23X34 8-ø22X34
200(8") 340 295 290 11.75 196.5 81 8-ø23X33,5 12-ø23X27 8-ø23X33,5
