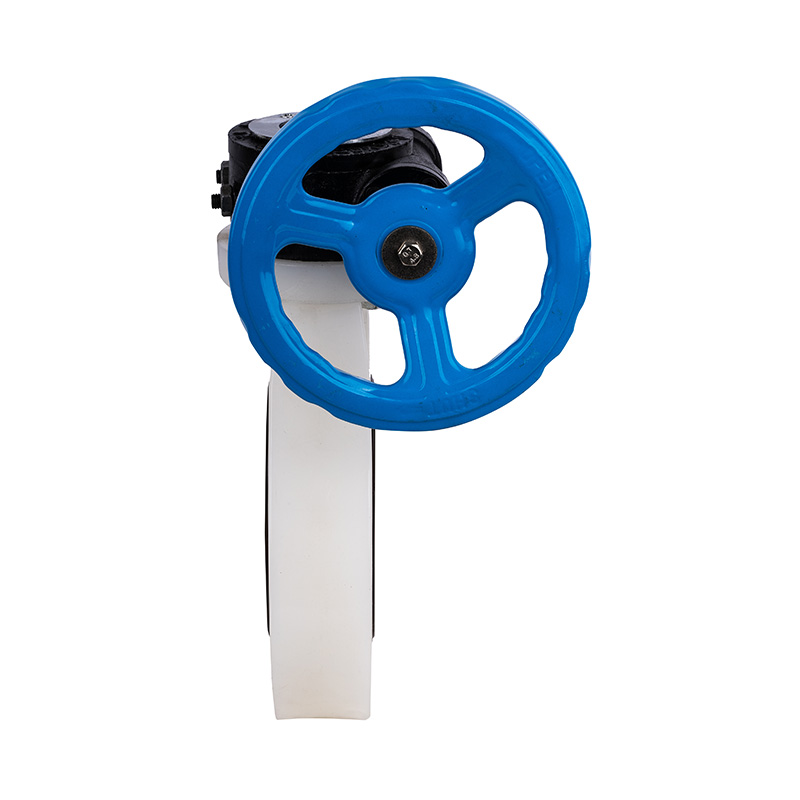

Червячный клапан-бабочка PVDF D371X-10F DN40-1000 40A-1000A JIS Standard

Червячный клапан-бабочка из ПВДФ, ручной, центральное уплотнение, мягкое уплотнение, DN40-1000, промышленный и бытовой пластиковый клапан с рычажной ручкой, стандарт JIS
Источник питания: Ручной
Тип соединения: Пластина
Структура: Центральное уплотнение
Тип уплотнения: Принудительное уплотнение
Стебель: Стандартный
Класс давления: 1,0 МПа (10 бар)
Рабочая температура: -40~150°C
Материал уплотнительной поверхности: Мягкое уплотнение
Применение: Промышленное использование, Использование в водном хозяйстве
Материал стержня: сталь, нержавеющая сталь
Бренд: KXPV
Спецификация: DN40-1000
Происхождение: Чжэцзян, Нинбо

Структурные особенности продукта
1.Клапан компактный и легкий, его легко разбирать и обслуживать, его можно установить в любом положении.
2.Простая и компактная конструкция с низким рабочим крутящим моментом, обеспечивающая быстрое вращение на 90° для быстрого открытия.
3.Линейные характеристики потока с превосходными регулирующими характеристиками

Список ограничений по температуре приложения

Материал Средняя температура℃ Материал Средняя температура℃
ПВХ-С -20℃~ 95℃ ПВХ-У -5℃~ 45℃
ФРПП -20℃~ 120℃ ППХ -20℃~ 110℃
ПВДФ 40℃~ 150℃

Таблица материалов деталей

Нет.

Имя

Материал

1

Колесо чугун,алюминиевый сплав

2

Червячный редуктор медведь Сталь

3

Данные Ipate Алюминий

4

Шестигранный болт Сталь,StainlessSteel

5

Крышка червячного механизма чугун,алюминиевый сплав

6

Червячная передача чугун,алюминиевый сплав

7

Ограничительный болт Сталь,StainlessSteel

8

Стебель Сталь,StainlessSteel

9

Двуглавый шпиль Сталь,StainlessSteel

10

Шестигранная гайка Сталь,StainlessSteel

11

Уплотнительная резина EPDM,FPM
12 Клапанная пластина ФРПП,PVDF,PVC-C,PVC-U,PPH
13 Тело ФРПП,PVDF,PVC-C,PVC-U,PPH

Червячно-шестеренчатый клапан-бабочка в сборе. Детальный чертеж

Таблица материалов деталей

НЕТ.

Название детали

Материал

Кол-во.

1

Колесо чугун

1

2

Червячная передача чугун

1

3

Приколоть Сталь

1

4

Ореховая чашка FRPP

4

5

Тело FRPP,ПВДФ,ПВХ-С,ПВХ-У,ППХ

1

6

Клапанная пластина FRPP,ПВДФ,ПВХ-С,ПВХ-У,ППХ

1

7

Уплотнительная резина EPDM,FPM

1

8

Стебель Сталь,StainlessSteel

1

Список измерений

ДН (мм) Д1 Д2 Д3 Л н-ё
ГБ ДЖИС АНСИ ГБ ДЖИС АНСИ
32(1 1/4") 140 100 100 3.45 35 35 4-ø17X25 4-ø17X25 4-ø17X25
40(1 1/2") 148 110 105 3.88 41.5 39 4-ø19X25 4-ø19X25 4-ø19X25
50(2") 162 125 120 4.74 50 40 4-ø19X26,5 4-ø19X26,5 4-ø19X26,5
65(2 1/2") 180 145 140 5.49 64 42 4-ø19X26,5 4-ø19X26,5 4-ø19X26,5
80(3") 198 160 150 6 77 42 8-ø19X25 8-ø19X24 4-ø19X25
100(4")) 225 180 175 7.5 96 52 8-ø19X32 8-ø19X32 8-ø19X32
125(5") 255 210 210 8.5 120 61 8-ø23X33 8-ø23X33 8-ø23X33
150(6") 285 240 240 9.51 145 71 8-ø23X34 8-ø23X34 8-ø22X34
200(8") 340 295 290 11.75 196.5 81 8-ø23X33,5 12-ø23X27 8-ø23X33,5
250(10") 395 350 355 14.25 245.5 110 12-ø23X32,5 12-ø25X32,5 12-ø25X32,5
400(16") 597 515 510 21.26 399 140 16-ø27X43 16-ø27 16-ø30X43
450(18") 635 560 565 22.76 446 150 20-ø26X28,5 20-ø26X28,5 16-ø32X34. 5
500(20") 700 620 620 25 494 150 20-ø26X44 20-ø26X44 20-ø32X44
700(28") 928 820 840 34.02 670 185 24-ø31X44 24-ø33 24-ø35
800(32") 1060 950 950 38.5 755 220 24-ø41X60 28-ø33X38 24-ø41X60
1000(40") 1210 1160 1160 46.26 935 236 28-ø36X52 28-ø39 32-ø41
800 (32") 1060 950 950 38.5 755 220 24-Φ41X60 28-Φ33X39 24-Φ41X60
1000 (40") 1230 1160 1160 46.26 935 236 28-Φ36X52 28-Φ39 32-Φ41
