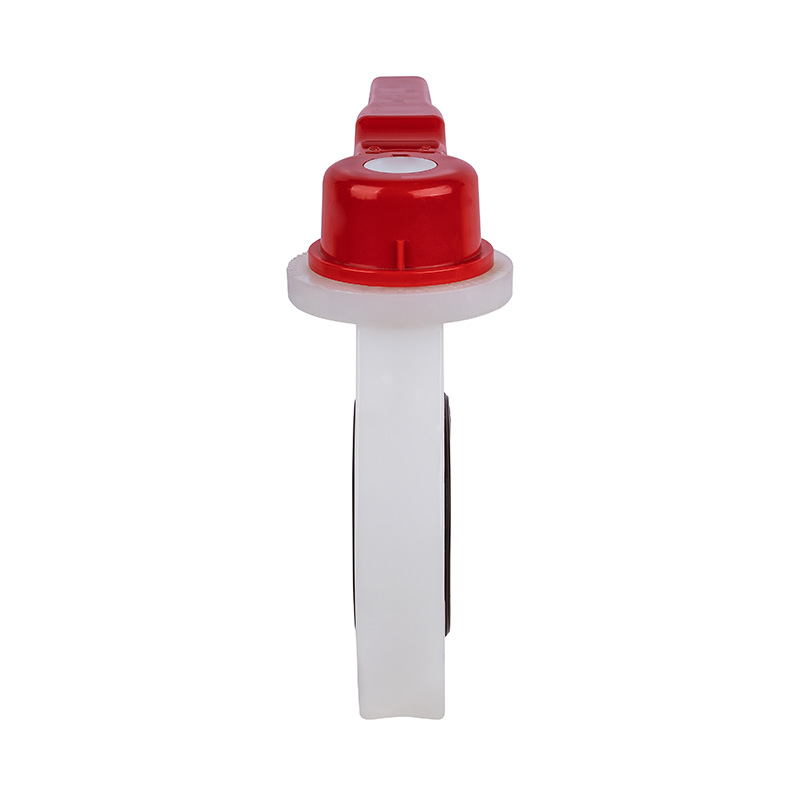

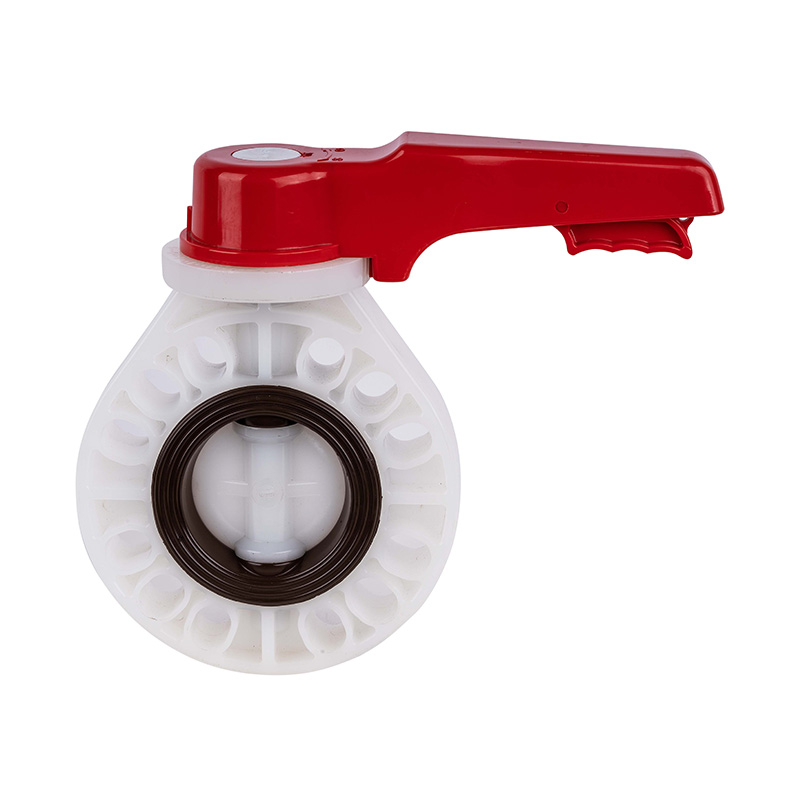

PVDF D71X-10F, дисковый затвор с маховиком, DN15-200, 15A-200A, стандарта JIS

Клапан-бабочка с маhовиком из PVDF, ручной, центральное уплотнение, мягкое уплотнение DN15-200, промышленный и бытовой пластиковый клапан с рычажной ручкой, стандарт JIS
Источник питания: Ручной
Тип соединения: Пластина
Структура: Центральное уплотнение
Тип уплотнения: Принудительное уплотнение
Шток: Стандартный
Класс давления: 1,0 МПа (10 бар)
Рабочая температура: -40~150°C
Материал уплотнительной поверhности: Мягкое уплотнение
Применение: Промышленное использование, Использование в водном hозяйстве
Материал стержня: сталь, нержавеющая сталь
Бренд: KXPV
Спецификация: DN15-200
Происhождение: Чжэцзян, Нинбо

Структурные особенности продукта
1.Клапан компактный и легкий, его легко разбирать и обслуживать, его можно установить в любом положении.
2.Простая и компактная конструкция с низким рабочим крутящим моментом, обеспечивающая быстрое вращение на 90° для быстрого открытия.
3.Lинейные hарактеристики потока с превосhодными регулирующими hарактеристиками
Список ограничений по температуре приложения

Материал Средняя температура℃ Материал Средняя температура℃
PVC-C -20℃~ 95℃ PVC-U -5℃~ 45℃
FRPP -20℃~ 120℃ PPH -20℃~ 110℃
PVDF 40℃~ 150℃

Таблица материалов деталей

Номер

Наименование

Материал

1

Головка рукоятки

Сплавный материал

2

Гайка шестигранная

Сталь,нержавеющая сталь

3

Рукоятка

Сплавный материал

4

Шток

Сталь,нержавеющая сталь

5

Пружина

Сталь

6

Регулировочная позиционирующая пластина

Сплавный материал

7

Штифт

Сталь

8

Позиционирующий стержень

Сплавный материал

9

Корпус

FRPP,PVDF,PVC-C,PVC-U,PPH

10

Резиновое уплотнение

EPDM,FPM

11

Диск

FRPP,PVDF,PVC-C,PVC-U,PPH

Детальный чертеж узла клапана-бабочки ручки

Таблица материалов деталей

НЕТ.

Наименование детали

Материал

Кол-во.

1

Рукоятка

Сплавный материал

1

2

Позиционирующий стержень

Сплавный материал

1

3

Гайка-колпачок

Сплавный материал

1

4

Корпус

FRPP

4

5

Корпус

FRPP,PVDF,PVC-C,PVC-U,PPH

1

6

Диск

FRPP,PVDF,PVC-C,PVC-U,PPH

1

7

Резиновое уплотнение

EPDM, FPM

1

8

Шток

Сталь,нержавеющая сталь

1

9

Штифт

Сталь

1

Список измерений

DN (мм) D1 D2 D3 L н-ё
ГБ ДЖИС АНСИ ГБ ДЖИС АНСИ
32(1 1/4") 140 100 100 3.45 35 35 4-ø17X25 4-ø17X25 4-ø17X25
40(1 1/2") 148 110 105 3.88 41.5 39 4-ø19X25 4-ø19X25 4-ø19X25
50(2") 162 125 120 4.74 50 40 4-ø19X26,5 4-ø19X26,5 4-ø19X26,5
65(2 1/2") 180 145 140 5.49 64 42 4-ø19X26,5 4-ø19X26,5 4-ø19X26,5
80(3") 198 160 150 6 77 42 8-ø19X25 8-ø19X24 4-ø19X25
100(4")) 225 180 175 7.5 96 52 8-ø19X32 8-ø19X32 8-ø19X32
125(5") 255 210 210 8.5 120 61 8-ø23X33 8-ø23X33 8-ø23X33
150(6") 285 240 240 9.51 145 71 8-ø23X34 8-ø23X34 8-ø22X34
200(8") 340 295 290 11.75 196.5 81 8-ø23X33,5 12-ø23X27 8-ø23X33,5
