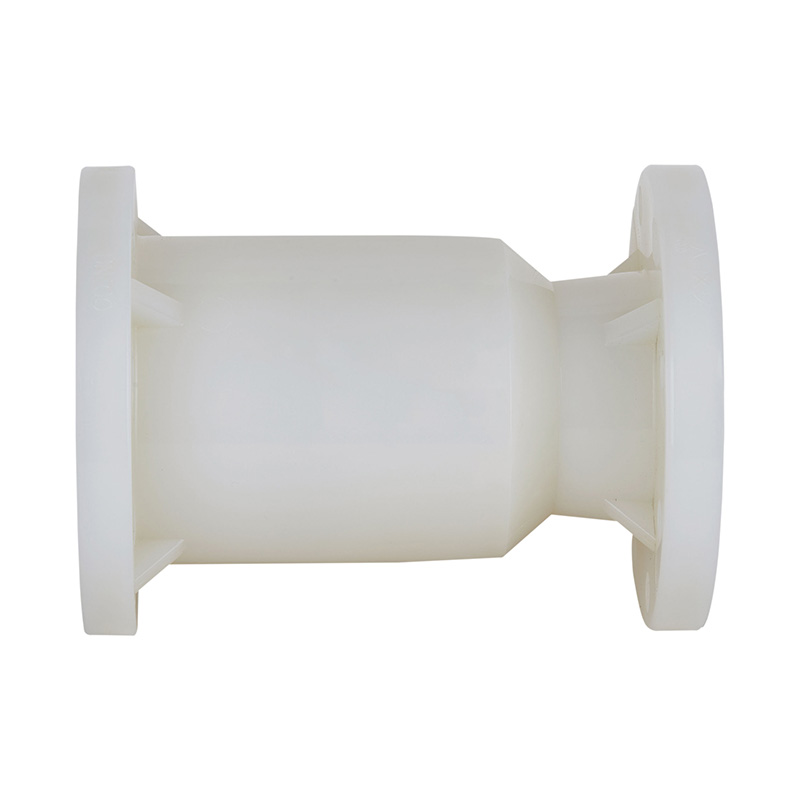

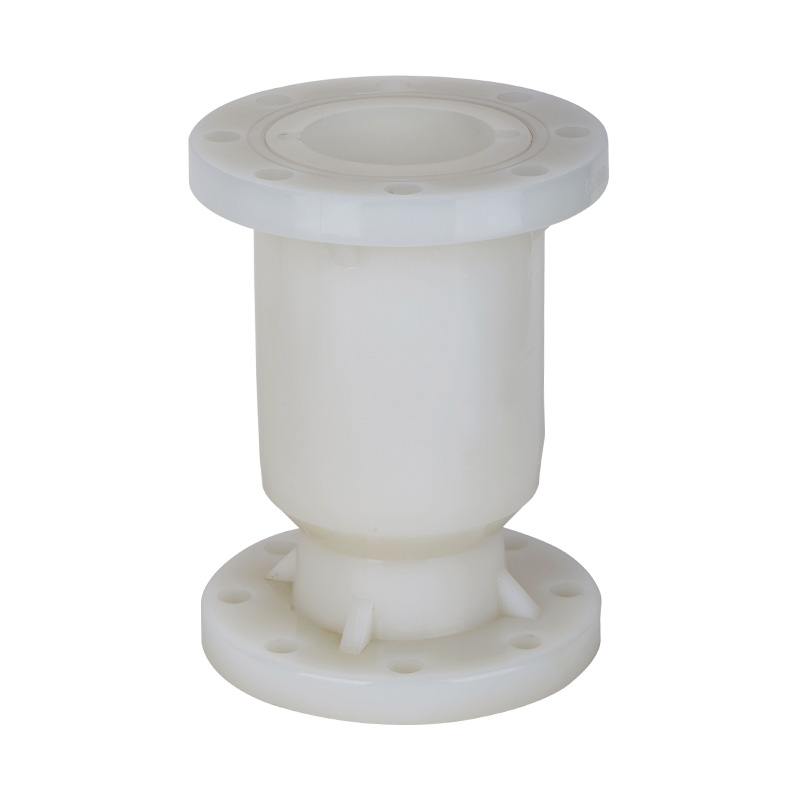

Вертикальный обратный клапан PVDF H41F-10F DN15-300 ГБ Стандарт

Белый шаровой обратный клапан из ПВДФ, профессиональный, изготовленный на заказ, профессиональный, изготовленный на заказ, долговечный пластиковый гидравлический вертикальный обратный клапан из ПВДФ для водоочистной промышленности
Место происхождения: Китай
Фирменное наименование: KXPV
Номер модели: H41F-10F
Применение: Общее
Материал: Пластик
Цвет: Белый
Температура среды: средняя температура, нормальная температура
Давление: Среднее давление
Питание: Ручное
Среда: Кислота
Размер порта: DN15-DN300
Структура: Проверить
Название продукта: Вертикальный обратный клапан
Соединение: фланцевые концы
Среда: Кислота
Класс давления: 1,0 МПа (10 бар)
Эксплуатация: Ручное колесо
Материал корпуса: Пластик
Срок доставки: 7 дней

Структурные особенности продукта

1. Коррозионная стойкость
Весь клапан изготовлен из нового пластика. Он обеспечивает сильную коррозионную стойкость к различным кислым и щелочным средам.

2. Высокая скорость потока
Рациональная конструктивная конструкция клапана снижает сопротивление по всему трубопроводу, позволяя среде течь плавно, сводя к минимуму потерю давления и обеспечивая высокую скорость потока.

3. Невозвратное исполнение
Простая структура делает его менее восприимчивым к другим факторам, что обеспечивает превосходные показатели невозврата.

4. Маленький и легкий
Компактная общая форма клапана делает его пригодным для установки в ограниченном пространстве.

Список ограничений по температуре приложения

Материал Средняя температура℃ Материал Средняя температура℃
ПВХ-С -20℃~ 95℃ ПВХ-У -5℃~ 45℃
ФРПП -20℃~ 120℃ ППХ -20℃~ 110℃
ПВДФ 40℃~ 150℃

Таблица материалов деталей
Нет. Имя Материал
1 Тело ФРПП,PVDF,PVC-C,PVC-U,PPH
2 Шаровидный сердечник ФРПП,PVDF,PVC-C,PVC-U,PPH
3 Уплотнение стента ФРПП,PVDF,PVC-C,PVC-U,PPH

Детальный чертеж узла шарового обратного клапана

Список измерений

ДН(мм) Д д Л б н-Φ
ГБ ДЖИС АНСИ ГБ ДЖИС АНСИ
15(1/2") 105 65 70 120 15 4-Φ14 4-Φ15
20(3/4") 105 75 75 120 16 4-Φ14 4-Φ15
25(1") 115 85 90 130 16 4-Φ14 4-Φ19
32(11/4") 135 100 100 145 18 4-Φ18 4-Φ19
40(11/2") 145 110 168 20 4-Φ18
50(2") 160 125 180 20 4-Φ18
65(21/2") 180 145 225 22 4-Φ18
80(3") 195 160 255 25 8-Ф18
100(4") 215 180 190.5 280 25 8-Ф18 8-Ф18
125(5") 245 210 210 215.9 350 30 8-Ф18 8-Φ23 8-Φ22
150(6") 280 240 240 241.3 400 30 8-Φ22 8-Φ23 8-22
200(8") 335 295 290 298.5 400 35 8-П22 12-стр.23 8-Φ22
250(10") 390 350 355 362 450 38 12-Φ22 12-Φ25 12-Φ26
300(12") 445 400 400 450 38 12-Φ22 16-Φ25
