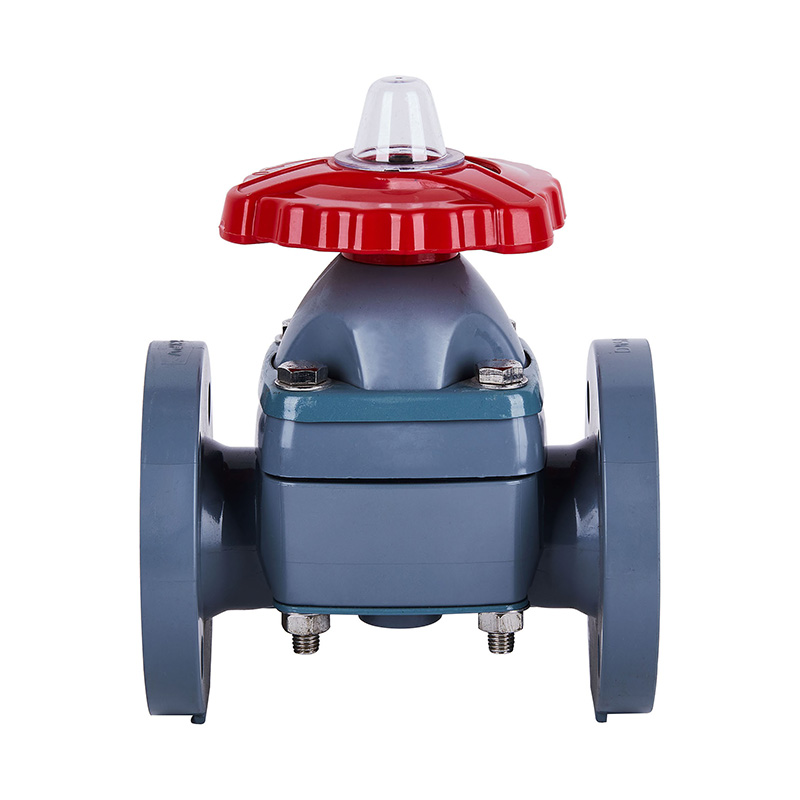

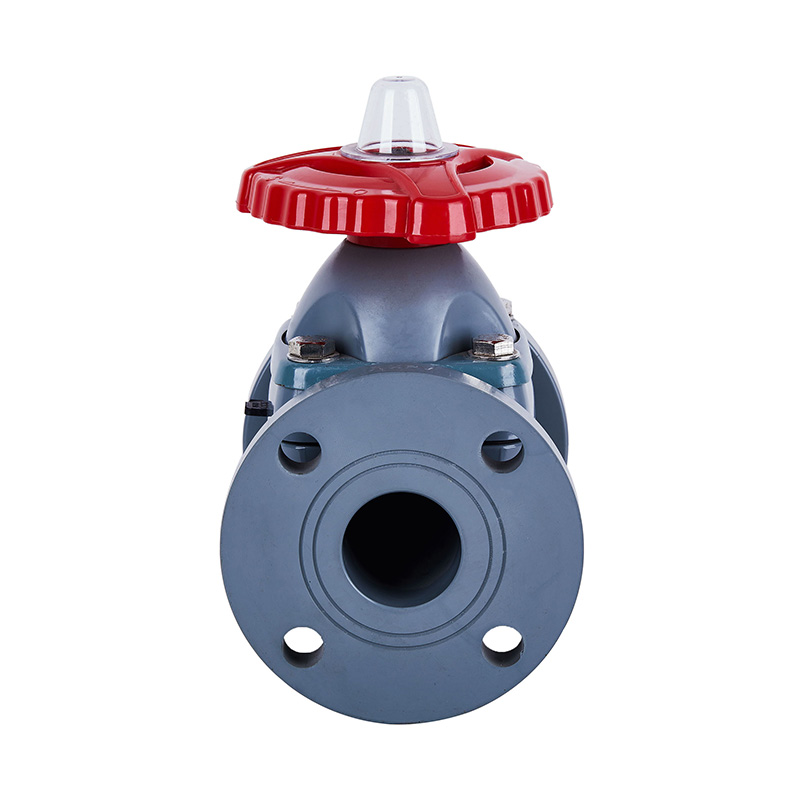

Фланцевый мембранный клапан PVC-C G41F-10VDN20, DN32-150 20A, 32A-150A Стандарт JIS

Сверхпрочный высокотемпературный ручной фланцевый мембранный клапан из ПВХ-С для кислотных жидкостей и водоснабжения, стандарт JIS
Название продукта: Мембранный клапан из ПВХ-С
Цвет: Серый
Размер: DN20-150
Модель: G41F-10V
Применение: Общее
Материал: Пластик
Средняя температура: высокая, средняя
Давление: Среднее
Источник питания: Ручной
Среда: Кислота
Размер порта: DN20-150
Структура: Диафрагма
Соединение: Фланцевый конец
Сертификат: ISO9001
Среда: Кислота
Класс давления: 1,0 МПа (10 бар)
Тип клапана: 1-ходовой
Уплотнение: EPDM F46
Срок доставки: 7 дней
Минимальное количество заказа: 1 шт

Структурные особенности продукта
1.Уплотнительная диафрагма изготовлена из материала F46 или PFA, имеет прочность на изгиб ≥120 000 циклов и коррозионную стойкость, эквивалентную F4.
2.Клапан имеет винтоподъемную конструкцию, отличающуюся низким рабочим крутящим моментом и превосходной стабильностью.

Список ограничений по температуре приложения

Материал Средняя температура℃ Материал Средняя температура℃
ПВХ-С -20℃~ 95℃ ПВХ-У -5℃~ 45℃
ФРПП -20℃~ 120℃ ППХ -20℃~ 110℃
ПВДФ 40℃~ 150℃
Детальный чертеж узла мембранного клапана
Нет. Имя Материал
1 Лимит покрытия КАК
2 Шпилька Сталь,нержавеющая сталь
3 Стопорная гайка ФРПП
4 Стиральная машина ФРПП
5 Колесо Сплавный материал
6 Плита Сталь,нержавеющая сталь
7 Двуглавый штифт и гайка Сталь,нержавеющая сталь
8 Капот ФРПП、PVDF、PVC-U、PVC-C、PPH
9 Гайка-хомут Сталь, медь Ht300
10 Стебель Сталь,нержавеющая сталь
11 Диск чугун,FRPP, PVDF, ПВХ-U, ПВХ-C, PPH, сталь, нержавеющая сталь, CIFRP
12 Флим EPDM,FPM
13 Диафрагма Ф46.ПФА
14 Тело ФРПП、PVDF、PVC-U、PVC-C、PPH
15 Плита Сталь,нержавеющая сталь

Список измерений

ДН (мм) D д Л х н Ø
20(3/4") 105 75 120 18 4 15Х16
25(1) 115 90 130 18 4 19Х20,5
32(1 1/4") 135 100 160 20 4 19Х20,5
40(1 1/2") 145 105 180 20 4 19Х20,5
50(2") 160 120 210 21 4 19Х20,5
65(2 1/2") 180 140 250 22 4 19Х20,5
80(3") 195 150 280 22 8 19Х20,5
100(4") 229 175 340 24 8 19Х20,5
125(5") 250 210 410 24 8 23
150(6") 280 240 480 26 8 23
