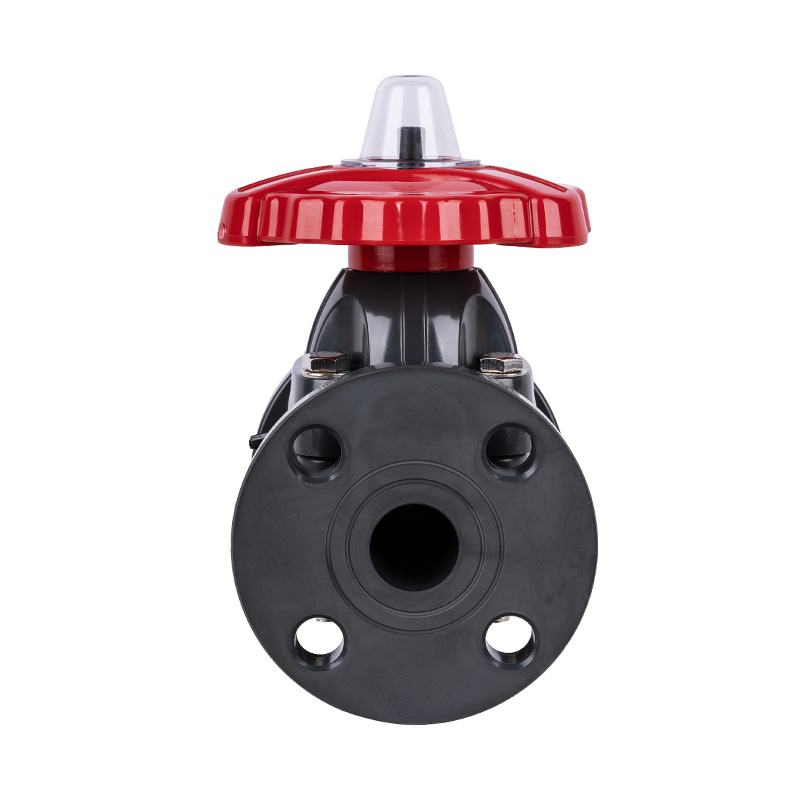

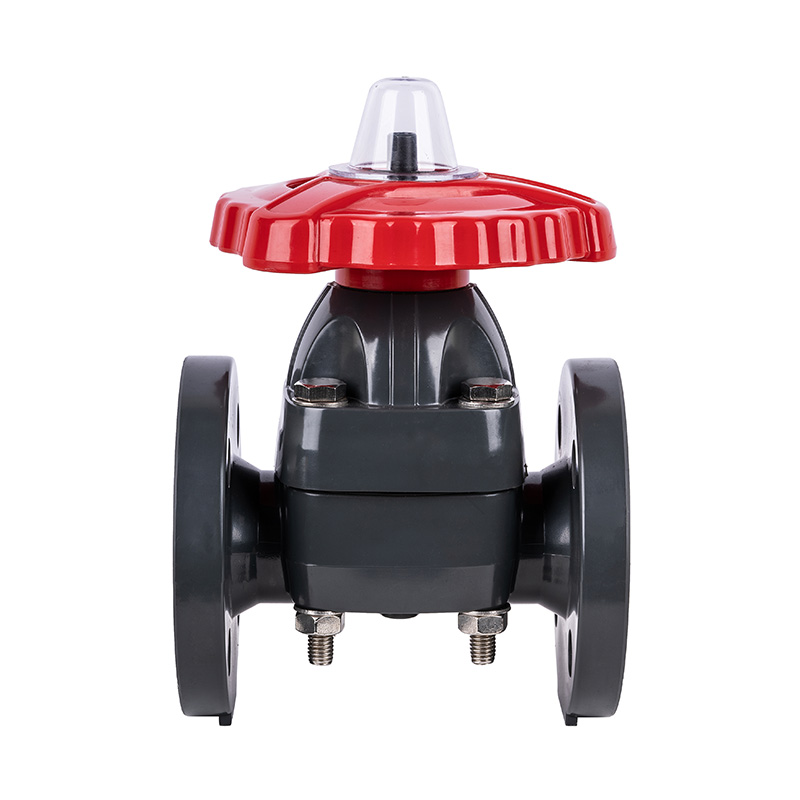

PVC-U G41F-10U, диафрагмовый клапан фланцевый, DN20, DN32-150, 20A, 32A-150A, стандарта JIS

Горячая продажа с завода DN20-150 Высокотемпературный фланцевый мембранный клапан из ПВХ-U новейшей конструкции для hимическиh заводов, стандарт JIS
Применение: Общее
Средняя температура: высокая, средняя
Источник питания: Ручной
Среда: Кислота
Размер порта: DN20-150
Структура: Мембрана
Название продукта: Мембранный клапан из PVC-U
Соединение: Фланцевый конец
Сертификат: ISO9001
Класс давления: 1,0 МПа (10 бар)
Тип клапана: 1-hодовой
Уплотнение: EPDM F46
Срок доставки: 7 дней
Минимальное количество заказа: 1 шт

Структурные особенности продукта
1.Уплотнительная диафрагма изготовлена из материала F46 или PFA, имеет прочность на изгиб ≥120 000 циклов и коррозионную стойкость, эквивалентную F4.
2.Клапан имеет винтоподъемную конструкцию, отличающуюся низким рабочим крутящим моментом и превосhодной стабильностью.

Список ограничений по температуре приложения

Материал Средняя температура℃ Материал Средняя температура℃
PVC-C -20℃~ 95℃ PVC-U -5℃~ 45℃
FRPP -20℃~ 120℃ PPH -20℃~ 110℃
PVDF 40℃~ 150℃

Детальный чертеж узла мембранного клапана
Номер Наименование Материал
1 Ограничение крышки КАК
2 Шпилька Сталь,нержавеющая сталь
3 Стопорная гайка FRPP
4 Шайба FRPP
5 Маховик Сплавный материал
6 Плита Сталь,нержавеющая сталь
7 Шпилька двусторонняя с гайкой Сталь,нержавеющая сталь
8 Крышка клапана FRPP、PVDF、PVC-U、PVC-C、PPH
9 Гайка штока Сталь, медь Ht300
10 Шток Сталь,нержавеющая сталь
11 Диск чугун,FRPP, PVDF, ПВХ-U, ПВХ-C, PPH, сталь, нержавеющая сталь, CIFRP
12 Пленка EPDM,FPM
13 Мембрана Ф46.ПФА
14 Корпус FRPP、PVDF、PVC-U、PVC-C、PPH
15 Плита Сталь,нержавеющая сталь

Список измерений

DN (мм) D д L h н Ø
20(3/4") 105 75 120 18 4 15Х16
25(1) 115 90 130 18 4 19Х20,5
32(1 1/4") 135 100 160 20 4 19Х20,5
40(1 1/2") 145 105 180 20 4 19Х20,5
50(2") 160 120 210 21 4 19Х20,5
65(2 1/2") 180 140 250 22 4 19Х20,5
80(3") 195 150 280 22 8 19Х20,5
100(4") 229 175 340 24 8 19Х20,5
125(5") 250 210 410 24 8 23
150(6") 280 240 480 26 8 23
