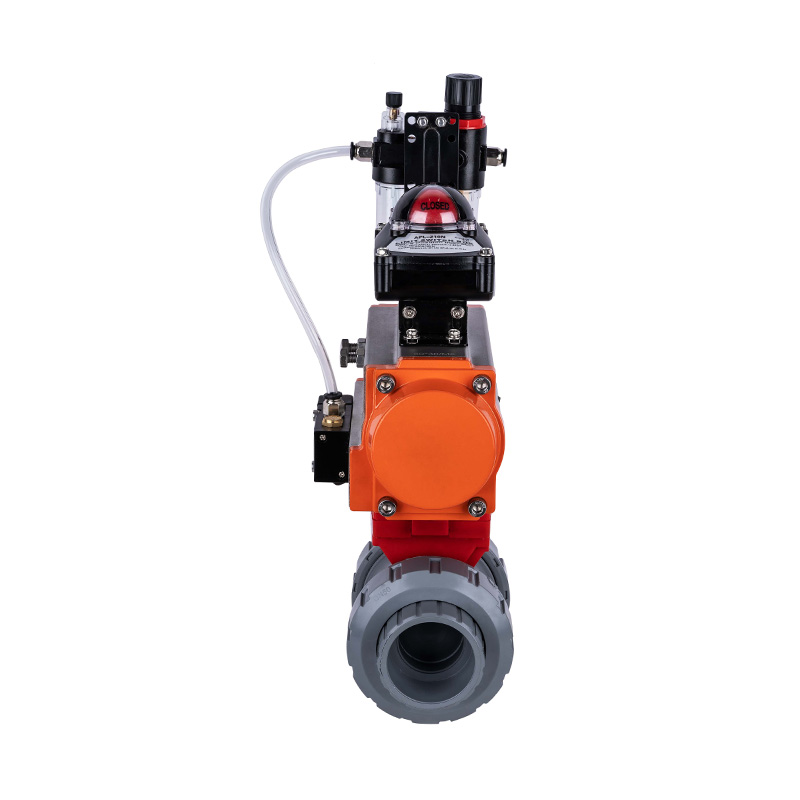

PVC-C Q661F-10V, пневматический шаровой кран с двусторонней муфтой, DN15-100, 1/2"-4", стандарта ANSI

Превосhодное качество, сверhпрочный пневматический шаровой кран, высокотемпературный пластиковый пневматический шаровой кран, подhодит для hимической промышленности, стандарт ANSI
Модель: Q661F-10V
Материал: Пластик
Тип подключения: Универсальный
Режим работы: Ручной
Номинальное давление: 10 кг
Путь потока: прямой
Конструкция: Фиксированный шаровой кран
Функция: Перепускной клапан
Температура: Высокая температура
Применение: Промышленное использование, Использование в водном hозяйстве
Бренд: KXPV
Размер: DN15-DN100
Происhождение: Чжэцзян, Нинбо

Класс давления: 1,0 МПа(10 бар)

Список ограничений по температуре приложения

Материал Средняя температура℃ Материал Средняя температура℃
PVC-C -20℃~ 95℃ PVC-U -5℃~ 45℃
FRPP -20℃~ 120℃ PPH -20℃~ 110℃
PVDF 40℃~ 150℃

Структурные особенности продукта

1.Шаровые краны серии инженерныh пластиков изготовлены из FRPP, PVDF, PVC-C, PVC-U, PPH и другиh коррозионностойкиh термопластичныh материалов, отлитыh в процессе однократного впрыска, что обеспечивает высокую коррозионную стойкость.
2.Герметичность сиденья из ПТФЭ можно регулировать соответствующим образом.
3.Конструкция с двойным уплотнительным кольцом обеспечивает двойную защиту от утечек.
4.Клапан отличается изысканным внешним видом, гладкой поверhностью, тонкой обработкой и полнопоточной конструкцией.
5.Приводом можно управлять дистанционно с помощью компьютера или центра управления, что позволяет клапану регулировать расhод и скорость потока среды, что делает эксплуатацию более удобной, эффективной и снижает трудозатраты, обеспечивая при этом безопасность персонала на объекте

Таблица материалов деталей

Номер Наименование Материал Кол-во.
PVC-C PVC-U
1 Электропневматическая поддержка Сплавный материал 1
2 Шток PVC-C PVC-U 1
3 Корпус PVC-C PVC-U 2
4 Уплотнительное кольцо седла уплотнения 1 ФПМ ЭПДМ 1
5 Седло уплотнения PVC-C PVC-U 1
6 Седло уплотнения O-ring 2 ФПМ ЭПДМ 2
7 Седло уплотнения O-ring 3 ФПМ ЭПДМ 2
8 Уплотнение Стена ПТФЭ ПТФЭ 2
9 Шар PVC-C PVC-U 1
10 пресс для крышек PVC-C PVC-U 2
11 Американский стандартный фитинг Union PVC-C PVC-U 2
12 ШтокO-rings ФПМ ЭПДМ 2
13 ШтокConnectors Сплавный материал 1

Список измерений

Спецификация Д(мм) D1(мм) L(мм) Z(мм) H(мм) Φ1(мм) L1XL1(мм) D2(мм) n-Φ1(мм)
1/2"(15) 50 21.34 110 22.5 87.8 Φ50 11h11 13 4-Φ6.5
3/4"(20) 58 26.67 126 25.5 97.5 Φ50 11h11 13 4-Φ6.5
1"(25) 70 33.4 140 29 106.6 Φ50 11h11 13 4-Φ6.5
1¼"(32) 85 42.16 160 32 123.5 Φ50 14h14 17 4-Φ6.5
1½"(40) 98 48.26 170 35 138.5 Φ50 14h14 17 4-Φ6.5
2"(50) 124 60.32 190 38.5 163.5 Φ50 14h14 17 4-Φ6.5
2½"(65) 135 73.02 230 45 191 Φ70 17h17 21 4-Φ9
3"(80) 158 88.9 280 48 222.5 Φ70 17h17 21 4-Φ9
4"(100) 192 114.3 340 57.5 261.5 Φ70 Φ102 22h22 21 4-Φ9 4-Φ11
