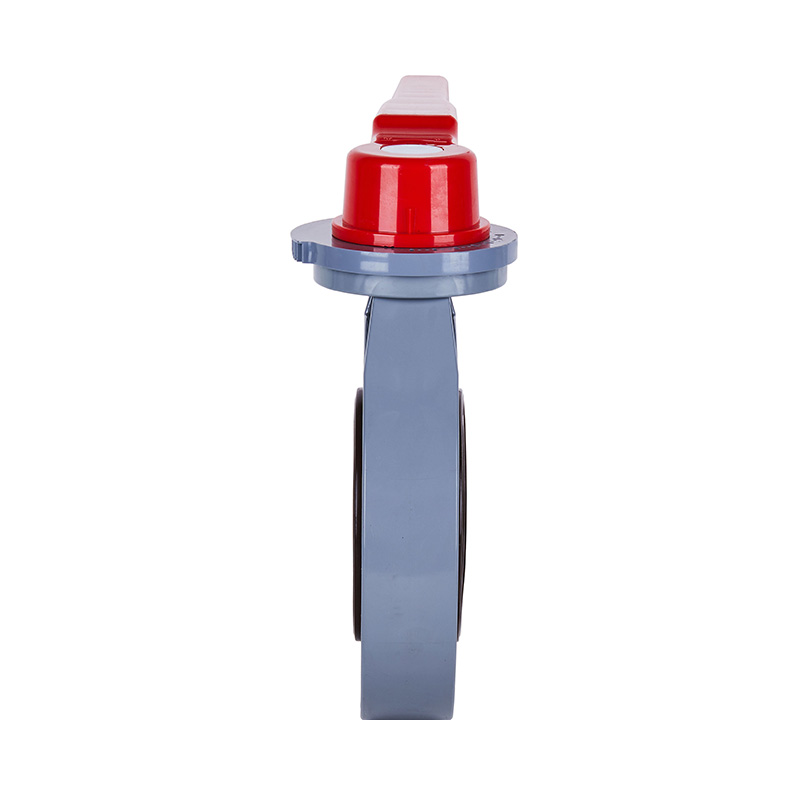

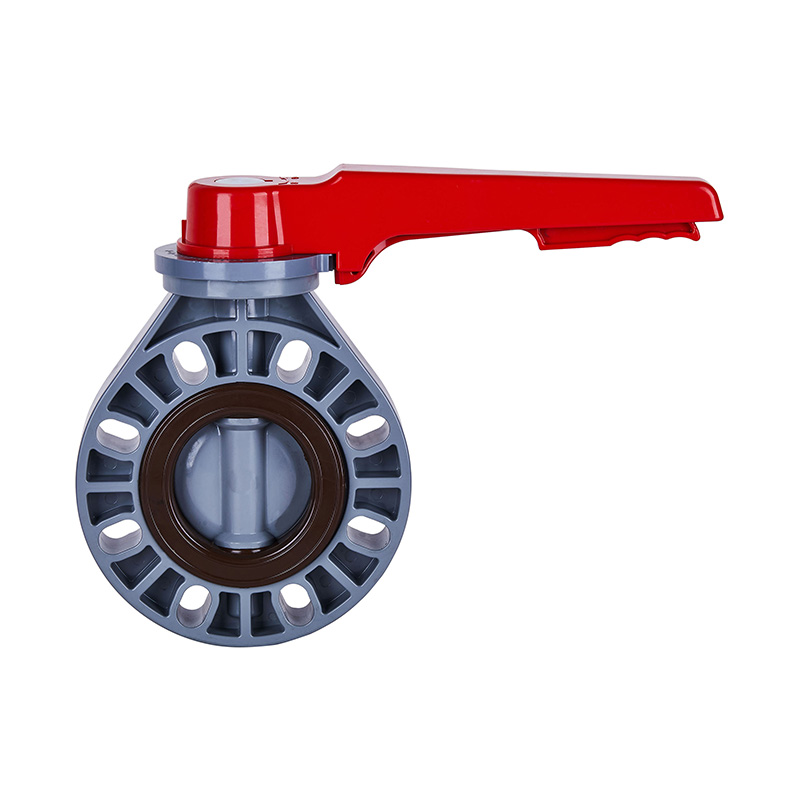

Клапан-бабочка с ручкой типа B из ХПВХ DN40-200

Клапан-бабочка с ручкой типа B из ХПВХ DN40-200

Изготовленный на заказ новый ручной рычаг из ХПВХ с голым валом DN40-DN150 Поворотный клапан Серый Черный и красный Стандарт DIN JIS ANSI 4-дюймовый фланцевый клапан с пластиковым клапаном

Фирменное наименование: KXPV

Номер модели: D71X-10V

Применение: Общее

Материал: пластик

Цвет: серый черный и красный

Температура среды: высокая температура, средняя температура

Давление: Среднее давление

Мощность: Ручной

Медиа:Кислота

Размер порта: DN40-DN150

Структура:Бабочка

Материал корпуса: ХПВХ

Соединение: концы фланцев

Стандарт: DIN3352 F4

Использование: Промышленность

Рабочая температура:-10--70

Срок поставки: 7 дней

Минимальный заказ: 1 шт.

PREV：Клапан-бабочка UPVC типа B с ручкой DN40-200
NEXT：Поворотный затвор PPH типа B с рукояткой DN40-200 0086 180 6712 3173 Связаться с нами
  • Описание
  • Дополнительная информация
  • Основные структурные особенности

    1. Клапан небольшой и легкий, легко разбирается и ремонтируется и может быть установлен в любом положении.

    2. Конструкция проста и компактна, рабочий крутящий момент небольшой, вращение на 90° происходит быстро.

    3. Характеристики потока, как правило, прямые, а производительность регулировки хорошая.

    Таблица материалов деталей

    Нет.

    Имя

    Материал

    1

    Головка ручки

    Материал сплава

    2

    Шестигранная гайка

    Сталь, нержавеющая сталь

    3

    Ручное колесо

    Материал сплава

    4

    Корень

    Сталь, нержавеющая сталь

    5

    Весна

    Стали

    6

    Отрегулируйте позиционирующую пластину

    Материал сплава

    7

    Штырь

    Стали

    8

    Установочный стержень

    Материал сплава

    9

    Тело

    ФРПП, ПВДФ, ХПВХ, НПВХ, ППХ

    10

    Уплотнительная резина

    ЭПДМ, ФПМ

    11

    Диск

    ФРПП, ПВДФ, ХПВХ, НПВХ, ППХ

    Детальный чертеж сборки дроссельной заслонки с рукояткой

    Таблица материалов деталей

    НЕТ.

    Название частей

    Материал

    Кол-во

    1

    Ручка

    Материал сплава

    1

    2

    Установочный стержень

    Материал сплава

    1

    3

    Позиционирующая пластина

    Материал сплава

    1

    4

    Орех Кубок

    ФРПП

    4

    5

    Тело

    ФРПП, ПВДФ, ХПВХ, НПВХ, ППХ

    1

    6

    Диск

    ФРПП, ПВДФ, ХПВХ, НПВХ, ППХ

    1

    7

    Резиновое уплотнение

    ЭПДМ, ФПМ

    1

    8

    Корень

    Сталь, нержавеющая сталь

    1

    9

    Штырь

    Стелл

    1

    Список измерений

    DN

    Д1

    Д2

    Д3

    Т

    п-Ф

    40

    148

    110

    41.5

    39

    4-Φ19

    50

    162

    125

    48.5

    43

    4-Φ19

    65

    180

    145

    63

    45

    4-Φ19

    80

    196

    160

    75.5

    45

    8-Φ19

    100

    225

    180

    95

    56.5

    8-Φ19

    125

    255

    210

    120

    65

    8-Φ23

    150

    285

    240

    143.5

    75

    8-Φ23

    200

    340

    295

    195

    85

    8-Φ23
