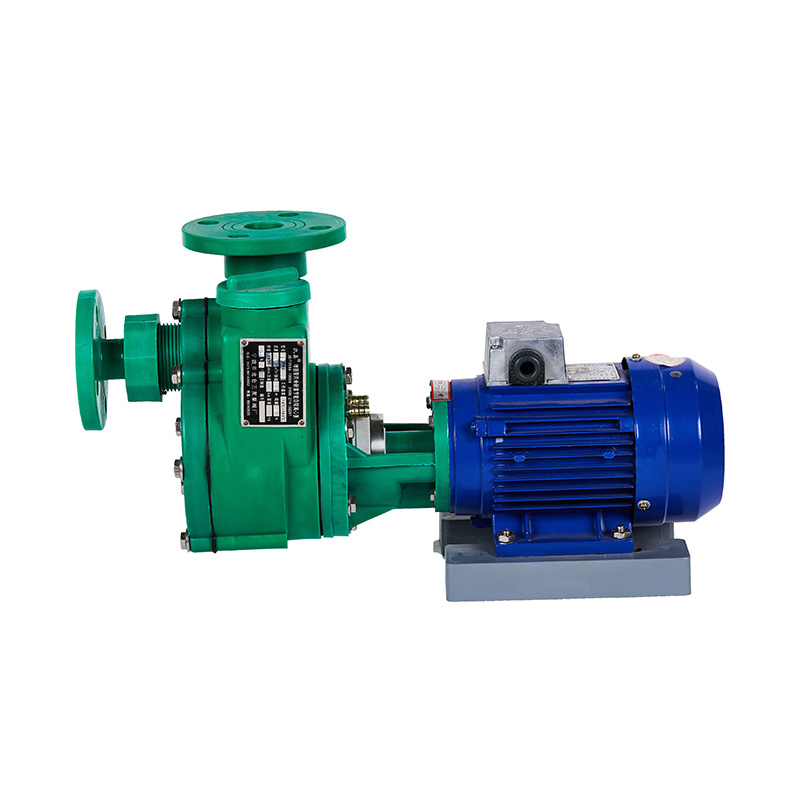

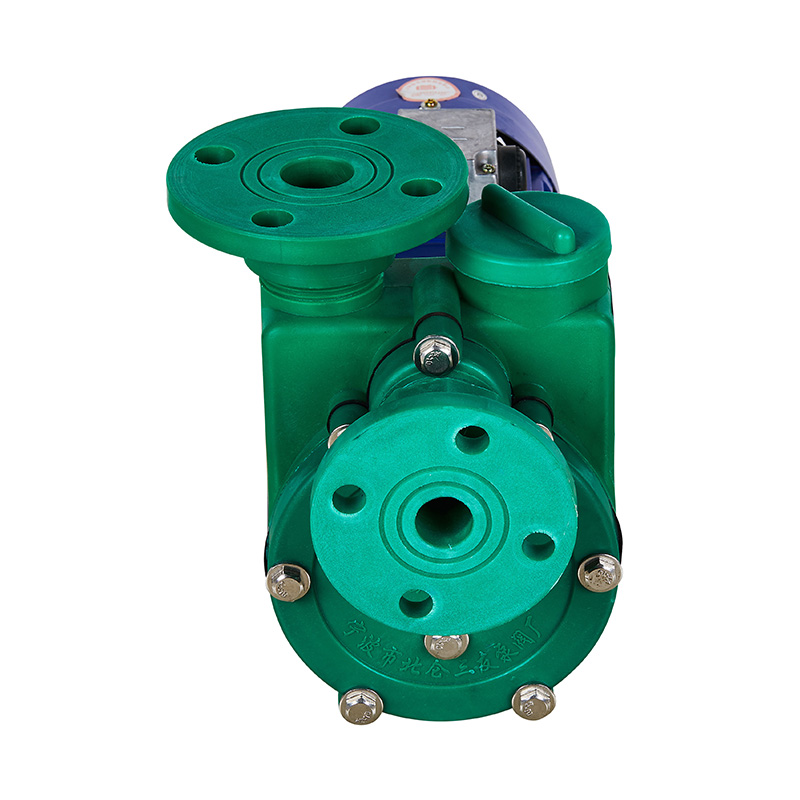

Самовсасывающий насос прямого соединения FPZ, стандарт GB

Изготовленный на заказ коррозионно-стойкий пластиковый самовсасывающий насос прямого соединения серии FV, мини-коррозионно-стойкий самовсасывающий моноблочный насос прямого типа из ПВДФ
Фирменное наименование: KXPV
Место происхождения: Нинбо, Чжэцзян
Давление: Высокое давление
Структура: Центробежный насос прямого типа
Название продукта: Центробежный насос
Материал: ПВДФ
Цвет: зеленый и белый
Тип: Прямой
Размер: 25FVZ-8D(0,55 кВт)--- 100FVZ-32D(15 кВт)
Срок доставки: 7 дней
Минимальный заказ: 1 шт
Мощность: Электрическая
Использование: Промышленность
Применение: Химическое
Возможность поставки: 10000 шт. в месяц

Наш завод специализируется на производстве полностью пластиковых коррозионно-стойких центробежных и самовсасывающих насосов из двух материалов — ПВДФ и FRPP — четырех серий (FV, FP, FVZ, FPZ).  Насосы из ПВДФ подходят для работы с сильными кислотами, мощными окислителями, галогенами, ароматическими углеводородами, алифатическими соединениями и хлорированными растворителями в диапазоне рабочих температур от -40°C до 140°C.  Насосы FRPP идеально подходят для сильных щелочей, а также общих кислот, оснований, солей и их производных, с диапазоном рабочих температур от -40°C до 90°C.  Насосы обычно приводятся в действие энергоэффективными двигателями Y-типа. По запросу могут быть предоставлены взрывозащищенные двигатели.
Если у пользователей есть особые требования к расходу, напору, скорости или мощности, наш завод предлагает техническую поддержку для предоставления индивидуальных решений.

Монтаж Техническое обслуживание

1. После транспортировки на большие расстояния к месту производства насос следует распаковать и осмотреть перед установкой, чтобы убедиться в целостности всех компонентов насоса. Любые ослабленные крепления следует затянуть заново. Проверьте концентричность вала насоса и вала двигателя и устраните любые ослабления.

2. Корпус насоса полностью изготовлен методом литья под давлением из смолы ПВДФ или ФРПП. Выходной трубопровод должен иметь опорный кронштейн или подвеску, а фланец не должен полагаться исключительно на давление, чтобы выдерживать давление и предотвращать деформацию и повреждение. Потери воды во впускном трубопроводе должны быть сведены к минимуму, и следует использовать не более двух колен 90°. Центробежные насосы FP и FV должны иметь донный клапан, установленный в передней части всасывающей трубы, чтобы обеспечить заполнение корпуса насоса жидкостью перед запуском. На входе всасывающей трубы или нижнего клапана следует установить сетчатый фильтр, чтобы предотвратить попадание мусора в корпус насоса и обеспечить правильную работу.

3. Болты в местах соединения корпуса насоса должны быть равномерно затянуты, а соединения впускного и выпускного патрубков должны быть герметичными и герметичными. В противном случае это повлияет на вакуумную экстракцию, жидкость может не всасываться или поток или напор могут оказаться недостаточными.

Список ограничений по температуре приложения
Материал Средняя температура℃ Материал Средняя температура℃
ПВХ-С -20℃~ 95℃ ПВХ-У -5℃~ 45℃
ФРПП -20℃~ 120℃ ППХ -20℃~ 110℃
ПВДФ 40℃~ 150℃

Самовсасывающий насос

Тип прямого соединения Самовсасывающий насос Сборка Детальный чертеж

Таблица материалов деталей

Нет.

Имя

Материал

1

Входной фланец

FRPP,ПВДФ

2

Уплотнительное кольцо

EPDM'FPM

3

Уплотнительное кольцо

EPDM,FPM

4

Корпус насоса

FRPP,ПВДФ

5

Крышка для впрыска жидкости

FRPP,ПВДФ

6

Вал рабочего колеса

FRPP/ Сталь PVDF Сталь

7

Задняя обложка

FRPP,ПВДФ

8

Уплотнительное кольцо

EPDM,FPM

9

Крышка охлаждающей воды

Сталь

10

Двуглавый шпиль

Сталь,StainlessSteel

11

Суппот

Алюминий

12

Тарелка с датой

FRPP,ПВДФ

13

Механическое уплотнение перемещается

Сик

14

Охлаждает крышку

FRPP

15

Механическое уплотнение статического звена

Сик

16

Уплотнительная пленка

EPDM'FPM

17

Уплотнительное кольцо

EPDM,FPM

18

Корпус насоса самовсасывающего насоса

FRPP,ПВДФ

19

Дверь

EPDM'FPM

20

Передняя обложка

FRPP,ПВДФ

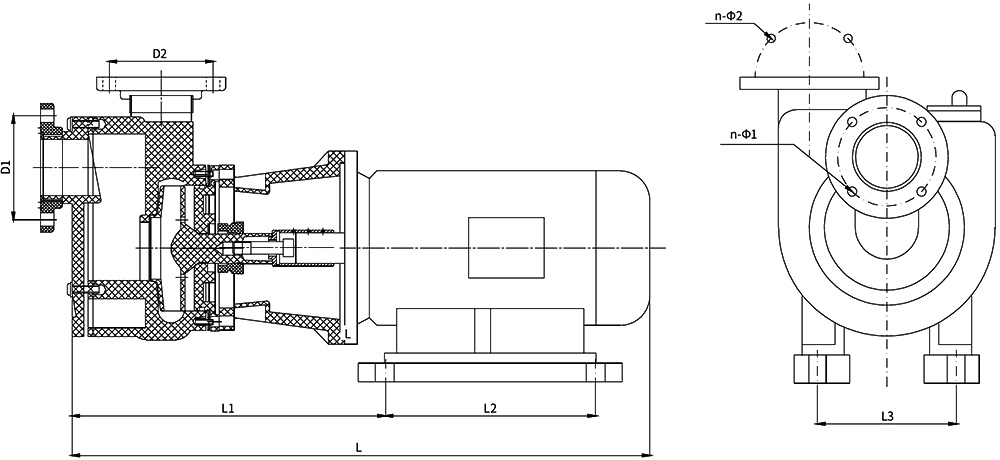

Самовсасывающий насос

Единица измерения: мм

Тип/Размер

Список измерений

Входной фланец

Корпус насоса

Л

ЛI

Л2

Л3

Д1(Φ)

н-Φ1

Д2

н-Φ2

25Ф

пп (Д)-8

500

300

145

110

25

Усадка

Φ25

Усадка

в

32Ф

пп (Д)-11

500

300

145

110

32

Усадка

Φ25

Усадка

в

40Ф

пп (Д)-18

560

320

145

140

110

4-Φ18

100

4-Φ18

в

50Ф

пп (Д)-22

590

320

145

140

125

4-Φ18

110

4-Φ18

в

80Ф

пп (Д)-30

750

415

140

325

160

8-Ф18

145

4-Φ18

в

80Ф

пп (Д)-32

750

415

140

325

160

8-Ф18

145

4-Φ18

в
