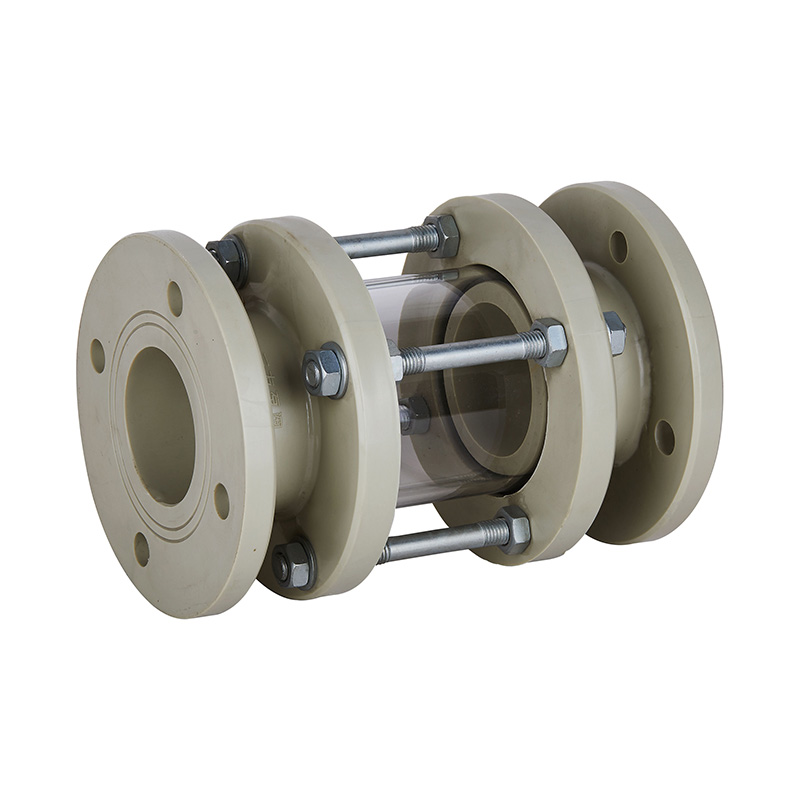

Земно-желтый PPH Смотровое стекло Тип трубки Масляная жидкость Форма уменьшения уровня жидкости DN25-200 Пластиковый PPH Смотровое стекло Индикатор расхода
Место происхождения: Чжэцзян, Китай
Фирменное наименование: KXPV
Техника:Кованый
Соединение: фланец
Форма: уменьшение
Материал:ППХ
Цвет:Земляно-желтый
Код головки: шестиугольник
Название продукта: смотровое стекло
Размер:Ду25-200
Срок поставки: 7 дней
Минимальный заказ: 1 шт.
Возможность поставки:
10000 штук/штук в месяц
| Таблица материалов деталей |
Детальный чертеж узла смотрового стекла
| Нет. | Имя | Материал |
| 1 | Основание | ФРПП, ПВДФ, ХПВХ, НПВХ, ППХ |
| 2 | Шестигранные гайки | Стали |
| 3 | Двуглавый шпилька | Стали |
| 4 | Стекло | Стекло |
| 5 | Шайбы | ЭПДМ, ФПМ |
| 6 | Основание | ФРПП, ПВДФ, ХПВХ, НПВХ, ППХ |
| Список измерений |
| Ду (мм) | Д1 | Д2 | л | час | п-Ф | ||||
| ГБ | JIS | ANSI | ГБ | JIS | ANSI | ||||
| 25 (1/2") | 115 | 85 | 100 | 3.13 | 238 | 15 | 4-Φ14 | 4-Φ19 | 4-Φ16 |
| 32 (11/4 дюйма) | 150 | 100 | 100 | 3.45 | 230 | 16 | 4-Φ18 | 4-Φ19 | 4-Φ16 |
| 40 (11/2 дюйма) | 150 | 110 | 105 | 3.88 | 230 | 16 | 4-Φ18 | 4-Φ19 | 4-Φ16 |
| 50 (2 дюйма) | 165 | 125 | 120 | 4.74 | 233 | 17 | 4-Φ18 | 4-Φ19 | 4-Φ19 |
| 65 (21/2 дюйма) | 195 | 145 | 140 | 5.49 | 277 | 20 | 4-Φ18 | 4-Φ19 | 4-Φ19 |
| 80 (3 дюйма) | 195 | 160 | 150 | 6 | 277 | 20 | 8-Φ18 | 4-Φ19 | 4-Φ19 |
| 100 (4 дюйма) | 215 | 180 | 175 | 7.5 | 310 | 21 | 8-Φ18 | 8-Φ19 | 8-Φ19 |
| 125 (5 дюймов) | 250 | 210 | 210 | 8.5 | 350 | 26 | 8-Φ18 | 8-Φ23 | 8-Φ22 |
| 150 (6 дюймов) | 285 | 240 | 240 | 9.51 | 385 | 27 | 8-Φ23 | 8-Φ23 | 8-Φ22 |
| 200 (8 дюймов) | 340 | 295 | 290 | 11.75 | 400 | 25 | 8-Φ23 | 12-Φ23 | 8-Φ22 |
| Место нахождения: | Китай |
| Тип бизнеса: | Производитель, Экспортер |
| Бренды: | |
| Сертификат: | |
| Модель: | |
| Условия оплаты и доставки: | |
| Минимум для заказа: | |
| Цена: | Консультация |
| Детали упаковки: | |
| Срок поставки: | |
| Способ оплаты: |
