Центробежный насос прямого типа FP

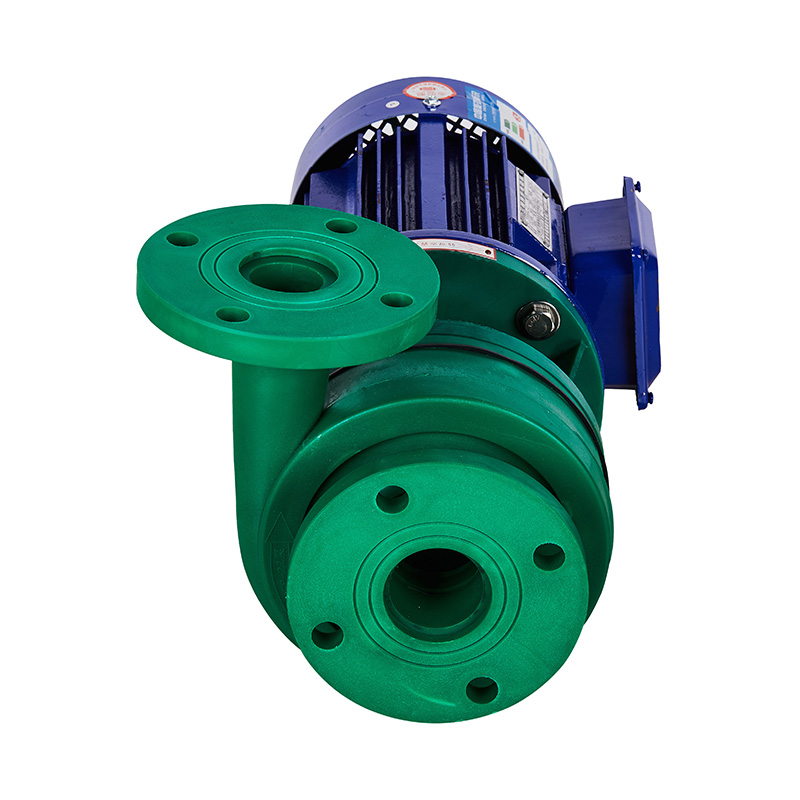

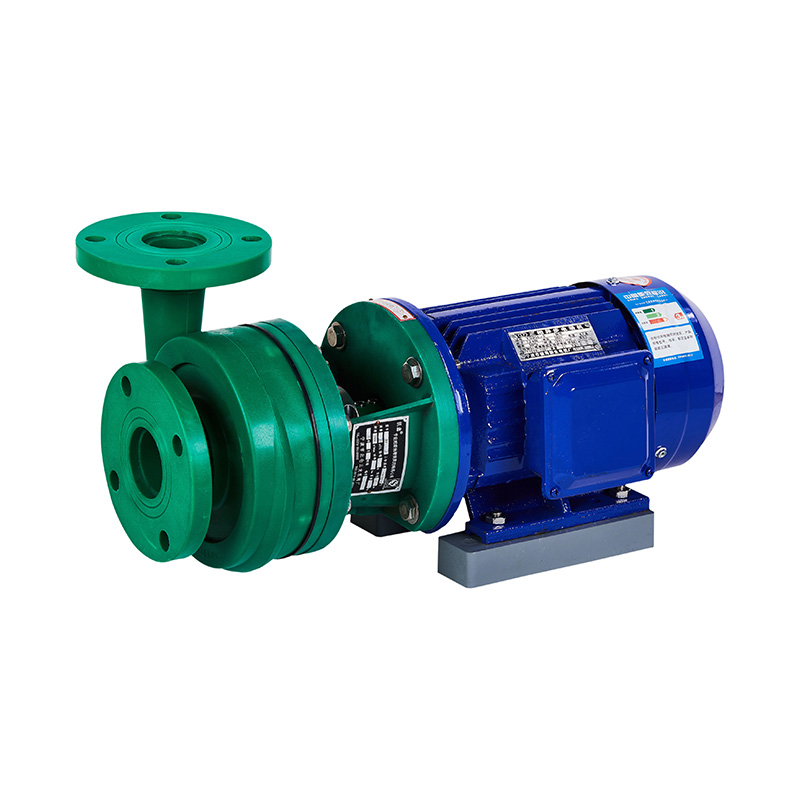

Центробежный насос прямого типа FP

0086 180 6712 3173 Связаться с нами
PREV：Центробежный насос типа FV Shaf
NEXT：No next article
  • Описание
  • Дополнительная информация
  • Спецификация насосов из ПВДФ и ФРПП

    Наш завод специализируется на производстве четырех серий (FV, FP, FVZ, FPZ) из четырех серий (FV, FP, FVZ, FPZ) центробежных насосов из ПВДФ и ФРПП, а также самовсасывающих насосов. Насос из ПВДФ подходит для сильная кислота, сильный окислитель, галоген, ароматические углеводороды, химические среды, такие как жир, хлорированные растворители, практическая температура от -40°C до 140°C. Насос из FRPP обычно подходит для сильных щелочей, кислот, щелочных солей и их производных. Для привода вторичного насоса используется энергосберегающий двигатель типа Y, рабочая температура составляет -40 ° C — 90 ° C. В комплект поставки входит только взрывозащищенный двигатель. в соответствии с требованиями. Учитывая особые требования к расходу, подъему, скорости вращения и мощности, наша фабрика может предоставить техническое обслуживание для удовлетворения требований клиента.

    ТИП НАСОСА

    График расхода центробежного насоса/самовсасывающего насоса

    Установка Техническое обслуживание

    1. После транспортировки на большие расстояния насос следует проверить перед установкой, целы ли детали насосной машины, ослаблены ли крепления, и их следует повторно затянуть, чтобы проверить концентричность вала насоса и вала двигателя. . Если есть какие-либо нарушения, их следует исправить. Насос следует проверить перед установкой, особенно на наличие запасных частей; Соединение вала и замки должны быть плотно отрегулированы в правильном положении.
    2. Корпус насоса изготовлен методом литья под давлением смолы из ПВДФ и FRPP, поэтому впускные и выпускные трубопроводы должны иметь опорную или подвесную конструкцию, а не должны опираться только на соединительные фланцы. Впускной трубопровод не должен иметь более 2 колен под углом 90°. Центробежный насос типа FP, FV должен быть установлен на переднем конце всасывающей трубки, чтобы гарантировать, что насос заполнен жидкостью перед запуском насоса. Всасывающий патрубок или донный клапан должны быть установлены с сетчатым фильтром, или сетчатый фильтр должен быть установлен. быть установлен на входе, чтобы предотвратить попадание в насос различных предметов и обеспечить правильную работу насоса.
    3.Все соединения должны быть герметичными и без утечки воздуха, в противном случае насос не будет работать должным образом и не будет обеспечивать заданную подачу и подъем.

    Центробежный насос

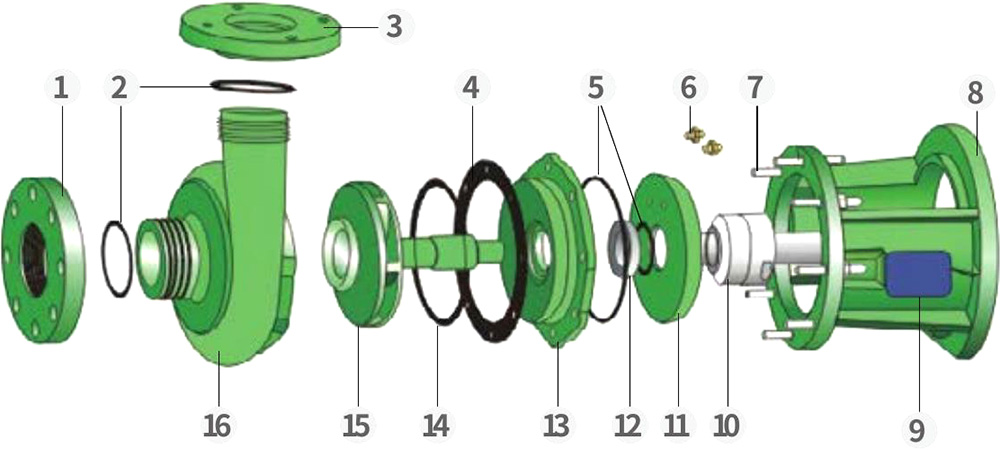

    Тип соединения вала: детальный чертеж узла центробежного насоса

    Таблица материалов детали

    Нет.

    Имя

    Материал

    1

    Кольцо

    ЭПДМ, ФПМ

    2

    Корпус насоса

    ФРПП, ПВДФ

    3

    Кольцо

    ЭПДМ, ФПМ

    4

    Кольцо

    ЭПДМ, ФПМ

    5

    Крышка охлаждающей воды

    Сталь

    6

    Двуглавая шпилька

    Сталь, Нержавеющая сталь

    7

    Пробка масляного отверстия

    FRPP

    8

    Несущая ось

    Сталь

    9

    Муфта

    Чугун

    10

    Табличка с датой

    Алюминий

    11

    Поддержка

    ПВДФ/Чугун ПВДФ/Чугун

    12

    Механическое уплотнение перемещается

    так

    13

    Охладить крышку

    FRPP

    14

    Статическая связь механического уплотнения

    так

    15

    Крышка

    ФРПП, ПВДФ

    16

    Уплотнительная пленка

    ЭПДМ, ФПМ

    17

    Рабочее колесо

    FRPP/ Сталь ПВДФ Сталь

    18

    Корпус насоса

    ФРПП, ПВДФ

    19

    Корпус насоса

    ФРПП, ПВДФ

    Центробежный насос ФПВ

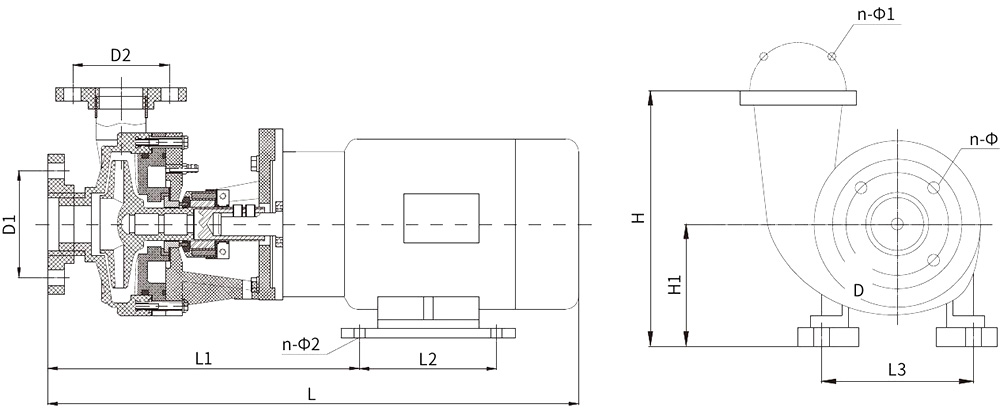

    СПИСОК РАЗМЕРОВ                                                     Единица измерения: мм

    Тип/
    Измерение


    Установленный размер


    Входной фланец


    Корпус насоса

    л

    Л1

    Л2

    Б1

    Б2

    ЧАС

    H1

    4-Φ

    Д1

    n-Φ2

    Д2

    n-Φ1

    40F

    		п (Д)-25

    830

    		185

    415

    245

    340

    310

    170

    4-16

    110

    4-18

    100

    4-18

    в

    50F

    		п (Д)-28

    840

    300

    430

    250

    340

    322

    170

    4-16

    125

    4-18

    110

    4-18

    в

    65F

    		п (Д)-26

    850

    295

    430

    250

    		340

    345

    182

    4-16

    145

    4-18

    125

    4-18

    в

    80F

    		п (Д)-30

    960

    330

    430

    250

    340

    380

    185

    4-16

    160

    8-18

    145

    4-18

    в

    80F

    		п (Д)-32

    960

    330

    		430 250

    340

    380

    185

    4-16

    160

    8-18

    145

    4-18

    в

    100F

    		п (Д)-20

    1140

    275

    635

    285

    405

    450

    250

    4-18

    180

    8-18

    160

    8-18

    в

    100F

    		п (Д)-32 1200

    275

    635

    285

    405

    450

    250

    4-18

    180

    8-18

    160

    8-18

    в
Обзор часов
Центробежный насос прямого типа FP

Воплощая свою мечту в мир Качество – это жизнь

Мы являемся ведущей компанией в этой области и предоставляем конкретные решения для каждого нашего клиента.
Центробежные насосы из коррозионностойкого пластика представляют собой центробежные насосы, изготовленные из материалов, устойчивых к коррозии и химическому воздействию. Эти насосы специально разработаны для использования в суровых условиях и процессах, где традиционные металлические насосы быстро выходят из строя или выходят из строя.
Некоторыми распространенными материалами, используемыми для изготовления коррозионностойких пластиковых центробежных насосов, являются ПВХ (поливинилхлорид), ХПВХ (хлорированный поливинилхлорид) и ПВДФ (поливинилиденфторид). Эти материалы известны своей высокой устойчивостью к химическим веществам, коррозии и высоким температурам. Они также устойчивы к ударам и истиранию, что делает их идеальными для использования в широком спектре промышленных и коммерческих приложений.
Коррозионностойкие пластиковые центробежные насосы часто используются в таких отраслях, как химическая обработка, очистка воды и производство электроэнергии, где перекачиваемые жидкости и химикаты могут быть очень коррозийными. Эти насосы можно использовать для перекачивания широкого спектра жидкостей, таких как кислоты, щелочи и растворители, а также агрессивных химикатов.
Некоторые другие преимущества коррозионностойких пластиковых центробежных насосов включают их легкий вес, отсутствие искр, высокую устойчивость к коррозии и низкие требования к техническому обслуживанию. Они также являются экономически эффективным решением по сравнению с традиционными металлическими насосами.
Коррозионностойкие пластиковые центробежные насосы представляют собой центробежные насосы, изготовленные из материалов, устойчивых к коррозии и химическому воздействию. Эти насосы специально разработаны для использования в суровых условиях и процессах, где традиционные металлические насосы быстро выходят из строя или выходят из строя.
Некоторыми распространенными материалами, используемыми для изготовления коррозионностойких пластиковых центробежных насосов, являются ПВХ (поливинилхлорид), ХПВХ (хлорированный поливинилхлорид) и ПВДФ (поливинилиденфторид). Эти материалы известны своей высокой устойчивостью к химическим веществам, коррозии и высоким температурам. Они также устойчивы к ударам и истиранию, что делает их идеальными для использования в широком спектре промышленных и коммерческих приложений.
Коррозионностойкие пластиковые центробежные насосы часто используются в таких отраслях, как химическая обработка, очистка воды и производство электроэнергии, где перекачиваемые жидкости и химикаты могут быть очень коррозийными. Эти насосы можно использовать для перекачивания широкого спектра жидкостей, таких как кислоты, щелочи и растворители, а также агрессивных химикатов.
Некоторые другие преимущества коррозионностойких пластиковых центробежных насосов включают их легкий вес, отсутствие искр, высокую устойчивость к коррозии и низкие требования к техническому обслуживанию. Они также являются экономически эффективным решением по сравнению с традиционными металлическими насосами.
