Центробежный насос с валом FV, стандарт GB

Коррозионностойкий пластиковый центробежный насос прямого соединения серии FV
Фирменное наименование: KXPV
Место происхождения: Нинбо, Чжэцзян
Применение: очистка сточных вод, химическая промышленность
Давление: индивидуальное, высокое давление
Структура: Центробежный насос прямого типа
Размер розетки: индивидуальный
Мощность: Электрическая
Название продукта: Центробежный насос
Тип: Прямой
Размер: 25FV-8D(0,55 кВт)--- 100FV-32D(15 кВт)
Срок доставки: 7 дней
Минимальный заказ: 1 шт
Использование: Промышленность
Возможность поставки: 10000 шт. в месяц

Технические характеристики насосов PVDF&FRPP
Наш завод специализируется на производстве полностью пластиковых коррозионно-стойких центробежных и самовсасывающих насосов из двух материалов — ПВДФ и FRPP — четырех серий (FV, FP, FVZ, FPZ).  Насосы из ПВДФ подходят для работы с сильными кислотами, мощными окислителями, галогенами, ароматическими углеводородами, алифатическими соединениями и хлорированными растворителями в диапазоне рабочих температур от -40°C до 140°C.  Насосы FRPP идеально подходят для сильных щелочей, а также общих кислот, оснований, солей и их производных, с диапазоном рабочих температур от -40°C до 90°C.  Насосы обычно приводятся в действие энергоэффективными двигателями Y-типа. По запросу могут быть предоставлены взрывозащищенные двигатели.
Если у пользователей есть особые требования к расходу, напору, скорости или мощности, наш завод предлагает техническую поддержку для предоставления индивидуальных решений.

Список ограничений по температуре приложения
Материал Средняя температура℃ Материал Средняя температура℃
ПВХ-С -20℃~ 95℃ ПВХ-У -5℃~ 45℃
ФРПП -20℃~ 120℃ ППХ -20℃~ 110℃
ПВДФ 40℃~ 150℃
Монтаж Техническое обслуживание

1. После транспортировки на большие расстояния к месту производства насос следует распаковать и осмотреть перед установкой, чтобы убедиться в целостности всех компонентов насоса. Любые ослабленные крепления следует затянуть заново. Проверьте концентричность вала насоса и вала двигателя и устраните любые ослабления.

2. Корпус насоса полностью изготовлен методом литья под давлением из смолы ПВДФ или ФРПП. Выходной трубопровод должен иметь опорный кронштейн или подвеску, а фланец не должен полагаться исключительно на давление, чтобы выдерживать давление и предотвращать деформацию и повреждение. Потери воды во впускном трубопроводе должны быть сведены к минимуму, и следует использовать не более двух колен 90°. Центробежные насосы FP и FV должны иметь донный клапан, установленный в передней части всасывающей трубы, чтобы обеспечить заполнение корпуса насоса жидкостью перед запуском. На входе всасывающей трубы или нижнего клапана следует установить сетчатый фильтр, чтобы предотвратить попадание мусора в корпус насоса и обеспечить правильную работу.

3. Болты в местах соединения корпуса насоса должны быть равномерно затянуты, а соединения впускного и выпускного патрубков должны быть герметичными и герметичными. В противном случае это повлияет на вакуумную экстракцию, жидкость может не всасываться или поток или напор могут оказаться недостаточными.

Самовсасывающий насос

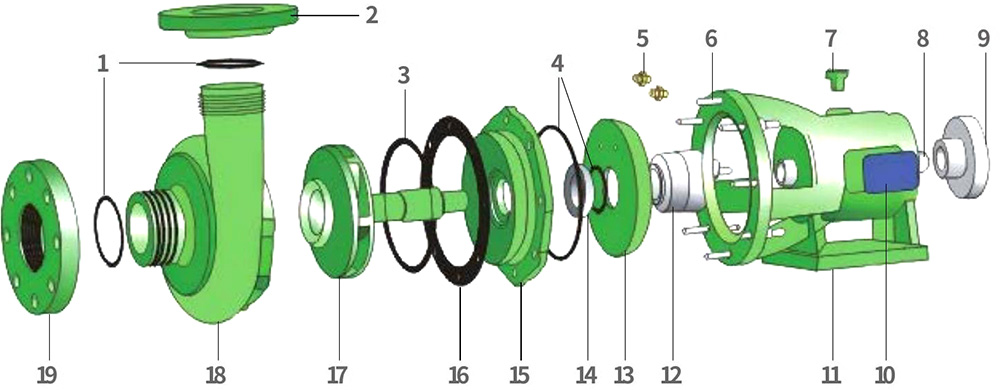

Тип соединения вала Сборка центробежного насоса Детальный чертеж

Таблица материалов деталей

Нет.

Имя

Материал

1

Уплотнительное кольцо

EPDM,FPM

2

Корпус насоса

ФРПП,ПВДФ

3

Уплотнительное кольцо

EPDM,FPM

4

Уплотнительное кольцоg

EPDM,FPM

5

Крышка охлаждающей воды

Сталь

6

Двуглавый шпиль

Сталь、Stainless steel

7

Заглушка для масляной скважины

FRPP

8

Несущая ось

Сталь

9

Муфта

чугун

10

Тарелка с датой

Алюминий

11

Суппот

FRPP/чугунPVDF/чугун

12

Механическое уплотнение перемещается

Сик

13

Охлаждает крышку

FRPP

14

Механическое уплотнение статического звена

Сик

15

Крышка

ФРПП,ПВДФ

16

Уплотнительная пленка

EPDM,FPM

17

Вал рабочего колеса

FRPP/СтальПВДФ сталь

18

Корпус насоса

ФРПП,ПВДФ

19

Входной фланец

ФРПП,ПВДФ

Самовсасывающий насос

Единица измерения: мм

Тип/Размер

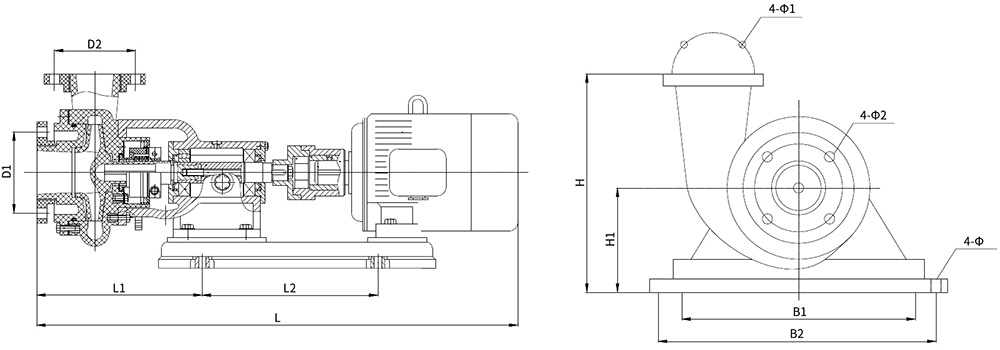

Список измерений

Входной фланец

Корпус насоса

Л

Л1

Л2

В1

В2

Х

Х1

4-Φ

Д1

н-Φ2

Д2

н-Φ1

40Ф

пп (Д)-25

830

185

415

245

340

310

170

4-16

110

4-18

100

4-18

в

50Ф

пп (Д)-28

840

300

430

250

340

322

170

4-16

125

4-18

110

4-18

в

65Ф

пп (Д)-26

850

295

430

250

340

345

182

4-16

145

4-18

125

4-18

в

80Ф

пп (Д)-30

960

330

430

250

340

380

185

4-16

160

8-18

145

4-18

в

80Ф

пп (Д)-32

960

330

430 250

340

380

185

4-16

160

8-18

145

4-18

в

100Ф

пп (Д)-20

1140

275

635

285

405

450

250

4-18

180

8-18

160

8-18

в

100Ф

пп (Д)-32 1200

275

635

285

405

450

250

4-18

180

8-18

160

8-18

в
