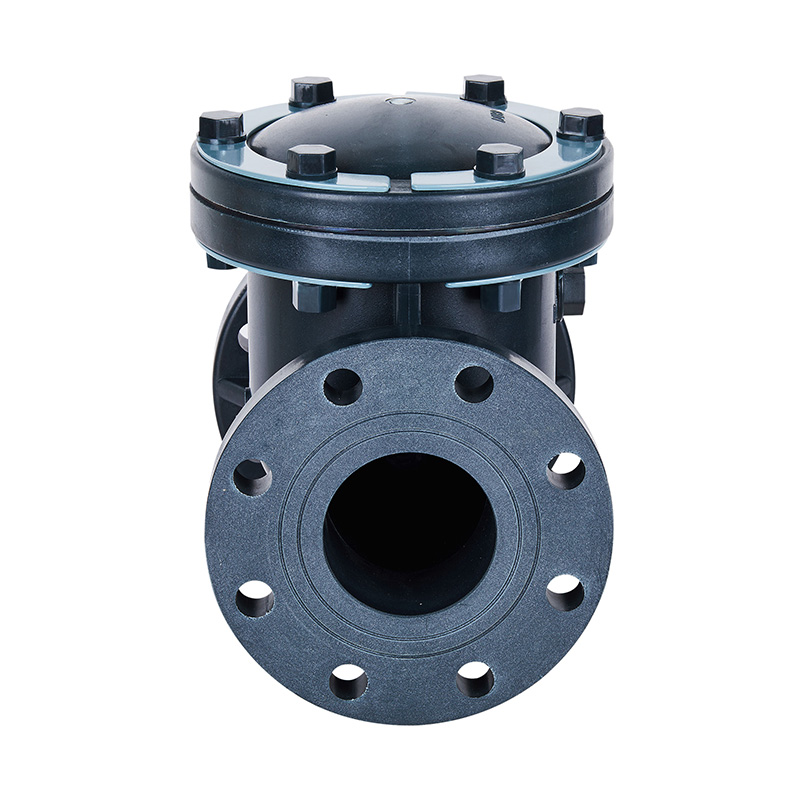

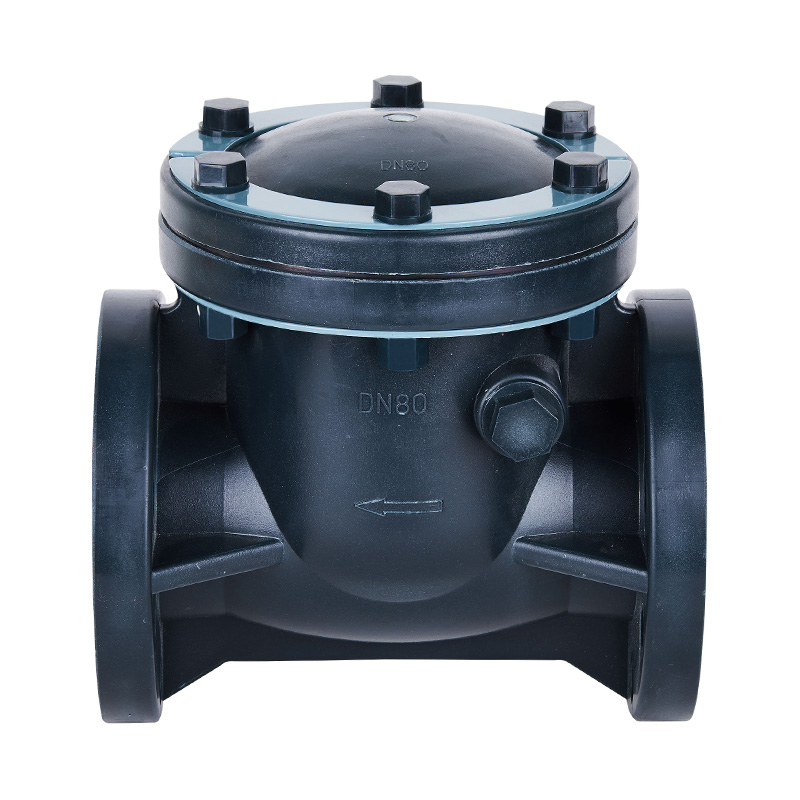

Клапан обратный поворотный ФРПП DN15-300

Клапан обратный поворотный ФРПП DN15-300

FRPP Обратный клапан поворотного типа Промышленный пластиковый односторонний вафельный обратный откидной клапан

Цена по прейскуранту завода-изготовителя FRPP Вафельный поворотный обратный клапан Промышленный пластиковый высокопроизводительный односторонний обратный откидной клапан для очистки воды

Тип: пластиковые обратные клапаны

Место происхождения: Китай

Фирменное наименование: KXPV

Номер модели:H44F-10S

Применение: Общее

Температура среды: средняя температура, нормальная температура

Мощность: Ручной

Медиа:Кислота

Размер порта: DN15-DN300

Структура:Проверить

Название продукта: вафельный обратный клапан

Давление: Среднее давление

Минимальный заказ: 1 шт.

Срок поставки: 7 дней

Цвет: серый черный

Упаковка: картонная коробка

PREV：Обратный клапан поворотного типа PVDF DN15-300
NEXT：Клапан обратный шаровой из ХПВХ DN15-300 0086 180 6712 3173 Связаться с нами
  • Описание
  • Дополнительная информация
  • Основные структурные особенности

    1. Для предотвращения явления противотока жидкости для защиты насосного оборудования.

    2. Поскольку это консольный обратный клапан, сопротивление потоку меньше.

    3. Используя все пластиковые материалы, он обладает сильной коррозионной стойкостью для предотвращения кислотной и щелочной жидкости.

    4. Не только снимите корпус клапана с трубопровода, но и откройте крышку для внутреннего осмотра и технического обслуживания.

    Таблица материалов деталей

    Нет.

    Имя

    Материал

    1

    Колпачковая гайка

    ФРПП

    2

    капот

    ФРПП, ПВДФ, ХПВХ, НПВХ, ППХ

    3

    Рокер

    ФРПП, ПВДФ, ХПВХ, НПВХ, ППХ

    4

    Укупорка

    ФРПП, ПВДФ, ХПВХ, НПВХ, ППХ

    5

    Уплотнительное кольцо

    ЭПДМ, ФПМ

    6

    Уплотнительная гайка

    ФРПП, ПВДФ, ХПВХ, НПВХ, ППХ

    7

    Шатун

    ФРПП, ПВДФ, ХПВХ, НПВХ, ППХ

    8

    Тело

    ФРПП, ПВДФ, ХПВХ, НПВХ, ППХ

    9

    Болт с шестигранной головкой

    Сталь, нержавеющая сталь

    10

    Резиновая шайба

    ЭПДМ, ФПМ

    11

    Болт с шестигранной головкой

    ФРПП, ПВДФ, ХПВХ, НПВХ, ППХ

    12

    Наполнитель

    Сталь, нержавеющая сталь

    13

    Шестигранные гайки

    Сталь, нержавеющая сталь

    Детальный чертеж узла обратного клапана поворотного типа

    Список измерений

    Ду (мм)

    Д1

    Д2

    		л

    час

    п-Ф

    ГБ

    JIS

    ANSI

    ГБ

    JIS

    ANSI

    25 (1 дюйм)

    115

    85

    90

    3.13

    160

    18

    4-Φ14

    4-Φ19

    4-Φ16

    32 (11/4 дюйма)

    145

    100

    100

    3.45

    170

    20

    4-Φ18

    4-Φ19

    4-Φ16

    40 (11/2 дюйма)

    145

    110

    105

    3.88

    170

    20

    4-Φ18

    4-Φ19

    4-Φ16

    50 (2 дюйма)

    160

    125

    120

    4.74

    200

    21

    4-Φ18

    4-Φ19

    4-Φ19

    65 (21/2 дюйма)

    180

    145

    140

    5.49

    245

    25

    4-Φ18

    4-Φ19

    4-Φ19

    80 (3 дюйма)

    197

    160

    150

    6

    265

    26

    8-Φ18

    8-Φ19

    4-Φ19

    100 (4 дюйма)

    215

    180

    175

    7.5

    300

    26

    8-Φ18

    8-Φ19

    8-Φ19

    125 (5 дюймов)

    250

    210

    210

    8.5

    350

    30

    8-Φ18

    8-Φ23

    8-Φ22

    150 (6 дюймов)

    280

    240

    240

    9.51

    400

    30

    8-Φ23

    8-Φ23

    8-Φ22

    200 (8 дюймов)

    340

    295

    290

    11.75

    500

    30

    8-Φ23

    12-Φ23

    8-Φ22

    250 (10 дюймов)

    390

    350

    355

    14.25

    575

    38

    12-Φ23

    12-Φ23

    12-Φ22

    300 (12 дюймов)

    440

    400

    400

    17

    575

    38

    12-Φ23

    16-Φ23

    12-Φ22
