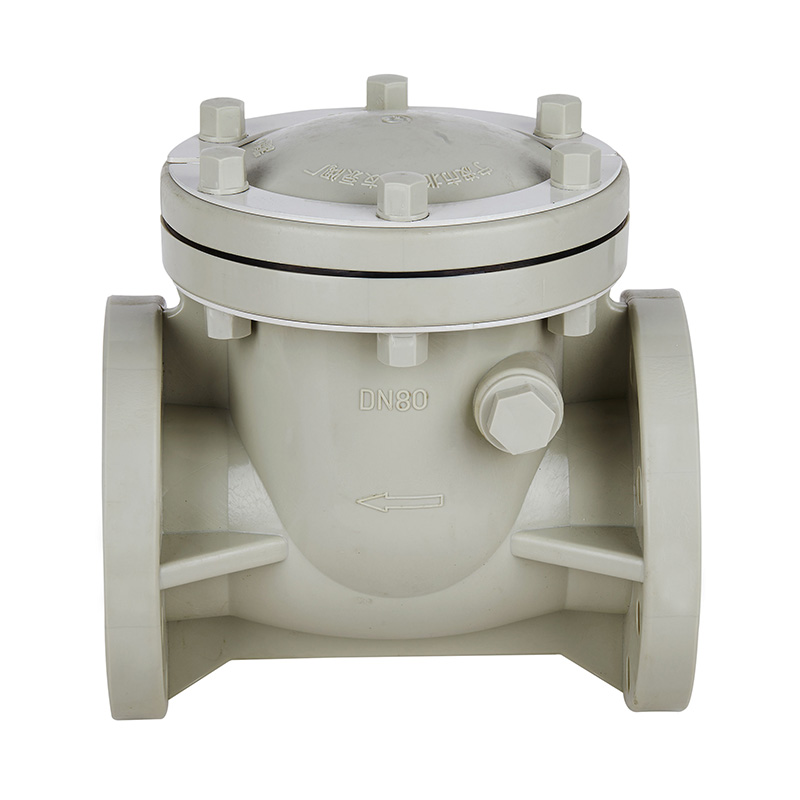

Обратный клапан поворотного типа PPH H44F-10S DN15-300 ГБ Стандарт

Обратный клапан поворотного типа PPH землисто-желтого цвета, изготовленный на заказ, 10-дюймовый пластиковый промышленный клапан DN15-DN300, бесшумный ручной обратный клапан для канализации
Происхождение: Китай
Фирменное наименование: KXPV
Номер модели: H44F-10S
Применение: Общее
Материал: Пластик
Температура среды: средняя температура, нормальная температура
Давление: Среднее давление
Питание: Ручное
Среда: Кислота
Размер порта: DN15-DN300
Структура: Проверить
Название продукта: Обратный клапан для пластин
Цвет: землисто-желтый
Упаковка: Картонная коробка
Срок доставки: 7 дней
Минимальный заказ: 1 шт

Класс давления: 1,0 МПа(10 бар)

Структурные особенности продукта

1.Для предотвращения явления противотока жидкости с целью защиты насосного оборудования.
2.Поскольку это консольный обратный клапан, сопротивление потоку меньше.
3.Используя все пластиковые материалы, он обеспечивает исключительную устойчивость к коррозионным жидкостям, таким как кислоты и щелочи.
4.Не только снимите корпус клапана с трубопровода, но и откройте капот для внутреннего осмотра и обслуживания.

Список ограничений по температуре приложения

Материал Средняя температура℃ Материал Средняя температура℃
ПВХ-С -20℃~ 95℃ ПВХ-У -5℃~ 45℃
ФРПП -20℃~ 120℃ ППХ -20℃~ 110℃
ПВДФ 40℃~ 150℃

Таблица материалов деталей

Нет.

Имя

Материал

1

Колпачковая гайка

ФРПП

2

Капот

ФРПП,PVDF,PVC-C,PVC-U,PPH

3

Рокер

ФРПП,PVDF,PVC-C,PVC-U,PPH

4

Укупорка

ФРПП,PVDF,PVC-C,PVC-U,PPH

5

Уплотнительное кольцо

EPДM,FPM

6

Уплотнительная гайка

ФРПП,PVDF,PVC-C,PVC-U,PPH

7

Шатун

ФРПП,PVDF,PVC-C,PVC-U,PPH

8

Тело

ФРПП,PVDF,PVC-C,PVC-U,PPH

9

Шестигранный болт

Сталь,нержавеющая сталь

10

Уплотнительные кольца

EPДM,FPM

11

Шестигранный болт

ФРПП,PVDF,PVC-C,PVC-U,PPH

12

Заполнение plece

Сталь,нержавеющая сталь

13

Шестигранная гайка

Сталь,нержавеющая сталь

Детальный чертеж узла обратного клапана поворотного типа

Список измерений

ДН(мм) D д Л б н-Φ
ГБ ДЖИС АНСИ ГБ ДЖИС АНСИ
15(1/2") 115 65 70 160 18 4-Φ14 4-Φ15
20(3/4") 115 75 75 69.9 160 18 4-Φ14 4-Φ15 4-Φ16
25(1") 115 85 90 79.4 160 18 4-Φ18 4-Φ19 4-Φ16
32(11/4") 145 100 100 170 20 4-Φ18 4-Φ19
40(11/2") 145 110 105 98.4 170 20 4-18 4-Φ19 4-Φ16
50(2") 160 125 120 120.7 200 21 4-Φ18 4-Φ19 4-Φ18
65(21/2") 180 145 140 139.7 245 25 4-Φ18 4-Φ19 4-Φ18
80(3") 195 160 150 152.4 265 26 8-Ф18 8-Ф19 4-Φ18
100(4") 230 180 175 190.5 300 26 8-Ф18 8-Ф19 8-Ф18
125(5") 250 210 210 215.9 350 30 8-Ф18 8-Φ23 8-Φ22
150(6") 280 240 240 241.3 400 30 8-Φ22 8-Φ23 8-Φ22
200(8") 340 295 290 298.5 500 30 8-П22 12-Φ23 8-Φ22
250(10") 390 350 355 362 575 38 12-Φ22 12-Φ25 12-Φ26
300(12") 445 400 400 575 38 12-п22 16-Φ25
